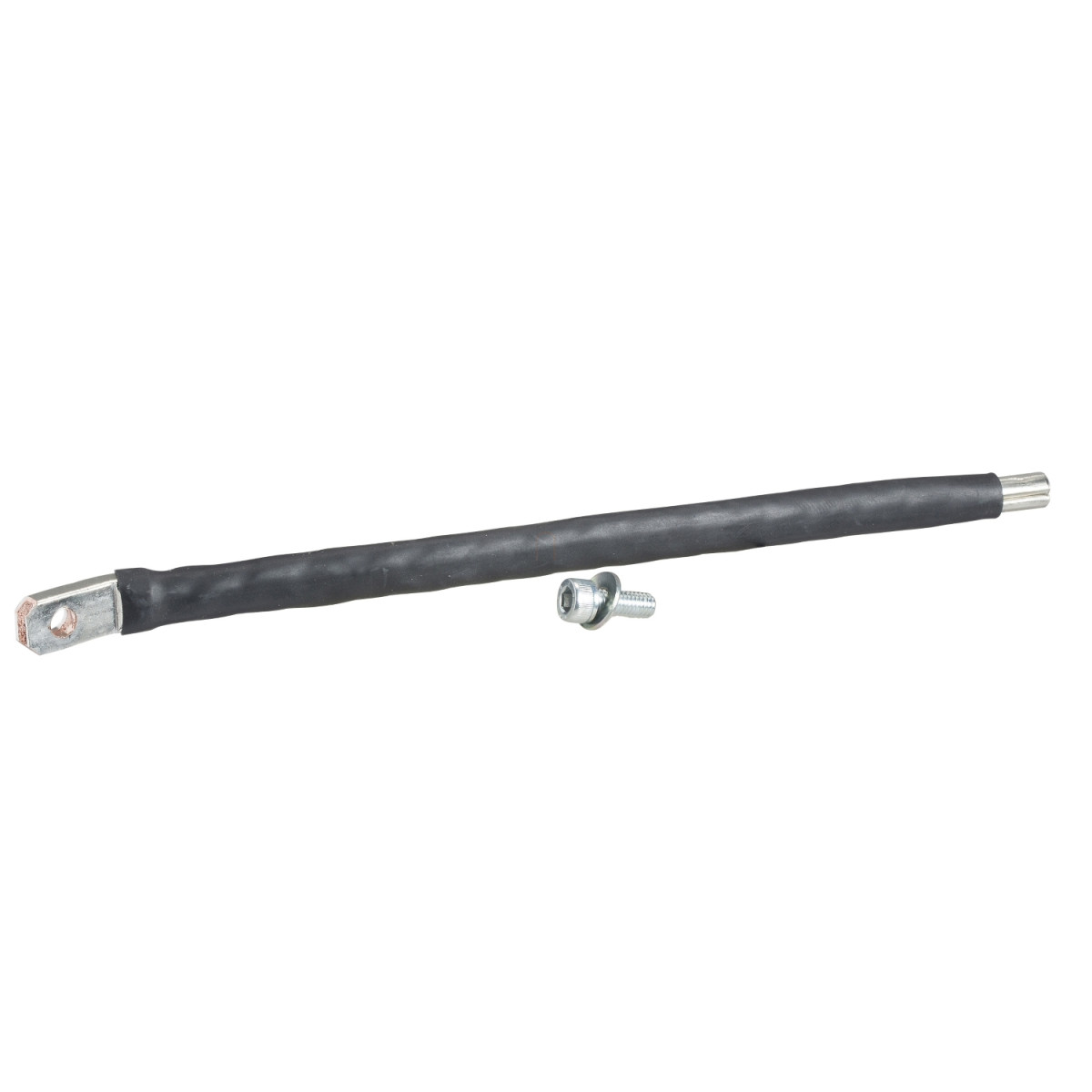

A Schneider Electric Linergy BW PrismaSeT P csatlakozó (LVS04145) egy professzionális elektromos kapcsolóberendezés-alkatrész, amely speciálisan NG/INS-INV típusú megszakítók csatlakoztatására lett kifejlesztve. Ez a termék négy pólusú (4P) kialakítással rendelkezik, és 125A névleges üzemi árammal bír, amely számos ipari és kereskedelmi alkalmazáshoz ideális megoldást nyújt.
A Schneider Electric LVS04145 csatlakozó 230 mm hosszúságú, 45°-os szögben elhelyezett saruval és 35 mm² méretű érvéghüvellyel rendelkezik. A termék anyaga réz és műanyag kombinációja, színe réz és fekete (RAL 9005). A csatlakozók hatékonyan használhatók különböző típusú szekrényekben, többek között 650 mm szélességű rack szekrényekben, 600 mm vagy 850 mm szélességű padlón álló szekrényekben, 600 mm szélességű fali szekrényekben, valamint 550 mm szélességű csomagolt szekrényekben. A termék kompatibilis a Linergy BS sínszeggel és a Linergy FH fésűs sínszeggel is.
A PrismaSeT P csatlakozó készlet 4 darabos szettként kapható, és a Multi9 NG125, valamint ComPact INS125 készülékek csatlakoztatására alkalmas. Megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, emellett ASTA tanúsítvánnyal is rendelkezik, ami garantálja a termék magas minőségét és megbízhatóságát. A csatlakozó pontos méretei a műszaki dokumentációban részletesen megtalálhatók, többek között a 105,4 mm-es, 84,1 mm-es és 14,8 mm-es fő dimenziók. Ezek az adatok segítenek a megfelelő tervezésben és installációban.
Az LVS04145 csatlakozó különösen ajánlott olyan szakemberek számára, akik PrismaSeT sorozatú kapcsolószekrényekkel dolgoznak, és megbízható, szabványos csatlakozási megoldást keresnek nagy teljesítményű áramkörökhöz. A termék használata egyszerűsíti a telepítési folyamatot, és biztosítja a hosszú távú, problémamentes működést az elektromos rendszerekben.
Schneider Electric PrismaSeT - LVS04145 -4 db csatlakozás 125A műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Termék típusa: Csatlakozás
Terméknév: Linergy BW
Alkalmazás: PrismaSeT G szekrény, PrismaSeT P szekrény, Linergy BW sínezés
Szabványok: IEC 61439-1 (szekrényen belül), IEC 61439-2 (szekrényen belül)
Tanúsítványok: ASTA
Műszaki adatok
Szekrény-eszköz csatlakozás: Linergy BS sínezés, Linergy FH fésűs sínezés
Pólusok: 4P
Névleges üzemi áram [Ie]: 125 A
Telepíthető készülékek: Multi9: NG125, ComPact: INS125
Anyag: Réz, műanyag
Szín: Réz, fekete (RAL 9005)
Hosszúság: 230 mm
Kiszerelés: 4 darabos készlet
Telepítési információk
Kompatibilitás (szekrény szélesség):
- Rack szekrény: 650 mm
- Padlón álló szekrény: 600 mm, 850 mm
- Falra szerelhető szekrény: 600 mm
- Pack szekrény: 550 mm
Méretek
A termékhez mellékelt műszaki dokumentációban található méretek szerint.
