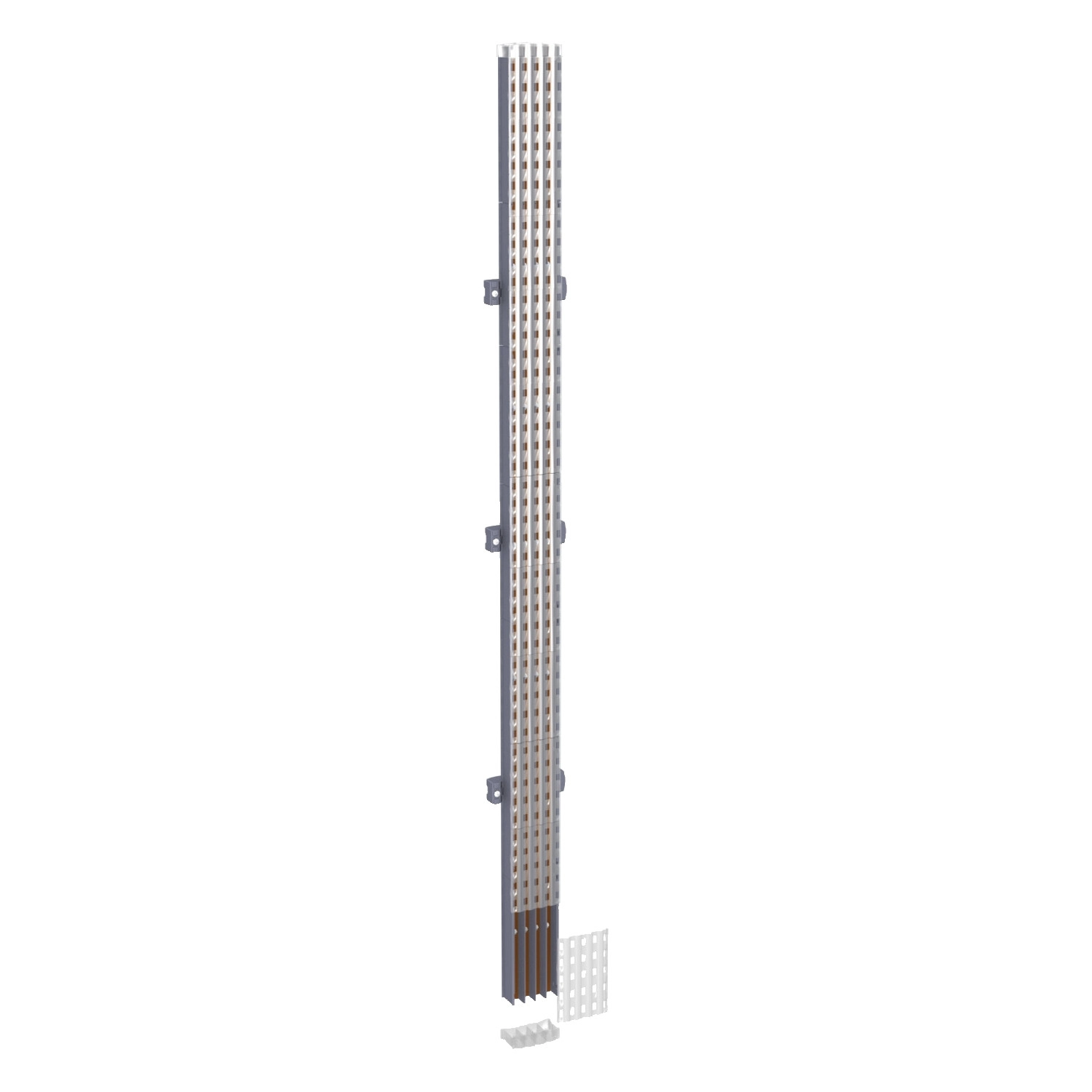

A Schneider Electric Linergy BW sorozathoz tartozó LVS04128 cikkszámú szigetelt gyűjtősín kiváló választás ipari és kereskedelmi villamos elosztórendszerek számára. Ez a 4 pólusú, 400A névleges áramerősségű, függőleges kivitelű sín megbízható teljesítményt és könnyű telepíthetőséget biztosít a nagy igénybevételű környezetben is.
A 1400 mm hosszú, szigetelt kialakítású gyűjtősín tökéletesen kompatibilis a Schneider Electric PrismaSeT G és PrismaSeT P elosztószekrényeivel, ami rugalmas beépítési lehetőséget biztosít. Függőleges elhelyezésre tervezték, hátsó működési pozícióval, így optimalizálva a rendelkezésre álló teret. A gyűjtősín beépíthető 650 mm szélességű szekrénybe, 600 mm szélességű álló és fali elosztóba is, növelve ezzel a telepítési opciók számát.
A termék műszaki paraméterei kiemelkedő teljesítményt és biztonságot garantálnak. A 750 V AC névleges szigetelési feszültség (Ui) és a 8 kV névleges lökőfeszültség-állóság (Uimp) magas szintű védelmet biztosít. A 400 A névleges üzemi áram (Ie) mellett a gyűjtősín képes elviselni 20 kA rövidzárlati áramot 1 másodpercig (Icw), és 52,5 kA lökőáramot (Ipk). Az I²t aktiválási érték 400000 kA².s, ami tovább erősíti a termék megbízhatóságát kritikus helyzetekben is. A csatlakozási lehetőségek tekintetében a sín M6-os menetes furatokkal rendelkezik, 25 mm-es csatlakozási osztással, ami precíz és biztonságos vezetékezést tesz lehetővé.
A Linergy BW gyűjtősín méretei - 1400 mm hosszúság, 85 mm magasság és 45 mm mélység - kompakt kialakítást biztosítanak, miközben megfelelnek az IEC 61439-1 és IEC 61439-2 szabványoknak. A termék ASTA tanúsítvánnyal rendelkezik, és a mechanikai robusztusságát tekintve a szeizmikus teszteken is bizonyított, megfelelve az IEC 60068-2-57 szabvány szerint 2,5G szerkezeti megerősítési követelményeknek. Ez a gyűjtősín ideális olyan környezetben, ahol a megbízhatóság és a biztonság elsődleges fontosságú, például ipari létesítményekben, adatközpontokban vagy kereskedelmi épületekben.
Schneider Electric PrismaSeT - LVS04128 -Powerclip kompakt sín 400A 4P hossz=1400 műszaki adatok
Termék főbb jellemzői
Márka: Schneider Electric
Termékcsalád: Linergy
Termék neve: Linergy BW
Terméktípus: Szigetelt gyűjtősín
Cikkszám: LVS04128
Kompatibilitás
PrismaSeT G elosztószekrény
PrismaSeT P elosztószekrény
Műszaki jellemzők
Pólusok száma: 4P
Szigetelési feszültség: 750 V AC
Lökőfeszültség-állóság: 8 kV
Névleges üzemi áram: 400 A
Rövidzárlati szilárdság: 20 kA (1 s)
Lökőáram: 52,5 kA
I²t aktiválási érték: 400000 kA².s
Megengedett áram: 400 A
Fizikai jellemzők
Telepítési irány: Függőleges, üzemi pozíció: hátsó
Telepítés módja:
- Szekrény - szélesség 650 mm
- Álló elosztószekrény - szélesség 600 mm
- Falra szerelhető elosztószekrény - szélesség 600 mm
Hosszúság: 1400 mm
Magasság: 85 mm
Mélység: 45 mm
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási osztás: 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus vizsgálatok szerkezeti megerősítés - 2,5G az IEC 60068-2-57 szerint
