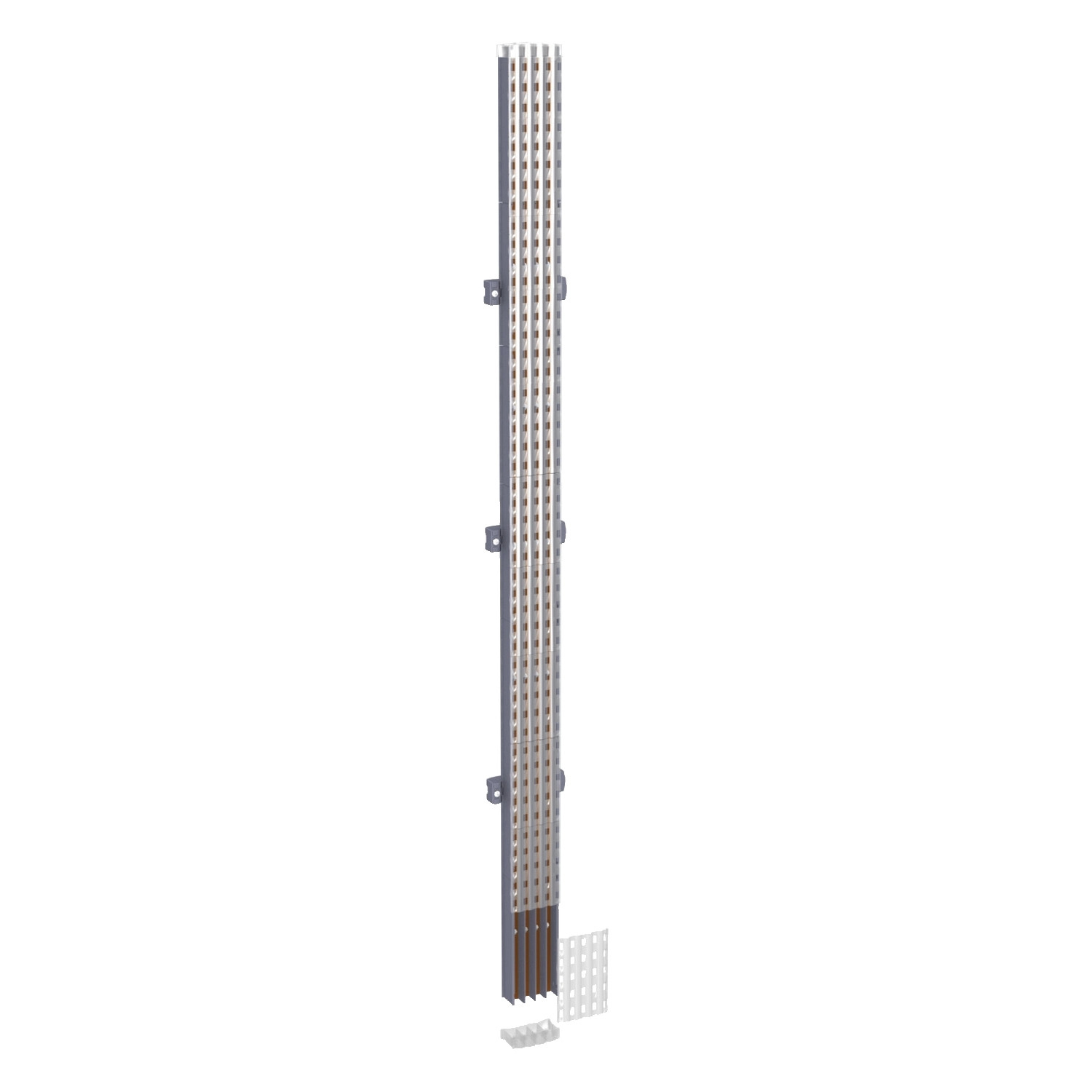

A Schneider Electric Linergy BW LVS04126 termékcsalád szigetelt busbar rendszerét kifejezetten villamos elosztószekrényekhez tervezték, ami kiváló megoldást jelent nagy áramerősségű áramkörök biztonságos kialakításához. Ez a 4 pólusú, vertikálisan telepíthető, kompakt szigetelt sínes rendszer tökéletesen illeszkedik a PrismaSeT G és PrismaSeT P rendszerű elosztószekrényekhez, így ideális választás ipari és kereskedelmi épületek villamosenergia-elosztásához.
A Linergy BW LVS04126 szigetelt busbar 160A névleges üzemi áramerősségre van méretezve, amely megfelel a legigényesebb villamos elosztórendszerek követelményeinek is. A rendszer 750V AC névleges szigetelési feszültséggel és 8 kV névleges lökőfeszültség-állósággal rendelkezik, ami garantálja a biztonságos működést még szélsőséges körülmények között is. Az LVS04126 modell kiemelkedő rövidzárlati teljesítményt kínál, 10 kA 1 másodperces névleges rövid idejű áramerősséggel és 30 kA csúcs áramerősség állósággal, ami kifejezetten alkalmassá teszi ipari környezetben történő alkalmazásra.
A Schneider Electric LVS04126 busbar rendszer 1400 mm hosszúságú, 85 mm magasságú és 45 mm mélységű, kompakt méretei ellenére kiváló elektromos teljesítményt biztosít. A sínek M6 menetes furatokkal rendelkeznek a csatlakozásokhoz, amelyek 25 mm-es kiosztással helyezkednek el a könnyű szerelhetőség érdekében. Ez a kialakítás lehetővé teszi a rendszer egyszerű integrálását különböző méretű és típusú elosztószekrényekbe, beleértve a 650 mm szélességű szekrényeket, 600 mm szélességű állószekrényeket és 600 mm szélességű fali elosztókat is. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint ASTA minősítéssel rendelkezik, ami bizonyítja a magas minőségi és biztonsági követelményeknek való megfelelést. További figyelemreméltó jellemzője a 2,5G szeizmikus teszt szerinti szerkezeti megerősítés, az IEC 60068-2-57 szabványnak megfelelően, ami növeli a termék megbízhatóságát különleges telepítési körülmények között is.
Schneider Electric PrismaSeT - LVS04126 -Powerclip kompakt sín 160A 4P hossz=1400 műszaki adatok
Általános adatok
Termékcsalád: Linergy
Terméktípus: Busbar
Terméknév: Linergy BW
Kompatibilis rendszerek: PrismaSeT G és PrismaSeT P elosztószekrények
IP védettség: IPxx B
Busbar jellemzője: Szigetelt sín
Kiszerelés: 1 darab
Műszaki jellemzők
Pólusok: 4P
Telepítési irány: Vertikális, működési pozíció: hátsó
Telepítési lehetőségek: 650 mm szélességű szekrény, 600 mm szélességű állószekrény, 600 mm szélességű fali szekrény
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 160 A
Névleges rövid idejű áramerősség [Icw]: 10 kA (1 s)
Névleges csúcsáram-állóság [Ipk]: 30 kA
I²t aktiváláskor: 100000 kA².s
Megengedett áram: 160 A
Fizikai paraméterek
Hosszúság: 1400 mm
Magasság: 85 mm
Mélység: 45 mm
Busbar csatlakozás típusa: M6 menetes furat
Csatlakozási távolság: 25 mm-enként
Tanúsítványok és megfelelőség
Szabványok: IEC 61439-1, IEC 61439-2
Termék tanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus tesztek szerkezeti megerősítése - 2,5G az IEC 60068-2-57 szabványnak megfelelően
