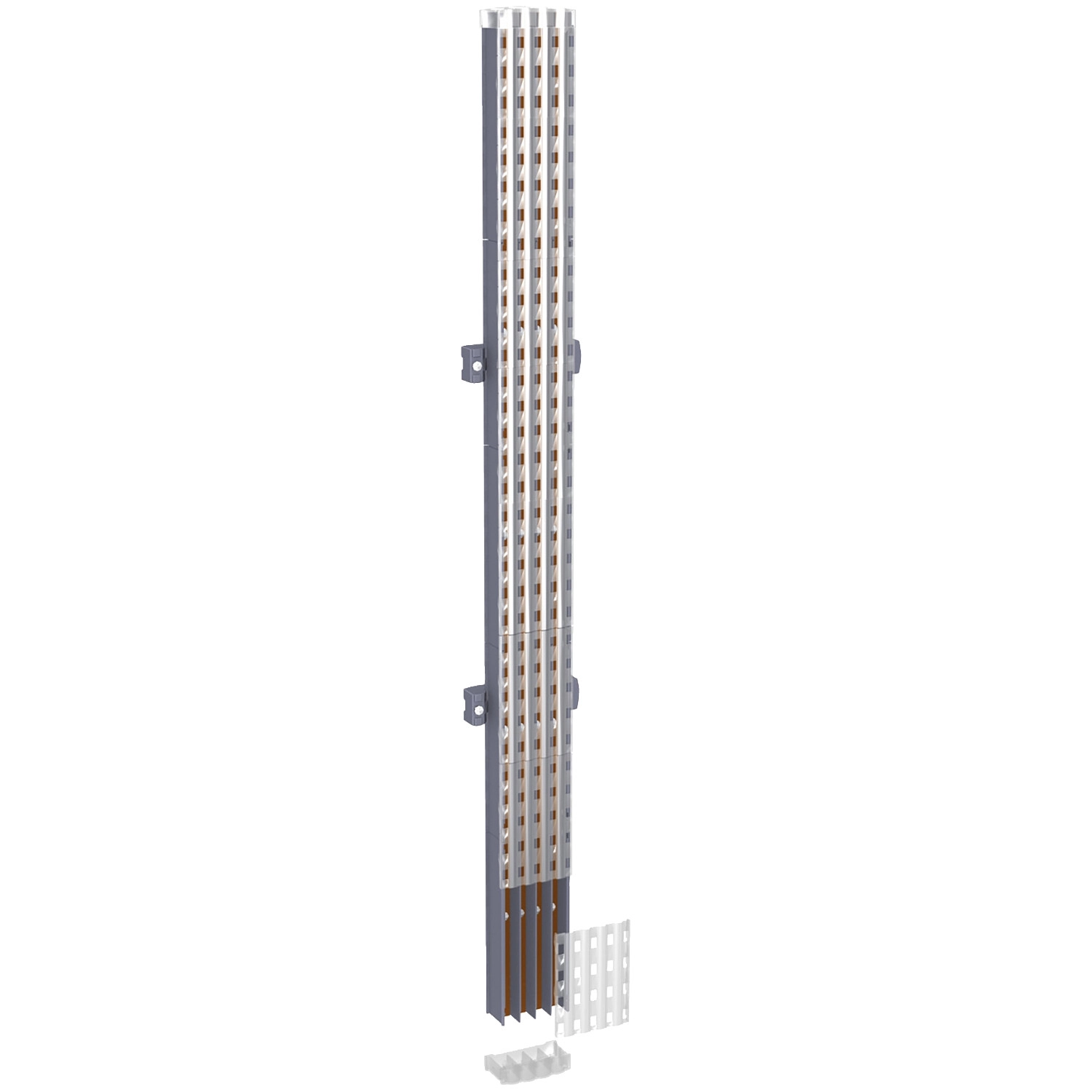

A Schneider Electric Linergy BW LVS04123 típusú, 4 pólusú (4P), 400A-es szigetelt sínrendszer kiváló választás a professzionális elektromos elosztó rendszerek kialakításához. Ez a vertikális elrendezésű, 1000 mm hosszúságú busbar megbízható energiaelosztást biztosít nagyobb villamos rendszerekben, miközben a szigetelésének köszönhetően maximális biztonságot nyújt a telepítés és használat során.
A Linergy BW gyűjtősín kiváló kompatibilitást biztosít a Schneider Electric PrismaSeT termékcsaláddal, beleértve a PrismaSeT G és PrismaSeT P típusú szekrényeket. A termék telepíthető 650 mm szélességű szekrénybe, 600 mm szélességű álló vagy falra szerelhető kivitelű elosztószekrénybe is. A sín hátsó pozícióban, függőleges működési helyzetben szerelhető, ami optimális térkihasználást biztosít az elosztószekrényen belül.
A Linergy BW LVS04123 szigetelt gyűjtősín kiemelkedő villamos paraméterekkel rendelkezik. 750 V AC névleges szigetelési feszültség (Ui) és 8 kV névleges lökőfeszültség-állóság (Uimp) jellemzi. A 400 A névleges üzemi áram mellett 20 kA 1 másodperces rövidzárlati áramot (Icw) is képes elviselni, míg a névleges dinamikus áramának csúcsértéke (Ipk) 52,5 kA. Az aktiválási I²t értéke 400 000 kA².s, ami kiemelkedő rövidzárlati ellenállást biztosít. A sín 25 mm-es kiosztással rendelkezik, ami lehetővé teszi a komponensek rugalmas elhelyezését, M6-os menetes furatokkal a stabil csatlakoztatáshoz. A gyűjtősín 1000 mm hosszú, 85 mm magas és 45 mm mély, ami ideálissá teszi a kompakt elosztószekrényekben való alkalmazásra.
A Schneider Electric Linergy BW LVS04123 gyűjtősín a megbízhatóság és a biztonság mellett magas minőséget is képvisel. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint ASTA terméktanúsítvánnyal rendelkezik. Mechanikai robusztusságát bizonyítja, hogy megfelel a 2,5G szeizmikus teszteknek az IEC 60068-2-57 szabvány szerint, ami garantálja a megbízható működést még extrém körülmények között is. Ez a gyűjtősín különösen ajánlott ipari létesítményekben, kereskedelmi épületekben és olyan környezetben, ahol a megbízható energiaelosztás kritikus fontosságú.
Linergy BW LVS04123 műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Terméknév: Linergy BW
Terméktípus: Busbar (gyűjtősín)
Leírás: Szigetelt gyűjtősín
Pólusok száma: 4P
Kompatibilitás: PrismaSeT G és PrismaSeT P szekrényekkel
Villamos jellemzők
Névleges üzemi áram [Ie]: 400 A
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges rövid idejű áramtűrés [Icw]: 20 kA (1 s)
Névleges dinamikus áram csúcsértéke [Ipk]: 52,5 kA
I²t aktiváláskor: 400000 kA².s
Megengedett áram: 400 A
Mechanikai jellemzők
Telepítési irány: Függőleges, hátsó üzemi pozícióban
Telepítési lehetőségek: Szekrény - 650 mm szélesség; Álló szekrény - 600 mm szélesség; Falra szerelt szekrény - 600 mm szélesség
Hosszúság: 1000 mm
Magasság: 85 mm
Mélység: 45 mm
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási osztás: Csatlakozás minden 25 mm-en
IP védettség: IPxx B
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus tesztek szerkezeterősítés - 2,5G az IEC 60068-2-57 szerint
