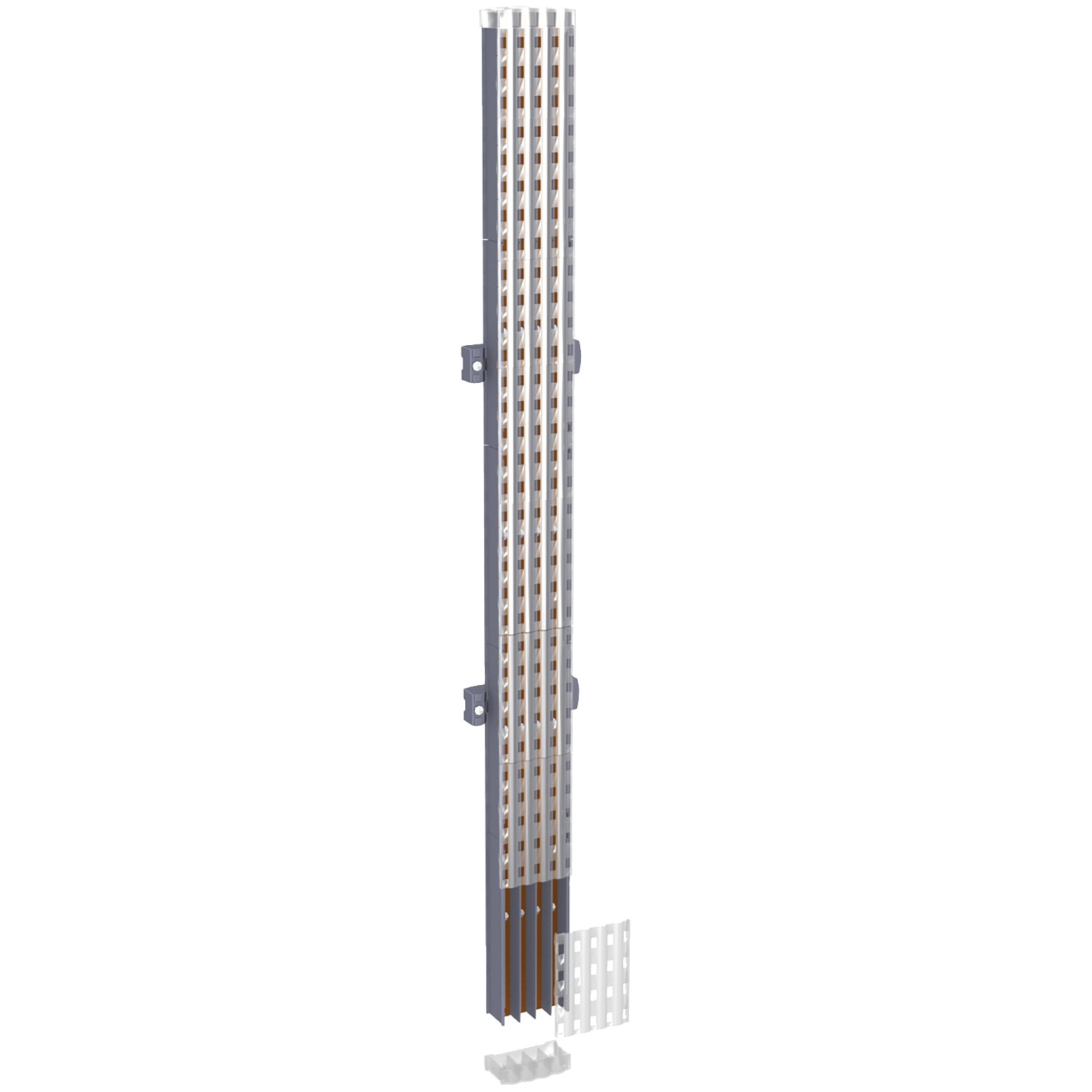

A Schneider Electric Linergy BW termékcsaládba tartozó LVS04122 cikkszámú szigetelt gyűjtősín rendkívül megbízható megoldást kínál az energiaelosztás területén. Ez a 4 pólusú, függőleges elhelyezésű, 1000 mm hosszúságú kompakt sín 250A névleges üzemi áramra tervezett, amely ideális választás PrismaSeT G és PrismaSeT P kapcsolószekrényekhez.
A Linergy BW szigetelt gyűjtősín kiemelkedő villamos tulajdonságokkal rendelkezik. 750V AC névleges szigetelési feszültség (Ui) és 8 kV névleges lökőfeszültség-állóság (Uimp) jellemzi, ami biztosítja a biztonságos működést még extrém körülmények között is. A termék 13 kA névleges rövid idejű zárlati áramot (Icw) képes elviselni 1 másodpercig, míg a névleges dinamikus zárlati áram (Ipk) értéke 30 kA. Az aktiválás során fellépő I²t érték 169000 kA².s, ami kiváló védelmi tulajdonságokat biztosít a kapcsolószekrényekben.
A műszaki kivitel szempontjából a Linergy BW sín 85 mm magasságú, 45 mm mélységű, és M6-os menetes furatokkal rendelkezik a csatlakozáshoz. A csatlakozási pontok 25 mm-enként helyezkednek el a teljes 1000 mm-es hosszon, ami rendkívül rugalmas felhasználást tesz lehetővé. A termék IPxx B védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt a szabványos ipari környezetben. Az LVS04122 gyűjtősín kompatibilis a PrismaSeT G és PrismaSeT P kapcsolószekrény típusokkal, és különböző méretű szekrényekbe telepíthető: 650 mm szélességű rack szekrényekbe, 600 mm széles álló szekrényekbe vagy 600 mm széles falra szerelhető szekrényekbe.
A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA terméktanúsítvánnyal. Mechanikai robusztusságát a szeizmikus tesztek igazolják, a szerkezeti megerősítés 2,5G értékű az IEC 60068-2-57 szabványnak megfelelően. A Schneider Electric LVS04122 Linergy BW gyűjtősín halogenmentesen előállított műanyag részekből készül, és PVC- valamint szilikon-mentes kivitelben kerül gyártásra, ami fontos tényező lehet speciális alkalmazási környezetekben. A termék professzionális villamos elosztórendszerek kiépítéséhez ajánlott, ahol fontos a megbízhatóság, a biztonság és a szabványoknak való megfelelés.
Schneider Electric PrismaSeT - LVS04122 -Powerclip kompakt sín 250A 4P hossz=1000 műszaki adatok
Általános információk
Termékcsalád: Linergy
Terméktípus: Busbar (Gyűjtősín)
Termék neve: Linergy BW
Kompatibilitás: PrismaSeT G és PrismaSeT P kapcsolószekrényekkel
IP védettség: IPxx B
Leírás: Szigetelt sín
Mennyiség készletben: 1 db
Műszaki jellemzők
Pólusok száma: 4P
Telepítési irány: Függőleges, üzemeltetési pozíció: hátul
Telepítési lehetőségek: Rack szekrény - 650 mm szélesség, Álló szekrény - 600 mm szélesség, Falra szerelhető szekrény - 600 mm szélesség
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 250 A
Névleges rövid idejű zárlati áram [Icw]: 13 kA (1 s)
Névleges dinamikus zárlati áram [Ipk]: 30 kA
I²t aktiváláskor: 169000 kA².s
Megengedett áram: 250 A
Fizikai jellemzők
Hosszúság: 1000 mm
Magasság: 85 mm
Mélység: 45 mm
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási távolság: 25 mm-enként
Megfelelőségek és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus tesztek szerkezeti megerősítés - 2,5G az IEC 60068-2-57 szerint
