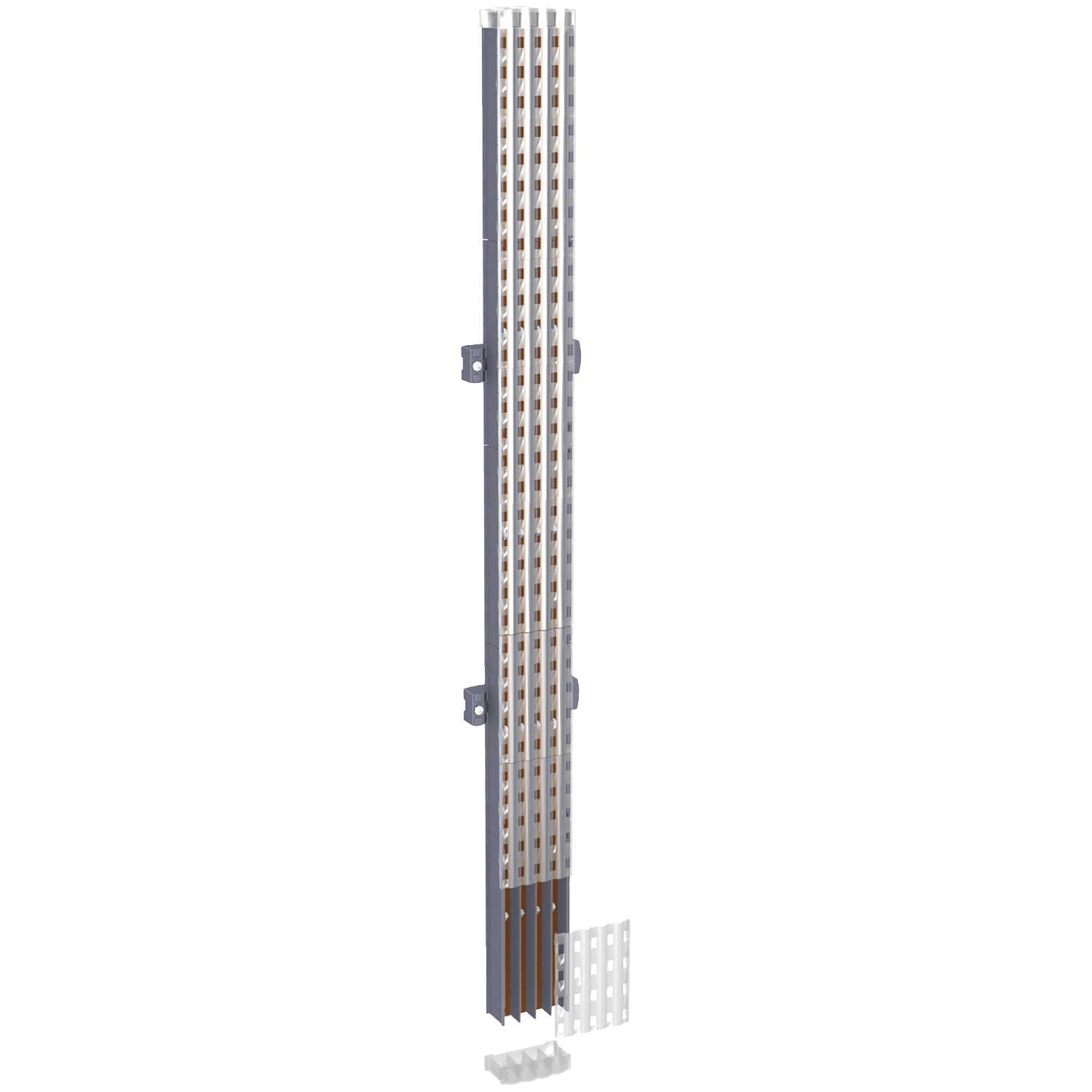

A Schneider Electric Linergy BW LVS04121 egy kiváló minőségű, szigetelt gyűjtősín, amely tökéletes megoldást nyújt a professzionális elosztórendszerek kialakításához. Ez a 4 pólusú, függőleges orientációjú, 1000 mm hosszúságú gyűjtősín 160A névleges üzemi áramerősség mellett biztosítja az optimális teljesítményt és megbízhatóságot.
A Linergy BW gyűjtősín sorozat speciálisan a Schneider Electric PrismaSeT G és PrismaSeT P elosztószekrényekhez lett tervezve, így tökéletes kompatibilitást biztosít ezekkel a rendszerekkel. A 750V AC névleges szigetelési feszültség és a 8 kV impulzus állóképesség garantálja a biztonságos működést még extrém körülmények között is. A termék különösen impozáns műszaki paraméterekkel rendelkezik: 10 kA rövidzárlati áramot képes elviselni 1 másodpercig, míg a csúcsállóképessége eléri a 30 kA-t. Az I²t aktiválási érték 100000 kA².s, ami kimagasló védelmet biztosít a rendszer számára.
A Linergy BW LVS04121 gyűjtősín precíz kialakítása lehetővé teszi a hatékony és biztonságos energiaelosztást. A 25 mm-es csatlakozási távolságokkal ellátott M6-os menetes furatok rugalmas telepítési lehetőséget biztosítanak. A termék 85 mm magasságú és 45 mm mélységű, ami ideálissá teszi különböző méretű elosztószekrényekbe és csatornákba történő beépítésre. Telepíthető 650 mm szélességű kapcsolószekrénybe, 600 mm szélességű padlón álló vagy falra szerelt elosztószekrénybe, valamint 300 mm szélességű padlón álló vagy falra szerelt csatornákba is.
A Schneider Electric Linergy BW LVS04121 gyűjtősín magas műszaki színvonalát nemzetközi szabványoknak való megfelelőség is alátámasztja. A termék az IEC 61439-1 és IEC 61439-2 szabványok szerint készült, és rendelkezik ASTA tanúsítvánnyal is. Figyelemre méltó a termék mechanikai robusztussága: a szerkezeti megerősítés 2.5G szeizmikus tesztek alapján megfelel az IEC 60068-2-57 szabványnak, ami rendkívüli stabilitást biztosít még földrengésveszélyes területeken is. A Linergy BW LVS04121 gyűjtősín tehát nem csupán egy egyszerű áramvezető elem, hanem egy professzionális, megbízható és biztonságos megoldás, amely tökéletes választás ipari és kereskedelmi villamos elosztórendszerek kialakításához.
Schneider Electric PrismaSeT - LVS04121 -Powerclip kompakt sín 160A 4P hossz=1000 műszaki adatok
Termék tulajdonságok
Termékcsalád: Linergy
Termék neve: Linergy BW
Termék típusa: Gyűjtősín
Leírás: Szigetelt sín
Pólusok száma: 4P
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 160 A
Névleges rövid idejű áramtűrés [Icw]: 10 kA (1 s)
Névleges dinamikus áramtűrés [Ipk]: 30 kA
I²t aktiváláskor: 100000 kA².s
Megengedett áram: 160 A
Fizikai jellemzők
Hosszúság: 1000 mm
Magasság: 85 mm
Mélység: 45 mm
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási távolság: 25 mm-enként
Kompatibilitás
Kompatibilis termékcsaládok: PrismaSeT G elosztószekrény, PrismaSeT P elosztószekrény
Telepítési útmutató
Telepítési irány: Függőleges, működési pozíció: hátul
Telepítési lehetőségek: Kapcsolószekrény - szélesség 650 mm, Padlón álló szekrény - szélesség 600 mm, Falra szerelt szekrény - szélesség 600 mm, Padlón álló csatorna - szélesség 300 mm, Falra szerelt csatorna - szélesség 300 mm, Csomagszekrény
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus tesztek szerkezeti megerősítés - 2,5G megfelelően az IEC 60068-2-57 szabványnak
