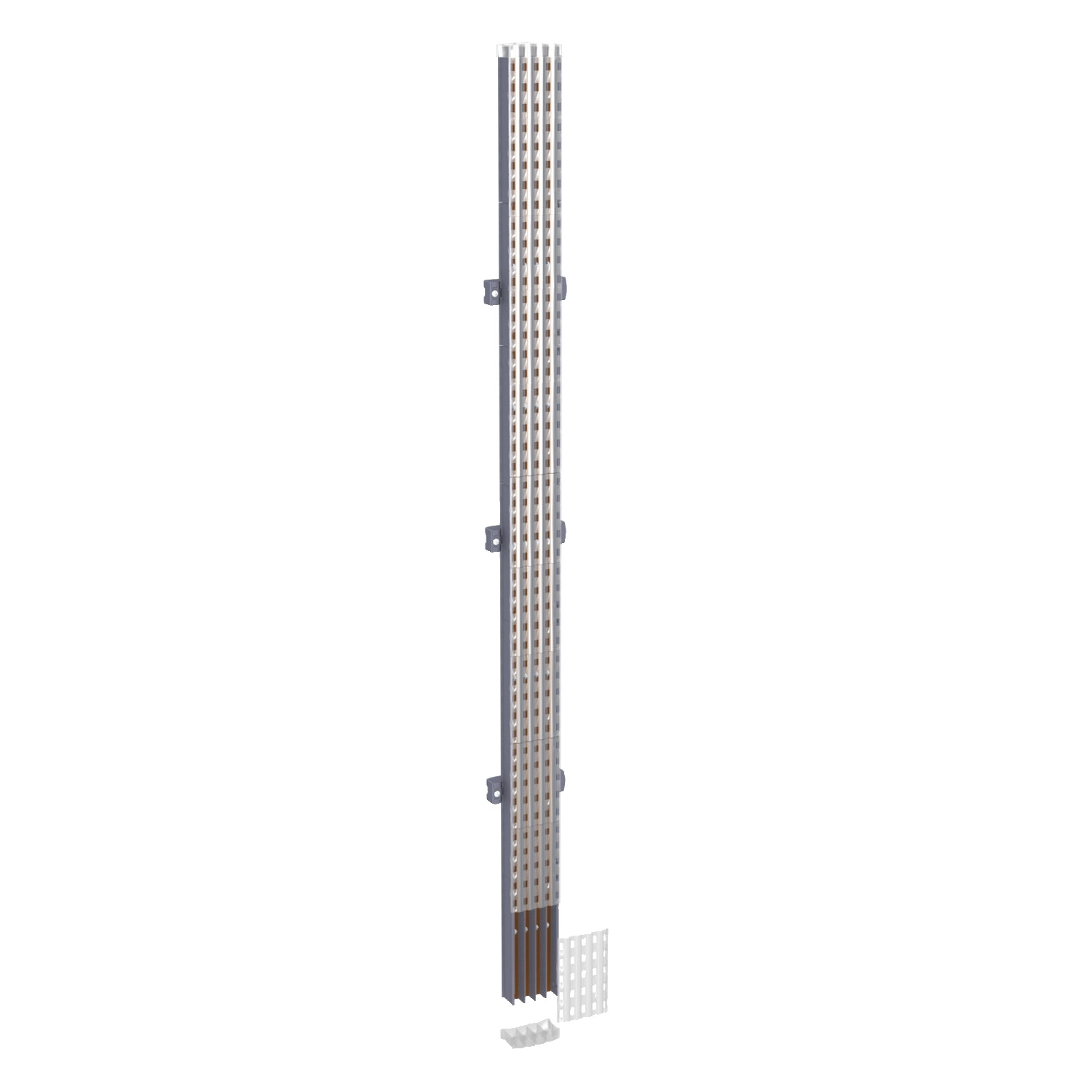

A Schneider Electric Linergy BW sorozatú szigetelt sínek kiváló megoldást kínálnak az ipari és kereskedelmi elektromos rendszerek hatékony és biztonságos áramellátásához. A LVS04119 cikkszámú, 3P, 630A teherbírású függőlegesen szerelhető Powerclip sínek tökéletesen illeszkednek a PrismaSeT G és PrismaSeT P elosztórendszerekhez, biztosítva a stabil és biztonságos elektromos kapcsolatot.
Ez a speciálisan tervezett, 1400 mm hosszúságú szigetelt sín maximális rugalmasságot biztosít a telepítési lehetőségekben. Használható 650 mm szélességű kapcsolóberendezésekben, 600 mm szélességű padlón álló vagy falra szerelhető elosztókban. A 25 mm-enként kialakított M6-os menetes csatlakozási pontok lehetővé teszik a precíz és stabil csatlakoztatást. A termék hátsó függőleges pozícióban történő beépítésre van tervezve, ami maximalizálja a rendelkezésre álló teret az elosztószekrényen belül.
A Schneider Electric LVS04119 Linergy BW sín kiemelkedő elektromos jellemzőkkel rendelkezik: 1000 V AC névleges szigetelési feszültség, 8 kV névleges impulzus-állósági feszültség, 630 A névleges üzemi áram, 25 kA 1 másodperces névleges rövid idejű zárlati áram, valamint 52,5 kA csúcs zárlati áram. Az I²t aktiváláskor 625000 kA².s értéket biztosít. A termék tervezésénél kiemelt szempont volt a mechanikai robusztusság is, amit jól mutat, hogy megfelel a 2,5G szeizmikus teszteknek az IEC 60068-2-57 szabvány szerint.
A Linergy BW sín fizikai méretei: 1400 mm hosszúság, 85 mm magasság és 80 mm mélység. A kompakt kialakítás ellenére a termék képes a teljes 630 A megengedett áram kezelésére, így ideális megoldást jelent nagy terhelésű ipari alkalmazásokhoz. A sín illeszkedik a modern elosztórendszerek tervezési elvárásaihoz, és teljesíti az IEC 61439-1 és IEC 61439-2 szabványok követelményeit is. Az ASTA minősítés további bizonyítéka a termék magas minőségének és megbízhatóságának.
A Schneider Electric LVS04119 Linergy BW sínt különösen ajánljuk ipari létesítmények, kereskedelmi épületek, adatközpontok és kritikus infrastruktúrák villamos energiaelosztó rendszereihez, ahol a magas üzembiztonság, a megfelelő terhelhetőség és a szabványoknak való megfelelés alapvető követelmény. A termék kompatibilis a PrismaSeT elosztórendszerekkel, így tökéletes választás a meglévő Schneider Electric infrastruktúrával rendelkező felhasználók számára is. Hatékonyan használható új telepítéseknél és felújításoknál egyaránt, ahol professzionális, hosszú élettartamú és megbízható megoldásra van szükség.
Schneider Electric PrismaSeT - LVS04119 -Powerclip kompakt sín 630A 3P hossz=1400 műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Termék típus: Szigetelt sín (Busbar)
Termék neve: Linergy BW
Kompatibilitás: PrismaSeT G elosztó, PrismaSeT P elosztó
IP védettség: IPxx B
Sín leírása: Szigetelt sín
Mennyiség készletenként: 1 darab
Telepítési és mechanikai jellemzők
Pólusok: 3P
Telepítési irány: Függőleges, üzemi pozíció: hátsó
Telepítési leírás: 650 mm szélességű kapcsolóberendezés, 600 mm szélességű padlón álló elosztó, 600 mm szélességű falra szerelt elosztó
Hosszúság: 1400 mm
Magasság: 85 mm
Mélység: 80 mm
Sín csatlakozás típusa: M6 menetes furat
Csatlakozási osztás: 25 mm-enként
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V AC
Névleges impulzus állósági feszültség [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 630 A
Névleges rövid idejű zárlati áram [Icw]: 25 kA (1 s)
Névleges csúcs zárlati áram [Ipk]: 52,5 kA
I²t aktiváláskor: 625000 kA².s
Megengedett áram: 630 A
Szabványok és minősítések
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
