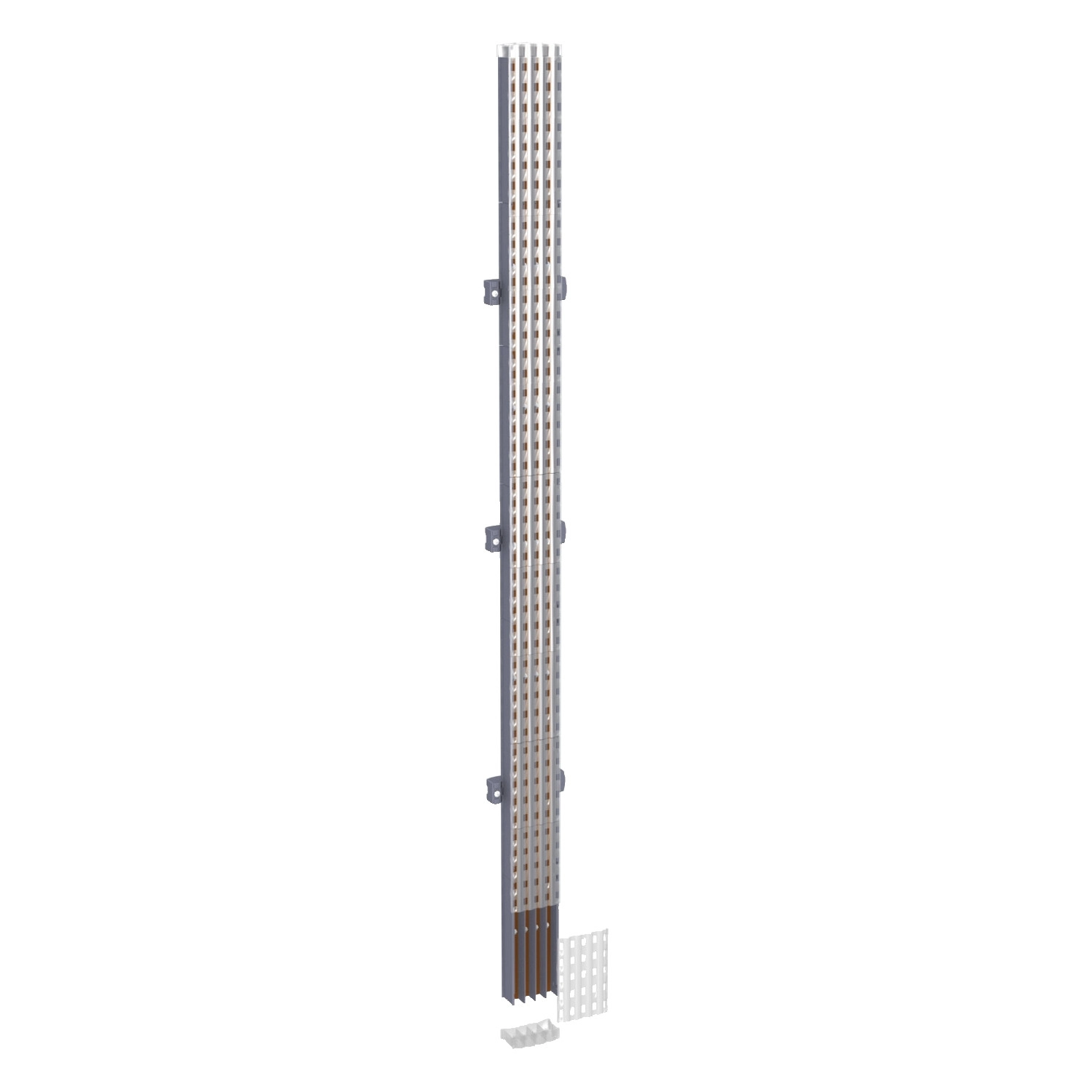

A Schneider Electric Linergy BW 3P, 400A, szigetelt, függőleges gyűjtősín (LVS04118) egy kiváló minőségű villamos elosztóhálózati komponens, amely tökéletes választás ipari és kereskedelmi elektromos rendszerek kialakításához. A termék a Linergy termékcsalád tagjaként a Schneider Electric megbízható és innovatív megoldásait képviseli a korszerű villamos hálózatok területén.
A Linergy BW gyűjtősín kimagasló elektromos és mechanikai tulajdonságokkal rendelkezik, amelyek megfelelnek a legszigorúbb ipari követelményeknek is. A 400 amper névleges üzemi áram lehetővé teszi nagy teljesítményű rendszerek kialakítását, miközben a 750V AC névleges szigetelési feszültség és a 8 kV névleges impulzus feszültség megfelelő védelmet biztosít. A gyűjtősín rövid ideig (1 másodpercig) akár 20 kA zárlati áramot is képes elviselni, míg a névleges csúcs zárlati áram 52,5 kA értékig terjed. Az I²t aktiválási érték 400000 kA².s, ami kiváló zárlati védelmet biztosít.
Ez a szigetelt gyűjtősín kifejezetten függőleges telepítésre lett tervezve, hátsó működési pozícióval, ami ideálissá teszi a PrismaSeT G és PrismaSeT P elosztószekrényekben történő alkalmazásra. A termék kompatibilis 650 mm szélességű kapcsolószekrényekkel, valamint 600 mm szélességű álló és fali elosztószekrényekkel is, ami rugalmas beépítési lehetőségeket kínál különböző alkalmazási területeken.
A Linergy BW gyűjtősín fizikai paraméterei optimalizáltak a professzionális villamos rendszerek követelményeihez: 1400 mm hosszúság, 85 mm magasság és 45 mm mélység. A csatlakozások M6-os menetes furatokkal vannak kialakítva, 25 mm-es csatlakozási osztással, amely precíz és megbízható elektromos kapcsolatot biztosít. A termék az IEC 61439-1 és IEC 61439-2 szabványok szerint készült, ami garantálja a megfelelő minőséget és biztonságot. Különleges tulajdonsága a szeizmikus tesztek szerinti szerkezeti megerősítés, amely 2,5G értékig megfelel az IEC 60068-2-57 szabványnak, így extrém környezeti feltételek mellett is megbízható működést biztosít. A gyűjtősín rendelkezik ASTA terméktanúsítvánnyal, ami további minőségi garanciát jelent.
Schneider Electric PrismaSeT - LVS04118 -Powerclip kompakt sín 400A 3P hossz=1400 műszaki adatok
Általános termékadatok
Termékcsalád: Linergy
Terméktípus: Gyűjtősín
Terméknév: Linergy BW
Kompatibilitás: PrismaSeT G és PrismaSeT P elosztószekrények
IP védettség: IPxx B
Gyűjtősín leírása: Szigetelt sín
Kiszerelési mennyiség: 1 darab
Elektromos tulajdonságok
Pólusok: 3P
Névleges szigetelési feszültség: 750 V AC
Névleges impulzus feszültség: 8 kV
Névleges üzemi áram: 400 A
Névleges rövid idejű zárlati áram: 20 kA (1 mp)
Névleges csúcs zárlati áram: 52,5 kA
I²t aktiválási érték: 400000 kA².s
Megengedett áram: 400 A
Fizikai jellemzők
Telepítési irány: Függőleges, működési helyzet: hátsó
Telepítés leírása: Kapcsolószekrény - szélesség 650 mm, Álló elosztószekrény - szélesség 600 mm, Falra szerelhető elosztószekrény - szélesség 600 mm
Hosszúság: 1400 mm
Magasság: 85 mm
Mélység: 45 mm
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási osztás: Csatlakozás 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus tesztek szerkezeti megerősítés - 2,5G megfelelőség az IEC 60068-2-57 szerint
