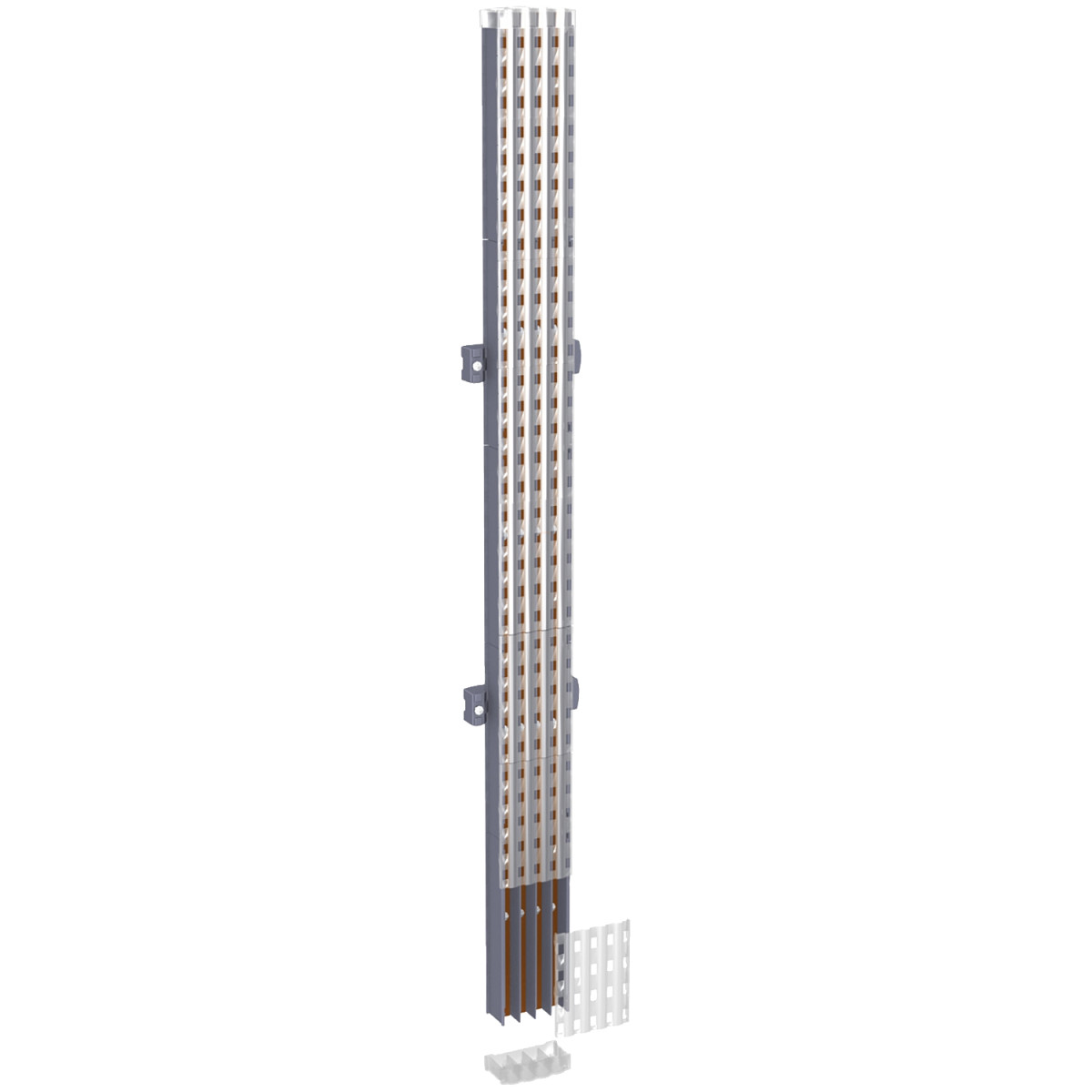

A Schneider Electric Linergy BW sorozatú szigetelt gyűjtősín (LVS04113) egy innovatív, 3 pólusú, 400A terhelhetőségű elektromos rendszerelem, amely ideális választás a PrismaSeT G és PrismaSeT P elosztószekrényekhez. Ez a professzionális, függőleges telepítésű, 1000 mm hosszúságú sín kiváló megoldást nyújt az ipari és kereskedelmi létesítmények villamosenergia-elosztásához.
A Linergy BW gyűjtősín kiemelkedő elektromos tulajdonságokkal rendelkezik, amelyek biztosítják a megbízható és biztonságos működést. A 750 V AC névleges szigetelési feszültség (Ui) és a 8 kV névleges lökőfeszültség-állóság (Uimp) garantálja a rendszer stabilitását még szélsőséges körülmények között is. A 400 A névleges üzemi áram (Ie) mellett a termék 20 kA (1 másodpercig) névleges rövid idejű áramterhelhetőséggel (Icw) és 52,5 kA névleges csúcsáram-állósággal (Ipk) rendelkezik. Az I²t aktiválási érték 400000 kA².s, ami kiemelkedő védettséget biztosít a rendszer számára. A csatlakozási pontok 25 mm-enként találhatók, amelyek M6-os menetes furatokkal vannak kialakítva, így rugalmas és egyszerű szerelhetőséget biztosítanak.
A Linergy BW gyűjtősín 1000 mm hosszú, 85 mm magas és 45 mm mély, ami lehetővé teszi a kompakt elhelyezést különböző méretű elosztószekrényekben. A termék IPxx B védettséggel rendelkezik, és kompatibilis a 650 mm szélességű kapcsolószekrényekkel, valamint a 600 mm szélességű állószekrényekkel és fali elosztószekrényekkel. A mechanikai robusztusság terén kiemelkedő teljesítményt nyújt, hiszen megfelel az IEC 60068-2-57 szerinti 2,5G szeizmikus tesztnek. A termék az IEC 61439-1 és IEC 61439-2 szabványoknak is megfelel, így teljes mértékben alkalmas a professzionális villamos rendszerekben történő alkalmazásra. Az ASTA tanúsítvány tovább erősíti a termék megbízhatóságát és minőségét.
A Schneider Electric Linergy BW LVS04113 gyűjtősín kiválóan alkalmazható olyan környezetben, ahol fontos a megbízható áramellátás, a könnyű szerelhetőség és a kompakt kialakítás. A termék különösen ajánlott ipari létesítmények, kereskedelmi épületek és nagyobb elektromos rendszerek esetén, ahol a 400 A-es áramterhelhetőség és a kiváló védelmi paraméterek előnyt jelentenek. A szigetelt kialakítás fokozott biztonságot nyújt a telepítés és üzemeltetés során, míg a vertikális elhelyezés optimalizálja a szekrényen belüli helykihasználást.
Schneider Electric PrismaSeT - LVS04113 -Powerclip kompakt sín 400A 3P hossz=1000 műszaki adatok
Általános jellemzők
Terméknév: Linergy BW
Termékcsalád: Linergy
Terméktípus: Szigetelt gyűjtősín
Cikkszám: LVS04113
Kompatibilitás és alkalmazási terület
Kompatibilitás: PrismaSeT G szekrény, PrismaSeT P szekrény
Telepítési irány: Függőleges, üzemelési pozíció: hátul
Telepítési lehetőségek: Kapcsolószekrény - 650 mm szélesség, Állószekrény - 600 mm szélesség, Falra szerelhető szekrény - 600 mm szélesség
Műszaki paraméterek
Pólusok száma: 3P
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 400 A
Névleges rövid idejű áramterhelhetőség [Icw]: 20 kA (1 s)
Névleges csúcsáram-állóság [Ipk]: 52,5 kA
I²t aktiválási érték: 400000 kA².s
Megengedett áram: 400 A
IP védettségi fokozat: IPxx B
Fizikai jellemzők
Hosszúság: 1000 mm
Magasság: 85 mm
Mélység: 45 mm
Gyűjtősín csatlakozási típusa: M6 menetes furat
Csatlakozási osztás: 25 mm-enként
Tanúsítványok és szabványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítvány: ASTA
Mechanikai robusztusság: Szeizmikus tesztek szerkezeti megerősítés - 2,5G az IEC 60068-2-57 szerint
