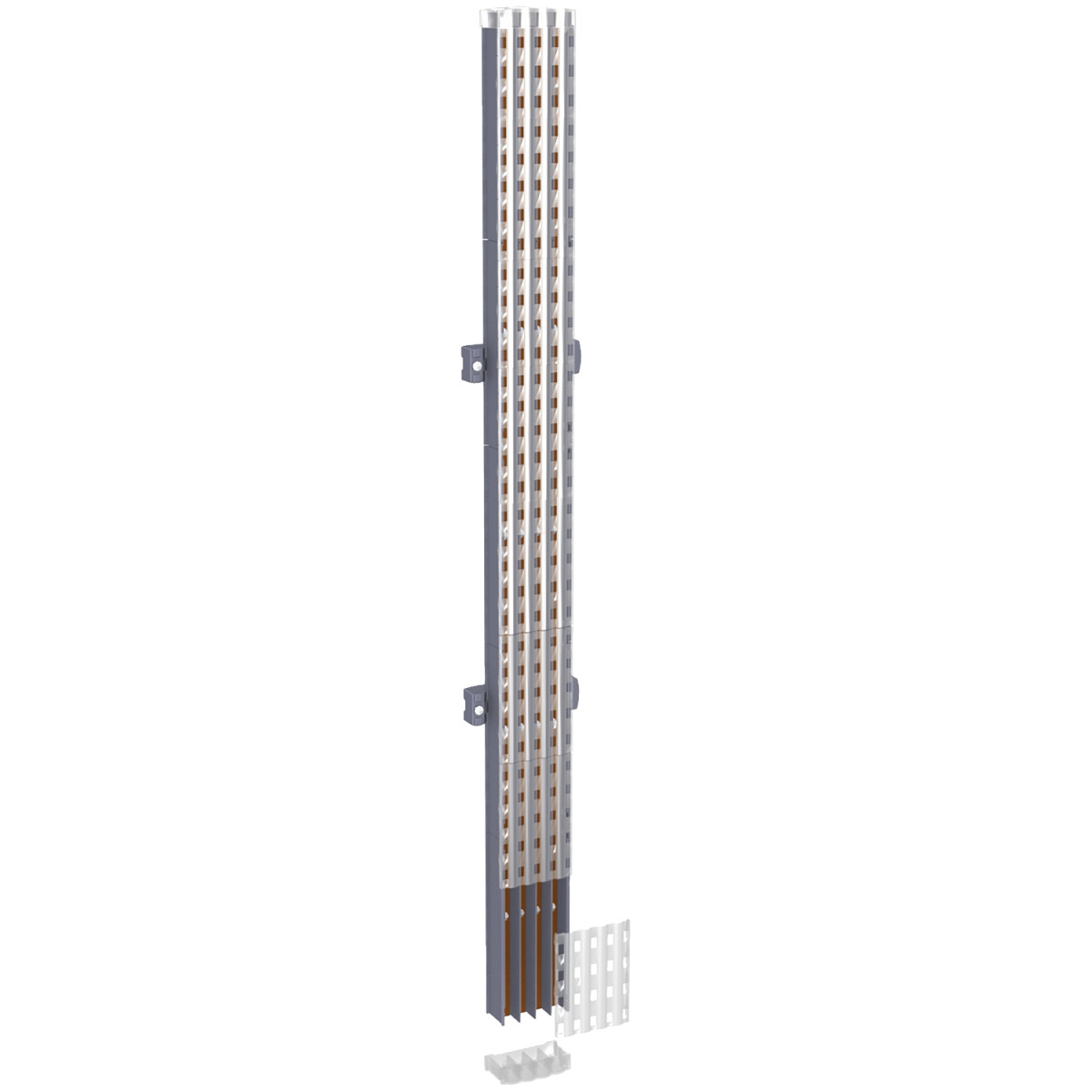

A Schneider Electric PrismaSeT - LVS04112 Linergy BW típusú busbar (gyűjtősín) egy professzionális villamosipari komponens, amely kiválóan alkalmazható komplex elosztórendszerek kiépítéséhez. Ez a 3 pólusú, 250A névleges áramú, szigetelt kivitelű, vertikális elhelyezésű gyűjtősín 1000 mm hosszúságban készül, és optimális megoldást jelent a nagy teljesítményű rendszerek számára.
A Linergy BW termékcsalád ezen tagja kompatibilis a Schneider Electric PrismaSeT G és PrismaSeT P tokozási rendszereivel, így tökéletesen integrálható a modern kapcsolószekrényekbe. Az LVS04112 cikkszámú gyűjtősín IPxx B védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít a különböző telepítési környezetekben. A termék vertikális szerelési irányának köszönhetően hátsó szerelési pozícióban használható, ami optimalizálja a kapcsolószekrényen belüli helykihasználást.
A gyűjtősín műszaki paraméterei kiemelkedőek: 750 V AC névleges szigetelési feszültséggel, 8 kV lökőfeszültség-állósággal, valamint 13 kA (1 másodpercig) névleges rövid idejű áramtartással és 30 kA csúcsáram-állósággal rendelkezik. Az I²t aktiváláskor 169000 kA².s értéket képes elérni. A megengedett áram 250 A, ami számos alkalmazási területen elegendő teljesítményt biztosít. A sín fizikai méretei praktikusak: 1000 mm hosszúság, 85 mm magasság és 45 mm mélység jellemzi. A csatlakozási pontok 25 mm-enként találhatók a sínen, M6-os menetes furatokkal, ami rugalmas szerelési lehetőséget biztosít a különböző áramköri elemek számára.
A Linergy BW LVS04112 gyűjtősín megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA terméktanúsítvánnyal. Mechanikai robusztussága kiemelkedő, a szeizmikus vizsgálatokat is sikeresen teljesítette - 2,5G szerkezeti megerősítéssel az IEC 60068-2-57 szabványnak megfelelően. A termék haloménmentes műanyag alkatrészeket tartalmaz, PVC-mentes és szilikonmentes kialakítású, ami modern, környezettudatos tervezési szempontokat tükröz. A Schneider Electric PrismaSeT - LVS04112 gyűjtősín tökéletes választás minden olyan szakember számára, aki megbízható, hosszú élettartamú és szabványos komponenseket keres kapcsolószekrény-építési projektjeihez.
Schneider Electric PrismaSeT - LVS04112 műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméktípus: Busbar (gyűjtősín)
Terméknév: Linergy BW
Cikkszám: LVS04112
Kompatibilitás: PrismaSeT G tokozás, PrismaSeT P tokozás
Védettségi fokozat: IPxx B
Gyűjtősín leírása: Szigetelt sín
Mennyiség készletenként: 1 db
Műszaki paraméterek
Pólusok: 3P
Telepítési irány: Vertikális, működési pozíció: hátsó
Telepítési lehetőségek: Kapcsolószekrény - szélesség 650 mm, Állószekrény - szélesség 600 mm, Fali szekrény - szélesség 600 mm
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 250 A
Névleges rövid idejű áramtartás [Icw]: 13 kA (1 s)
Névleges csúcsáram-állóság [Ipk]: 30 kA
I²t aktiváláskor: 169000 kA².s
Megengedett áram: 250 A
Fizikai jellemzők
Hosszúság: 1000 mm
Magasság: 85 mm
Mélység: 45 mm
Gyűjtősín csatlakoztatás típusa: M6 menetes furat
Csatlakozási távolság: 25 mm-enként
Megfelelőségek és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus vizsgálatok szerkezeti megerősítés - 2,5G az IEC 60068-2-57 szerint
