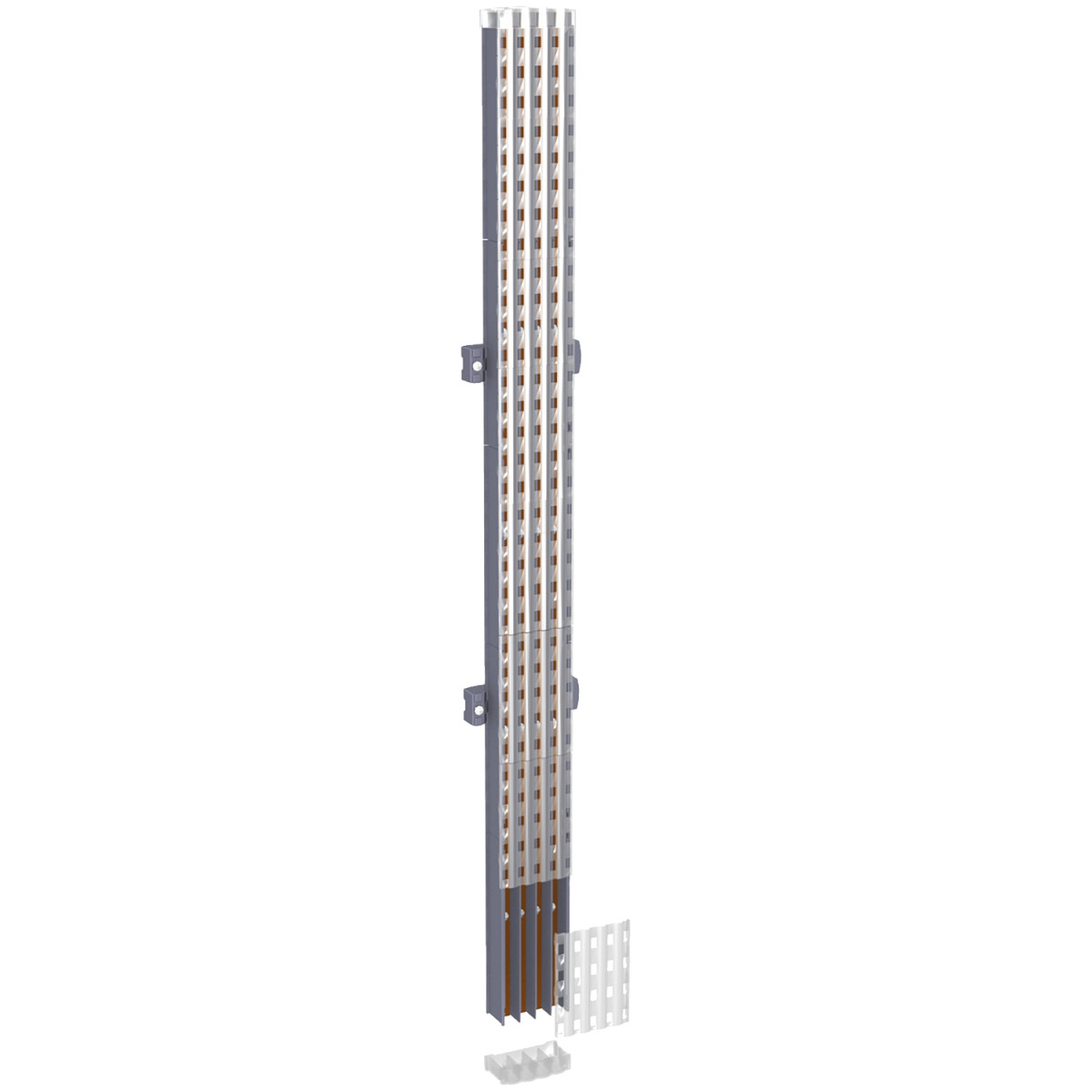

A Schneider Electric Linergy BW sorozathoz tartozó LVS04111 típusú függőleges, szigetelt gyűjtősín egy professzionális villamossági megoldás, amely kiváló minőségű energiaelosztást biztosít ipari és kereskedelmi épületek számára. Ez a 3-pólusú, 1000 mm hosszúságú, kompakt kialakítású gyűjtősín tökéletes választás a PrismaSeT G és PrismaSeT P elosztószekrényekhez, ahol megbízható áramellátásra van szükség.
A Linergy BW gyűjtősín 160 A névleges üzemi áramerősséget biztosít, miközben kiváló védelmi paraméterekkel rendelkezik. A szigetelt kivitel fokozott érintésvédelmet nyújt, míg a 750 V AC névleges szigetelési feszültség és a 8 kV lökőfeszültség-állóság gondoskodik a biztonságos működésről még szélsőséges körülmények között is. A sín rövidzárlati jellemzői is kiemelkedőek: 10 kA 1 másodpercig tartó zárlati áramot képes elviselni, és 30 kA csúcs zárlati áramot is kibír. Az I²t érték aktiváláskor 100000 kA².s, ami további biztonságot nyújt az elektromos rendszer számára.
A termék telepítése rendkívül rugalmas, hiszen többféle szekrénytípusban is elhelyezhető: 650 mm szélességű kapcsolószekrényben, 600 mm szélességű álló vagy fali szekrényekben, valamint 300 mm szélességű álló vagy fali kábelcsatornákban. A függőleges beépítési irány és a hátsó szerelési pozíció lehetővé teszi az optimális térkihasználást az elosztószekrényekben. A csatlakoztatás 25 mm-es osztásközönként lehetséges az M6-os menetes furatoknak köszönhetően, ami nagy szabadságot biztosít a különböző vezetékek és eszközök bekötéséhez.
A Schneider Electric Linergy BW gyűjtősín megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal is. Mechanikai robusztussága kiemelkedő, a termék megfelel az IEC 60068-2-57 szerint végzett 2,5G szeizmikus teszteknek is, ami különösen fontos lehet olyan környezetben, ahol rezgésekkel vagy földrengésveszéllyel kell számolni. A Linergy BW LVS04111 gyűjtősín pontos méretei: 1000 mm hosszú, 85 mm magas és 45 mm mély, így optimális megoldást nyújt kompakt elosztószekrényekben történő alkalmazáshoz.
Schneider Electric PrismaSeT - LVS04111 -Powerclip kompakt sín 160A 3P hossz=1000 műszaki adatok
Termék alapadatok
Terméktípus: Szigetelt gyűjtősín
Termékcsalád: Linergy
Termék neve: Linergy BW
Cikkszám: LVS04111
Műszaki paraméterek
Pólusok száma: 3P
Beépítési irány: Függőleges, szerelési pozíció: hátul
Névleges üzemi áramerősség: 160 A
Névleges szigetelési feszültség: 750 V AC
Lökőfeszültség-állóság: 8 kV
Rövidzárlati jellemzők:
- Zárlati áram (1 mp): 10 kA
- Csúcs zárlati áram: 30 kA
- I²t érték aktiváláskor: 100000 kA².s
Fizikai jellemzők
Hosszúság: 1000 mm
Magasság: 85 mm
Mélység: 45 mm
Csatlakoztatás típusa: M6 menetes furat
Csatlakoztatási osztásköz: 25 mm-enként
Kompatibilitás
Kompatibilis szekrénytípusok:
- PrismaSeT G elosztószekrény
- PrismaSeT P elosztószekrény
- Kapcsolószekrény - 650 mm szélesség
- Álló szekrény - 600 mm szélesség
- Fali szekrény - 600 mm szélesség
- Álló kábelcsatorna - 300 mm szélesség
- Fali kábelcsatorna - 300 mm szélesség
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Tanúsítványok: ASTA
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
IP védettség: IPxx B
