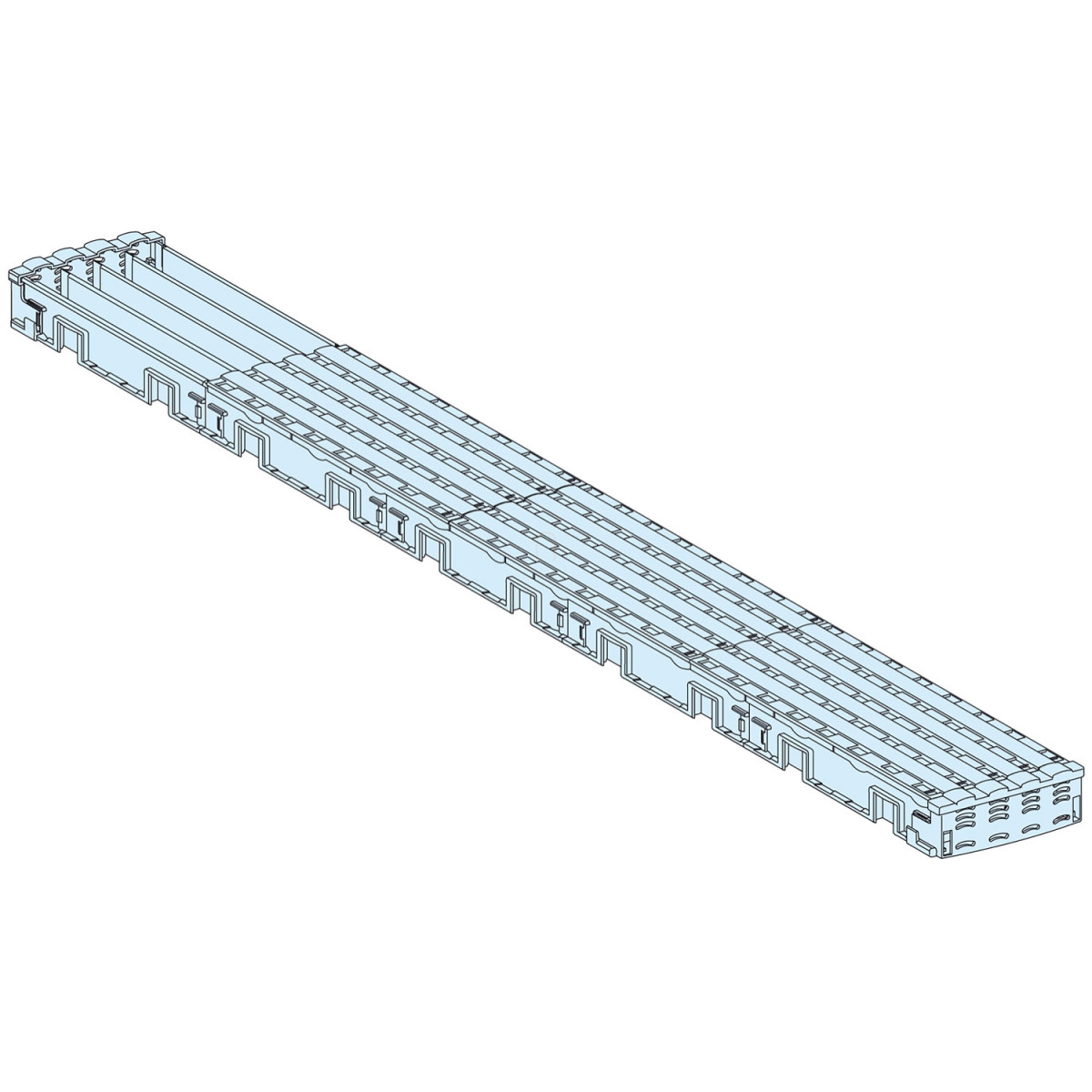

A Schneider Electric Linergy BW LVS04107 egy 3 pólusú, 125A terhelhetőségű szigetelt gyűjtősín, amely vertikális elhelyezésre szolgál. Ez a prémium minőségű kompakt sín ideális megoldást kínál a professzionális villamos szerelési munkákhoz, különösen az ipari és kereskedelmi létesítményekben, ahol fontos a megbízható árameloszlás és a biztonság.
A Linergy BW gyűjtősín kompatibilis a Schneider Electric PrismaSeT termékcsalád tagjaival, ideális választás a PrismaSeT G és PrismaSeT P házakhoz. Az LVS04107 cikkszámú gyűjtősín tökéletes választás 650 mm szélességű szekrénybe, 600 mm szélességű álló vagy falra szerelhető szekrényekbe, valamint 300 mm szélességű álló vagy falra szerelhető csatornákba. A szigetelt kivitelnek köszönhetően fokozott érintésvédelmet biztosít, így növeli a berendezés üzemeltetési biztonságát. A 750 mm hosszú sín 25 mm-es csatlakozási osztással rendelkezik, amely M6-os menetes furatokkal van ellátva, megkönnyítve az elektromos komponensek stabil és megbízható csatlakoztatását.
A Linergy BW LVS04107 gyűjtősín kiemelkedő elektromos paraméterekkel rendelkezik: 500 V AC névleges szigetelési feszültség, 8 kV impulzus állóság, 125 A névleges üzemi áram, 8,5 kA (1 másodperces) rövid idejű áramállóság, és 20 kA csúcs áramállóság. Az I²t aktiváláskor 72250 kA².s értéket biztosít. A 85 mm magasságú és 35 mm mélységű kompakt kialakítás lehetővé teszi a hatékony helykihasználást még szűkös telepítési helyeken is. Az LVS04107 cikkszámú Linergy BW sínt az IEC 61439-1 és IEC 61439-2 szabványok szerint gyártják és ASTA minősítéssel rendelkezik, ami garantálja a termék megfelelőségét a legszigorúbb ipari előírásoknak.
A Schneider Electric Linergy BW LVS04107 vertikális gyűjtősín alkalmazása különösen ajánlott olyan villamos elosztóberendezésekhez, ahol fontos a megbízható elektromos teljesítmény, a biztonságos működés és a kompakt méret. Ez a professzionális minőségű gyűjtősín ideális választás villamos szakemberek számára, akik prémium színvonalú megoldást keresnek ipari és kereskedelmi létesítmények elektromos rendszereinek kiépítéséhez, különösen a PrismaSeT elosztórendszerekkel kombinálva.
Schneider Electric PrismaSeT - LVS04107 -Powerclip kompakt sín 125A 3P hossz=750 műszaki adatok
Termék jellemzők
Terméktípus: Gyűjtősín
Termékcsalád: Linergy
Terméknév: Linergy BW
Leírás: Szigetelt gyűjtősín, vertikális elhelyezésű, 3 pólusú, 750 mm hosszú
Cikkszám: LVS04107
Kompatibilitás
Kompatibilis termékcsaládok: PrismaSeT G szekrény, PrismaSeT P szekrény
IP védettségi fokozat: IPxx B
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 500 V AC
Névleges impulzus állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 125 A
Rövid idejű áramállóság [Icw]: 8,5 kA (1 s)
Névleges csúcs áramállóság [Ipk]: 20 kA
I²t aktiváláskor: 72250 kA².s
Megengedett áram: 125 A
Telepítési jellemzők
Szerelési irány: Vertikális, üzemelési pozíció: hátsó
Telepítési lehetőségek: Szekrény - szélesség 650 mm, Álló szekrény - szélesség 600 mm, Falra szerelt szekrény - szélesség 600 mm, Álló csatorna - szélesség 300 mm, Falra szerelt csatorna - szélesség 300 mm, Csomagoló szekrény
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási osztás: 25 mm-enként
Fizikai jellemzők
Hosszúság: 750 mm
Magasság: 85 mm
Mélység: 35 mm
Szabványok és minősítések
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
