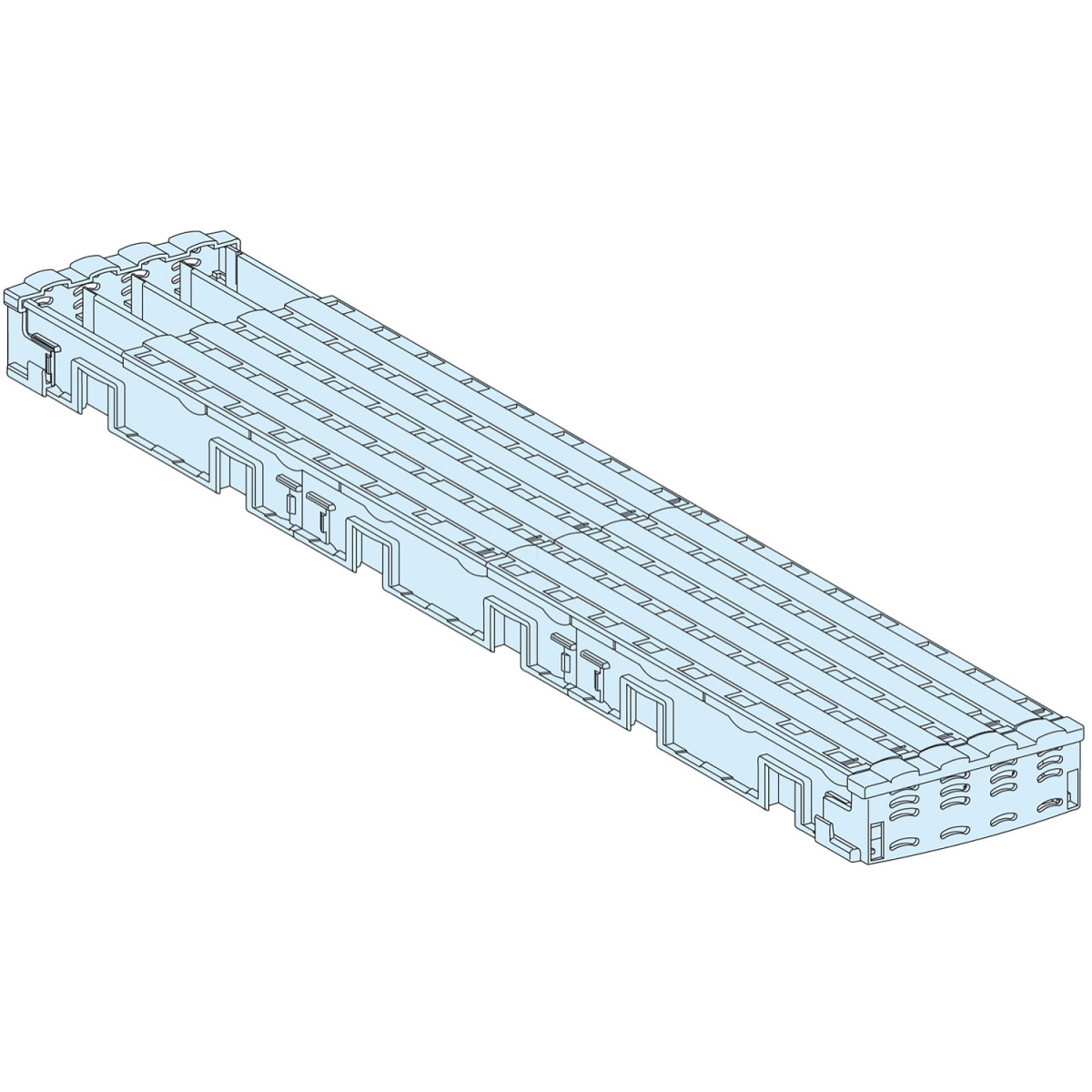

A Schneider Electric Linergy BW termékvonalába tartozó LVS04104 típusjelű szigetelt gyűjtősín egy professzionális megoldás az elektromos rendszerek kialakításához. Ez a 4P kialakítású, függőlegesen szerelhető, 450 mm hosszúságú szigetelt gyűjtősín tökéletes választás a modern elosztóberendezések építéséhez, különösen a PrismaSeT G és PrismaSeT P szekrényekkel való kompatibilitása miatt.
A Linergy BW LVS04104 gyűjtősín 125A névleges üzemi áramerősség mellett kiváló elektromos tulajdonságokkal rendelkezik. 500V AC névleges szigetelési feszültséggel és 8 kV névleges lökőfeszültség-állósággal működik megbízhatóan. Rövidzárlati jellemzői is kimagaslóak: 8,5 kA (1 másodpercig) névleges rövid idejű áramtartással, valamint 20 kA névleges csúcsáram-tartással rendelkezik. Az aktiválási I²t értéke 72250 kA².s, ami kifejezetten jó mutatónak számít ebben a termékkategóriában. A gyűjtősín IPxx B védettségi fokozattal rendelkezik.
A termék különösen sokoldalú a telepítési lehetőségeit tekintve. Használható 650 mm szélességű kapcsolószekrényben, 600 mm szélességű padlón álló vagy falra szerelhető szekrényben, illetve 300 mm szélességű padlón álló vagy falra szerelhető csatornában, valamint csomagolt szekrényben is. A működési pozíciója hátul van, és vertikálisan szerelhető. M6-os menetes furatokkal rendelkezik a csatlakozáshoz, amelyek 25 mm-enként találhatók a gyűjtősínen. Méreteit tekintve 450 mm hosszú, 85 mm magas és 35 mm mély.
A Linergy BW LVS04104 gyűjtősín megfelel a szigorú nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-2 előírásokat, valamint rendelkezik ASTA tanúsítvánnyal is. A Schneider Electric PrismaSeT rendszerekkel való kompatibilitás biztosítja, hogy a telepítők és a rendszerintegrátorok könnyedén beépíthetik ezt a komponenst a komplett kapcsolóberendezésekbe, így biztosítva a rendszer megbízhatóságát és teljesítményét. A termék alkalmazása ideális olyan környezetben, ahol fontos a biztonságos, megbízható és hosszú élettartamú elektromos rendszerek kialakítása.
Schneider Electric PrismaSeT - LVS04104 -Powerclip kompakt sín 125A 4P hossz=450 műszaki adatok
Termék jellemzők
Termékcsalád: Linergy
Termékvonal: Linergy
Termék típusa: Gyűjtősín
Termék neve: Linergy BW
Kompatibilitás: PrismaSeT G és PrismaSeT P szekrények
IP védettség: IPxx B
Leírás: Szigetelt sín
Mennyiség: 1 db
Műszaki paraméterek
Pólusok: 4P
Szerelési irány: Függőleges, működési pozíció: hátul
Telepítési opciók: Kapcsolószekrény - 650 mm széles, Padlón álló szekrény - 600 mm széles, Falra szerelhető szekrény - 600 mm széles, Padlón álló csatorna - 300 mm széles, Falra szerelhető csatorna - 300 mm széles, Csomagolt szekrény
Névleges szigetelési feszültség [Ui]: 500 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áramerősség [Ie]: 125 A
Névleges rövid idejű áramtartás [Icw]: 8,5 kA (1 s)
Névleges csúcsáram-tartás [Ipk]: 20 kA
I²t aktiváláskor: 72250 kA².s
Megengedett áramerősség: 125 A
Fizikai jellemzők
Hossz: 450 mm
Magasság: 85 mm
Mélység: 35 mm
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási távolság: 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Termék tanúsítványok: ASTA
