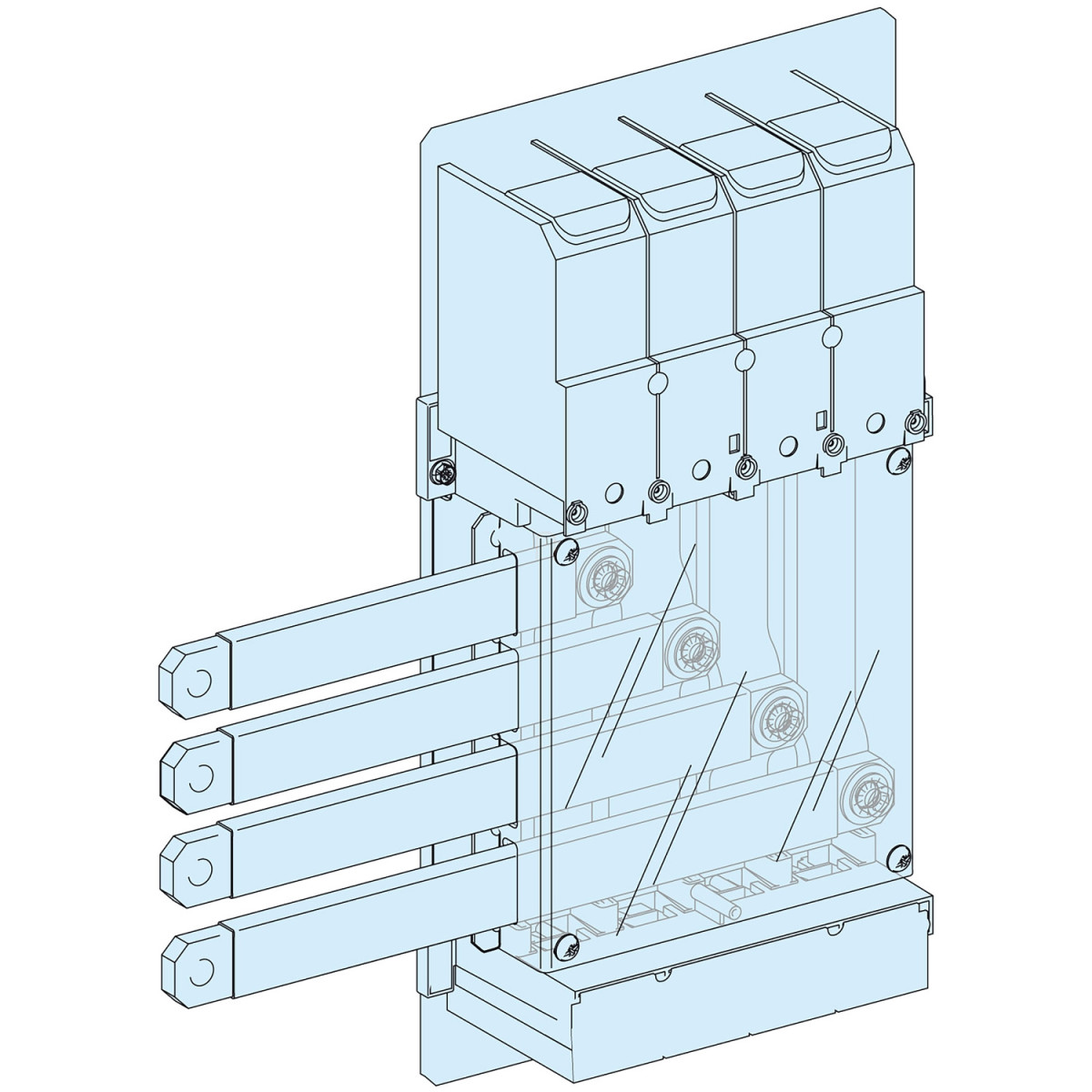

A Schneider Electric LVS04076 egy rendkívül sokoldalú betápláló csatlakozó blokk, amely speciálisan a PrismaSeT G elosztószekrény-rendszerekhez lett tervezve, NSX630 típusú megszakítókkal történő horizontális alkalmazásokhoz. Ez a csatlakozóelem elsősorban ipari és nagyobb kereskedelmi létesítmények elektromos rendszereinek professzionális kiépítéséhez nyújt megbízható megoldást.
A betápláló csatlakozó blokk a PrismaSeT G rendszereken belül működik, ahol 850 mm szélességű önálló szekrényben, vagy 600 + 300 mm szélességű kombinált szekrény+csatorna kialakításban használható. Rugalmasságát jelzi, hogy mind padlón álló, mind falra szerelhető kivitelű szekrényekben alkalmazható, továbbá mind felső, mind alsó csatlakoztatási lehetőséget biztosít. Az LVS04076 cikkszámú termék kompatibilis a ComPact NSX400 és NSX630 sorozatú megszakítókkal, kifejezetten horizontális beépítési helyzetben, földzárlat-védelem nélküli, fix tokozott kivitelben, toggle működtetésű kapcsolóval.
A termék kiemelkedő műszaki jellemzői közé tartozik a 630 A névleges üzemi áram, ami megfelelővé teszi nagyobb teljesítményigényű alkalmazások számára. A csatlakozó blokk megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, melyek az alacsony feszültségű kapcsoló- és vezérlőberendezésekre vonatkoznak. A termék rendelkezik ASTA minősítéssel is, ami garantálja a megbízható működést és a magas biztonsági szintet. A pontos méretezéshez fontos tudni, hogy a komponens 215 mm széles és 390 mm magas, 2 mm vastagságú, így tökéletesen illeszkedik a megadott szekrénytípusokhoz.
A Schneider Electric LVS04076 betápláló csatlakozó blokk kiváló választás villamos tervezőknek, kivitelezőknek és rendszerintegrátoroknak, akik megbízható, szabványos és könnyen telepíthető megoldást keresnek ipari elosztó rendszerek kiépítéséhez. A termék különösen ajánlott olyan projektekhez, ahol nagy teljesítményű megszakítók horizontális elrendezése szükséges, és fontos szempont a professzionális kivitelezés valamint a hosszú távú üzembiztonság.
Schneider Electric PrismaSeT - LVS04076 -Betápláló csatlakozó blokk csat. NS630 műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típusa: Betápláló csatlakozó blokk
Termék neve: PrismaSeT PrismaSeT G szekrény
Tartozék kategória: Csatlakozó kiegészítő
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Termék tanúsítványok: ASTA
Kiegészítő információk
Csatlakozás helye: Alul, Felül
Telepítési leírás: Padlón álló szekrény - 850 mm szélesség; Padlón álló szekrény + csatorna - 600 + 300 mm szélesség; Falra szerelt szekrény + csatorna - 600 + 300 mm szélesség
Beépített eszköz: ComPact: fix NSX400 földzárlat-védelem nélkül - vezérlés: horizontális beépítésű billenőkapcsoló; ComPact: fix NSX630 földzárlat-védelem nélkül - vezérlés: horizontális beépítésű billenőkapcsoló
Névleges üzemi áram: 630 A
Méretek
Szélesség: 215 mm
Magasság: 390 mm
Vastagság: 2 mm
