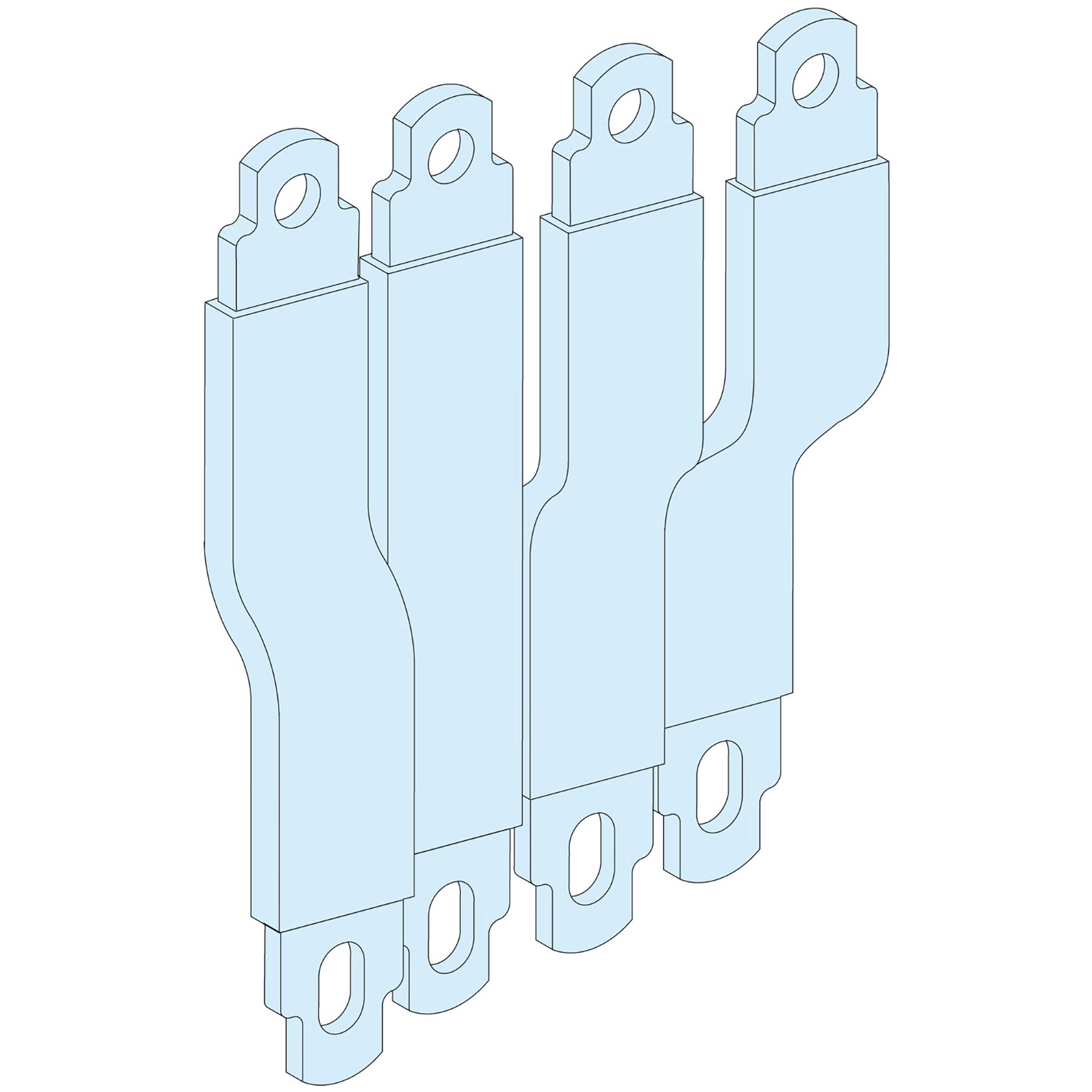

A Schneider Electric PrismaSeT LVS04075 egy kiváló minőségű, speciálisan tervezett áramköri csatlakozóegység, amely a LINERGY BS rézsín rendszerek és a nagyteljesítményű megszakítók közötti megbízható összeköttetést biztosítja. Ez a termék a PrismaSeT G termékcsalád részeként került kifejlesztésre, és tökéletesen illeszkedik a Schneider Electric átfogó energiaelosztó rendszeréhez. Az LVS04075 csatlakozó elsődleges funkciója a biztonságos és hatékony áramátvitel biztosítása a ComPact NSX/CVS sorozatú megszakítók és INS/INV szakaszolók, valamint a függőleges elrendezésű busbar rendszerek között.
Ez a réz csatlakozó egység kifejezetten a 630 amperes névleges üzemi áramerősségű alkalmazásokhoz készült, és 4 pólusú kialakítással rendelkezik, így tökéletesen alkalmas háromfázisú + nulla vezetékes rendszerekhez. A termék kompatibilis mind a padlóra szerelt, mind a falra szerelt, 300 mm szélességű PrismaSeT G elosztószekrényekkel. Az LVS04075 kialakítása lehetővé teszi a könnyű és biztonságos telepítést, miközben biztosítja a megbízható elektromos kapcsolatot az energiaelosztó hálózat kritikus pontjain.
A Schneider Electric LVS04075 csatlakozó rendkívül sokoldalú, hiszen kompatibilis a ComPact NSX400, NSX630, valamint az EasyPact CVS400, CVS630 megszakítókkal, továbbá a ComPact INS320...400, INS500...630, INV320...400 és INV500...630 szakaszolókkal. Használható földzárlat-védelemmel ellátott vagy anélküli kivitelekben, valamint különböző vezérlési típusokkal - legyen szó billenőkaros vagy közvetlen elülső forgatókaros kezelésről. Ez a rugalmasság teszi az LVS04075-öt ideális választássá sokféle ipari és kereskedelmi elektromos rendszerhez, ahol a nagy megbízhatóság és a pontos műszaki specifikációk alapvető követelmények.
A termék megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-2 előírásokat az elosztószekrényekre vonatkozóan, valamint rendelkezik ASTA terméktanúsítvánnyal. Az LVS04075 csatlakozóegység nettó tömege 2,28 kg, és egyenkénti kiszerelésben kapható. A termék méretei a műszaki dokumentációban részletesen megtalálhatók, a főbb méretek között szerepel a 171 mm-es szélesség, a 36 mm-es mélység, a 67,4 mm-es alapszélesség és a 215,3 mm-es magasság. A Schneider Electric LVS04075 csatlakozó egység környezetvédelmi szempontból is előnyös tulajdonságokkal rendelkezik, mint a halogénmentes műanyag alkatrészek, valamint a PVC- és szilikonmentesség.
Schneider Electric PrismaSeT - LVS04075 -Csatlakozó NS-INS630 csat. és a sín között műszaki adatok
Általános információk
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Csatlakozó
Terméknév: PrismaSeT PrismaSeT G elosztószekrény
Tartozék/alkatrész kategória: Árameloszlási tartozék
Szabványok: IEC 61439-2, szekrényen belül
Szabványok: IEC 61439-1, szekrényen belül
Terméktanúsítványok: ASTA
Műszaki paraméterek
Elosztószekrény-készülék csatlakozás: Linergy BS sínek
Telepítési leírás: Padlóra szerelhető elosztószekrény - 300 mm széles
Telepítési leírás: Falra szerelhető elosztószekrény - 300 mm széles
Névleges üzemi áramerősség [Ie]: 630 A
Nettó tömeg: 2,28 kg
Mennyiség készletenként: 1 darab
Kompatibilis készülékek
ComPact: fix NSX400 földzárlat-védelem nélkül - vezérlés: függőleges billentyűs telepítés
ComPact: fix NSX400 földzárlat-védelem nélkül - vezérlés: közvetlen elülső forgófogantyús függőleges telepítés
ComPact: fix NSX400 földzárlat-védelemmel - vezérlés: függőleges billentyűs telepítés
EasyPact: fix CVS400 földzárlat-védelem nélkül - vezérlés: függőleges billentyűs telepítés
EasyPact: fix CVS630 földzárlat-védelem nélkül - vezérlés: függőleges billentyűs telepítés
EasyPact: fix CVS400 földzárlat-védelem nélkül - vezérlés: közvetlen elülső forgófogantyús függőleges telepítés
EasyPact: fix CVS630 földzárlat-védelem nélkül - vezérlés: közvetlen elülső forgófogantyús függőleges telepítés
EasyPact: fix CVS400 földzárlat-védelemmel - vezérlés: függőleges billentyűs telepítés
EasyPact: fix CVS630 földzárlat-védelemmel - vezérlés: függőleges billentyűs telepítés
ComPact: fix NSX630 földzárlat-védelem nélkül - vezérlés: függőleges billentyűs telepítés
ComPact: fix NSX630 földzárlat-védelem nélkül - vezérlés: közvetlen elülső forgófogantyús függőleges telepítés
ComPact: fix NSX630 földzárlat-védelemmel - vezérlés: függőleges billentyűs telepítés
ComPact: fix INS320...400 - vezérlés: közvetlen elülső forgófogantyús függőleges telepítés
ComPact: fix INS500...630 - vezérlés: közvetlen elülső forgófogantyús függőleges telepítés
ComPact: fix INV320...400 - vezérlés: közvetlen elülső forgófogantyús függőleges telepítés
ComPact: fix INV500...630 - vezérlés: közvetlen elülső forgófogantyús függőleges telepítés
Méretek
Szélesség: 171 mm
Mélység: 36 mm
Alapszélesség: 67,4 mm
Magasság: 215,3 mm
