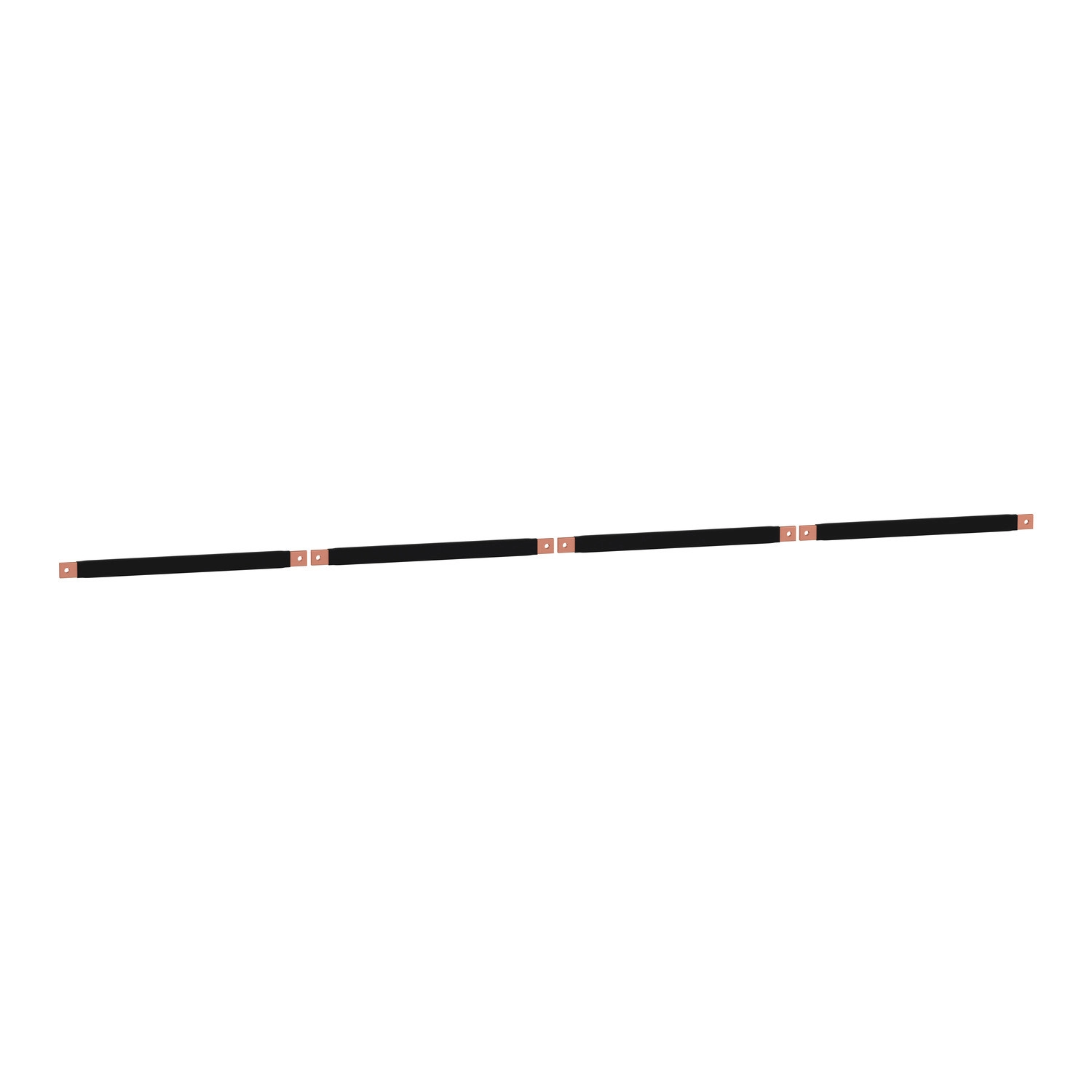

A Schneider Electric Linergy BW termékcsalád LVS04073 típusszámú, réz kivitelű csatlakozója egy rendkívül sokoldalú megoldást kínál az NSX/CVS/INS-INV típusú 4P 630A megszakítókhoz és univerzális tápegységekhez. Ez a prémium minőségű áramvezető csatlakozó a Linergy termékcsalád része, amely a PrismaSeT G és P szekrényrendszerekhez tervezett, optimális áramvezetést és biztonságos kapcsolatot biztosító megoldásokat kínál.
Az LVS04073 csatlakozó kifejezetten nagy áramterhelhetőségű alkalmazásokhoz készült, a névleges üzemi áramerőssége 630 A. A termék kiválóan alkalmazható különböző beépítési helyzetekben, hiszen kompatibilis 300 mm szélességű szekrénycsatornákkal, padlóra szerelhető csatornákkal és falra szerelhető csatornákkal egyaránt. A Schneider Electric mérnökei nagy hangsúlyt fektettek a termék univerzális alkalmazhatóságára, így az LVS04073 csatlakozó számos különböző megszakító típushoz használható, beleértve a ComPact NSX400 és NSX630, az EasyPact CVS400 és CVS630, valamint a ComPact INS320...400, INS500...630, INV320...400 és INV500...630 típusú készülékeket, függetlenül attól, hogy azok földzárlatvédelemmel rendelkeznek-e vagy sem.
A termék konstrukciója lehetővé teszi mind a függőleges billenőkapcsolós, mind a közvetlen előlapra szerelhető forgókaros vezérlésű megszakítók csatlakoztatását. Anthracit szürke (RAL 7016) színe elegánsan illeszkedik a modern kapcsolóberendezésekhez, míg robusztus kialakítása garantálja a hosszú élettartamot és a megbízható működést. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal, ami bizonyítja a legmagasabb biztonsági és minőségi követelményeknek való megfelelést. Az LVS04073 csatlakozó készletben érkezik, egy csomagolás 4 darab csatlakozót tartalmaz, így ideális megoldás a háromfázisú+nulla rendszerek kialakításához.
Schneider Electric PrismaSeT - LVS04073 -Csatlakozó NS-INS400/630 csat.és univerzális csatl műszaki adatok
Általános adatok
Termékcsalád: Linergy
Termékcsoport: Linergy
Termék típusa: Csatlakozó
Terméknév: Linergy BW
Kompatibilis termékek: PrismaSeT G szekrény, PrismaSeT P szekrény, Linergy BW sínek
Tartozék kategória: Áramelosztó kiegészítő
Szabványok: IEC 61439-1 (szekrényen belül), IEC 61439-2 (szekrényen belül)
Tanúsítványok: ASTA
Műszaki paraméterek
Csatlakoztatható eszköz: univerzális tápellátás blokk
Pólusok száma: 4P
Névleges üzemi áram [Ie]: 630 A
Szerelési leírás: 300 mm széles szekrénycsatorna, 300 mm széles padlóra szerelhető csatorna, 300 mm széles falra szerelhető csatorna
Szín: Antracit szürke (RAL 7016)
Mennyiség készletenként: 4 db
Kompatibilitás
A termék az alábbi megszakítókkal kompatibilis:
- ComPact: fix NSX400 földzárlatvédelem nélkül - függőleges billenőkapcsolós vezérlés
- ComPact: fix NSX400 földzárlatvédelem nélkül - közvetlen előlapi forgókaros vezérlés
- ComPact: fix NSX400 földzárlatvédelemmel - függőleges billenőkapcsolós vezérlés
- EasyPact: fix CVS400 földzárlatvédelem nélkül - függőleges billenőkapcsolós vezérlés
- EasyPact: fix CVS630 földzárlatvédelem nélkül - függőleges billenőkapcsolós vezérlés
- EasyPact: fix CVS400 földzárlatvédelem nélkül - közvetlen előlapi forgókaros vezérlés
- EasyPact: fix CVS630 földzárlatvédelem nélkül - közvetlen előlapi forgókaros vezérlés
- EasyPact: fix CVS400 földzárlatvédelemmel - függőleges billenőkapcsolós vezérlés
- EasyPact: fix CVS630 földzárlatvédelemmel - függőleges billenőkapcsolós vezérlés
- ComPact: fix NSX630 földzárlatvédelem nélkül - függőleges billenőkapcsolós vezérlés
- ComPact: fix NSX630 földzárlatvédelem nélkül - közvetlen előlapi forgókaros vezérlés
- ComPact: fix NSX630 földzárlatvédelemmel - függőleges billenőkapcsolós vezérlés
- ComPact: fix INS320...400 - közvetlen előlapi forgókaros vezérlés
- ComPact: fix INS500...630 - közvetlen előlapi forgókaros vezérlés
- ComPact: fix INV320...400 - közvetlen előlapi forgókaros vezérlés
- ComPact: fix INV500...630 - közvetlen előlapi forgókaros vezérlés
Fizikai jellemzők
Méretek: A termékrajz szerint, a főbb méretek: 534 x 36 x 32 mm, illetve 460 x 13 x 9 mm
