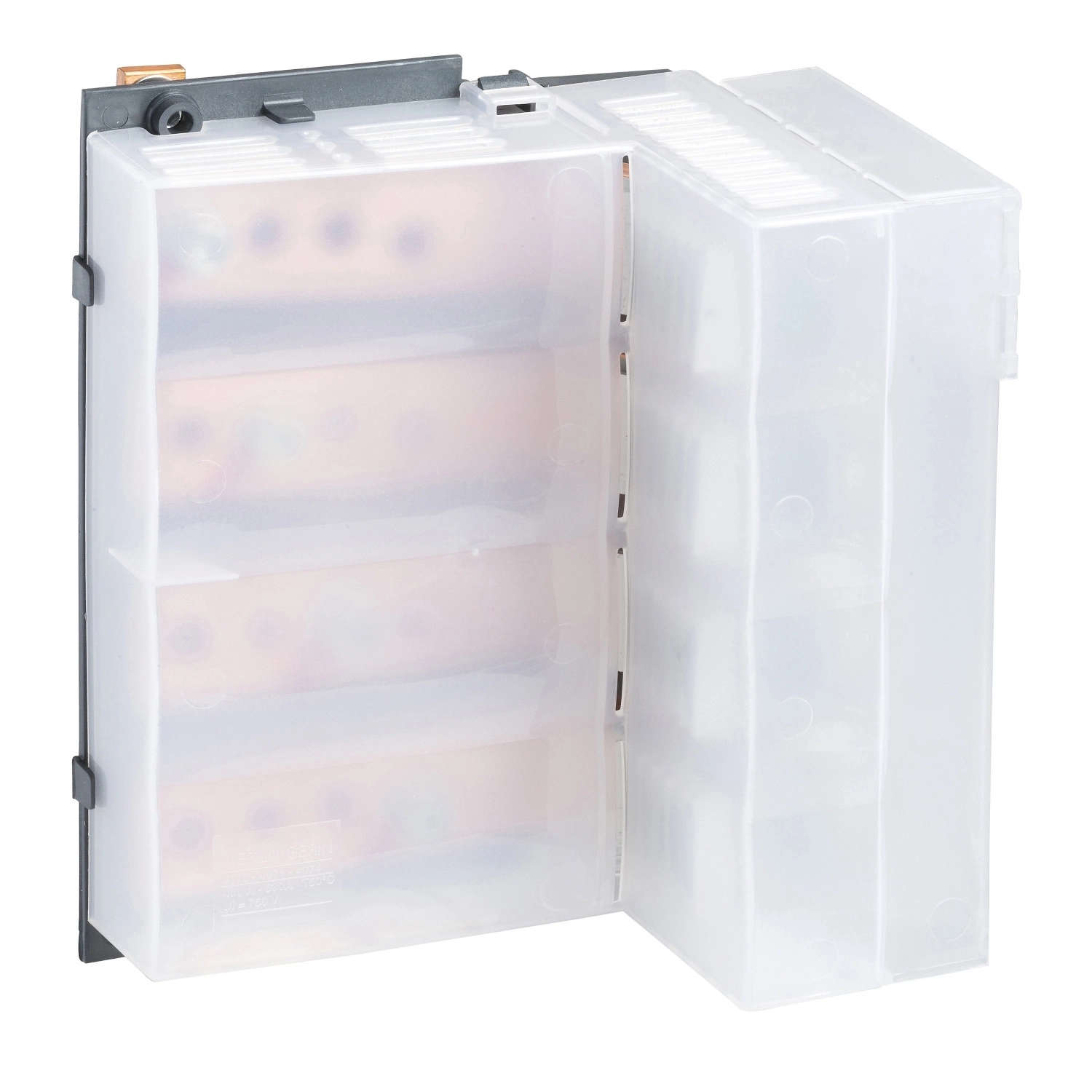

A Schneider Electric Linergy BW termékcsaládba tartozó LVS04071 tápellátás csatlakozóblokk egy kiváló minőségű villamossági komponens, amely kifejezetten a PrismaSeT elosztórendszerekhez lett kifejlesztve. Ez a 4 pólusú (4P) csatlakozóblokk a NSX630, CVS630, INS500...630 és INV500...630 típusú megszakítók és kapcsolók számára biztosít megbízható áramellátási csatlakozást, minden esetben gyárilag szerelt kivitelben.
A termék kifejezetten a Schneider Electric PrismaSeT G és PrismaSeT P típusú elosztószekrényeibe integrálható, és a Linergy BW sínek csatlakoztatására szolgál. Az LVS04071 cikkszámú csatlakozóblokk akár 630A névleges üzemi áramot (Ie) képes továbbítani, így ideális választás nagyobb terhelésű rendszerekhez. Kompatibilis a ComPact NSX630 megszakítókkal (földzárlat-védelem nélküli, horizontális kapcsolókar kialakításban), az EasyPact CVS630 megszakítókkal, valamint a ComPact INS500...630 és ComPact INV500...630 kapcsolókkal is (közvetlen előlapra szerelhető forgatókaros kivitelben).
Az LVS04071 blokk rugalmas telepítési lehetőségeket kínál: használható 650 mm szélességű PrismaSeT P szekrényben, 850 mm szélességű PrismaSeT G álló szekrényben, valamint 600 + 300 mm szélességű álló vagy falra szerelhető PrismaSeT G szekrény + kábelcsatorna kombinációkban is. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA tanúsítvánnyal is, ami garantálja a megbízható minőséget és biztonságot. A könnyebb tervezhetőséget szolgálja, hogy a részletes műszaki rajz tartalmazza a pontos méreteket: a termék 216 × 184,3 × 119,6 mm befoglaló méretekkel rendelkezik, így könnyen beilleszthető a megfelelő elosztórendszerekbe.
A Linergy BW csatlakozóblokk kiválóan illeszkedik a Schneider Electric átfogó elosztórendszer-koncepciójába, biztosítva a gyors, biztonságos és szabványos telepítést. Az LVS04071 komponens nettó tömege mindössze 2,86 kg, és egyszerűen kezelhető csomagolásban érkezik. A kialakításának köszönhetően nagyban hozzájárul a villamos elosztórendszerek megbízható és biztonságos működéséhez, csökkentve a telepítési időt és a potenciális hibalehetőségeket. A termék jellemzően villamos kivitelezők, rendszerintegrátorok számára ajánlott, akik PrismaSeT rendszerű elosztószekrényeket építenek vagy szerelnek.
Schneider Electric PrismaSeT - LVS04071 -Teljesítmény-csatlakozó blokk NS630 műszaki adatok
Általános információk
Termékcsalád: Linergy
Termék: Linergy BW
Terméktípus: Tápellátás csatlakozóblokk
Terméknév: Linergy BW
Termék kompatibilitás: PrismaSeT G elosztószekrény, PrismaSeT P elosztószekrény, Linergy BW sínrendszer
Tartozék kategória: Árameloszlási kiegészítő
Mellékelt felszerelés: Csatlakozással
Szabványok: IEC 61439-1 (szekrényen belül), IEC 61439-2 (szekrényen belül)
Terméktanúsítványok: ASTA
Műszaki paraméterek
Szekrény-eszköz csatlakozás: Linergy BW sínrendszer
Pólusok: 4P
Telepítési leírás: Szekrény - 650 mm szélesség, Álló szekrény - 850 mm szélesség, Álló szekrény + csatorna - 600 + 300 mm szélesség, Falra szerelt szekrény + csatorna - 600 + 300 mm szélesség
Telepíthető készülékek: ComPact: fix NSX630 földzárlat-védelem nélkül - vezérlés: vízszintes kapcsolókar, ComPact: fix INS500...630 - vezérlés: közvetlen előlapi forgatókar vízszintes kivitel, ComPact: fix INV500...630 - vezérlés: közvetlen előlapi forgatókar vízszintes kivitel, EasyPact: fix CVS630 földzárlat-védelem nélkül - vezérlés: vízszintes kapcsolókar
Névleges üzemi áram [Ie]: 630 A
Készlet mennyiség: 1 darabos készlet
