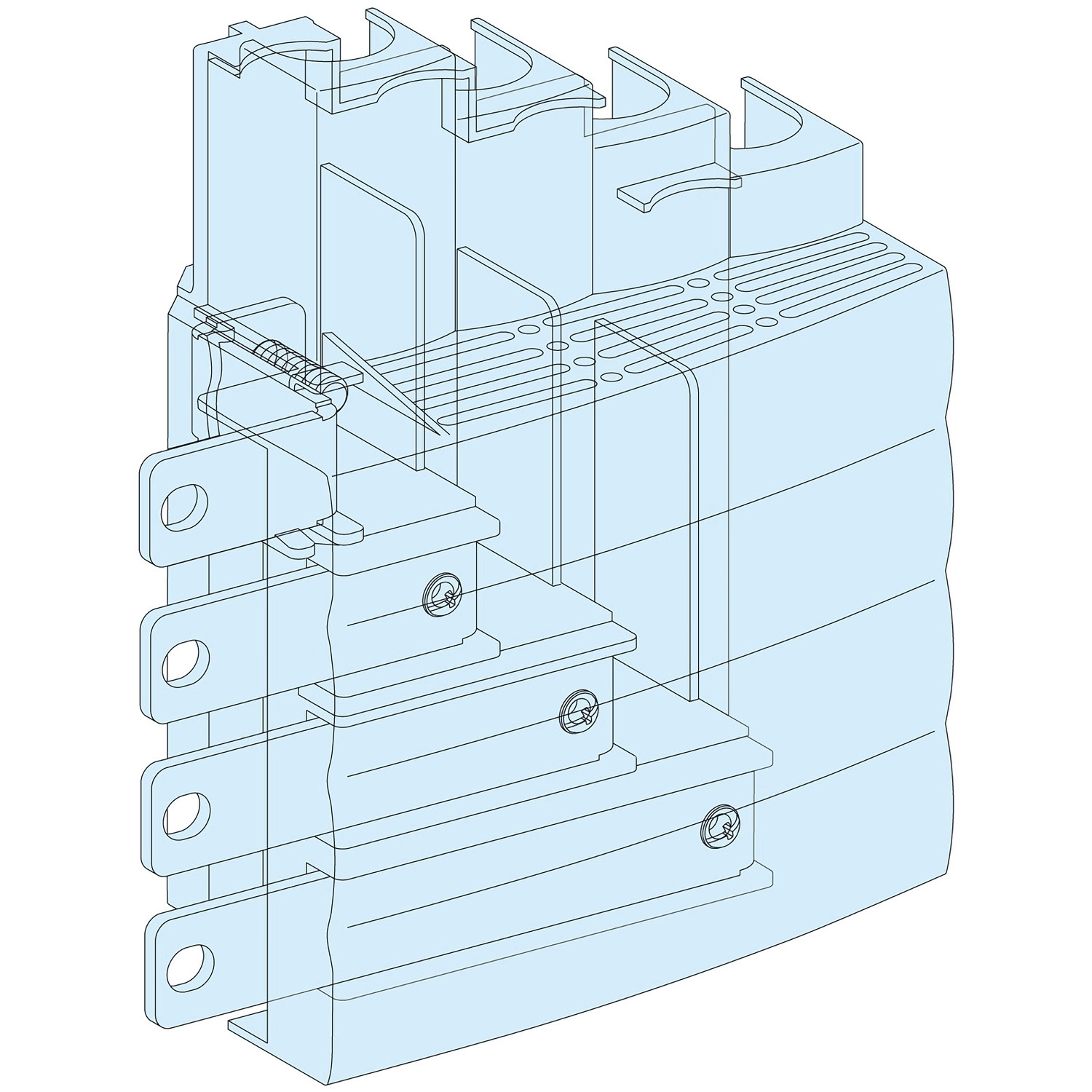

A Schneider Electric LVS04066 bejövő csatlakozó blokk a PrismaSeT G termékcsalád nélkülözhetetlen komponense, amely kifejezetten a NSX/INS/INV250 típusú megszakítókhoz lett kifejlesztve. Ez a 4 pólusú, felső csatlakoztatású blokk 600 mm szélességű elosztószekrényekhez ideális, amely tökéletes választás mind ipari, mind kereskedelmi villamossági rendszerekhez.
A LVS04066 cikkszámú betáp csatlakozó blokk rendkívüli rugalmasságot biztosít a telepítés során, hiszen kompatibilis számos PrismaSeT G típusú szekrénnyel, beleértve a padlón álló, falra szerelt, valamint kiegészítő csatornával ellátott verziókat is. A termék támogatja a 600 mm, 850 mm széles kiviteleket, valamint a PrismaSeT Pack 250 tokozatokkal is használható. Az ASTA minősítésű termék megfelel a legszigorúbb nemzetközi szabványoknak (IEC 61439-1, IEC 61439-2), így garantálva a hosszú távú megbízhatóságot és biztonságot.
A csatlakozó blokk széles kompatibilitási spektrummal rendelkezik a Schneider Electric ComPact sorozatú megszakítóihoz. Használható különböző típusú megszakítókkal, mint például a fix NSX100-160 és NSX250 földzárlat-védelem nélküli kivitel toggle kezeléssel, továbbá az INS250, INV100, INV160, INV200 és INV250 típusú megszakítókkal, amelyek közvetlen előlapról forgatható fogantyús vezérléssel rendelkeznek. A termék vízszintes elrendezésű telepítést tesz lehetővé, ami megkönnyíti a rendszer kialakítását és későbbi karbantartását.
Műszaki szempontból a LVS04066 névleges üzemi árama (Ie) 250 A, ami lehetővé teszi a jelentős terhelések biztonságos kezelését. A termék nettó tömege 1,36 kg, és minden csomagolási egység 1 darabot tartalmaz. A csatlakozó blokk pontos méretei a műszaki dokumentációban részletesen megtalálhatók, amelyek között szerepel a 139 mm-es szélesség, 207,8 mm-es magasság, 191,5 mm-es mélység az egyik, valamint 45,2 mm szélesség, 140 mm magasság és 111 mm mélység a másik nézeten. Ezek a precíz méretek segítenek a tökéletes illeszkedés és kompatibilitás biztosításában a PrismaSeT szekrényekkel.
Schneider Electric PrismaSeT - LVS04066 -Betáp. csatlakozó blokk NS-INS250, felső műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Termékcsalád neve: PrismaSeT G
Termék vagy komponens típusa: Bejövő csatlakozó blokk
Terméknév: PrismaSeT PrismaSeT G szekrény, PrismaSeT PrismaSeT Pack 250 szekrény
Kiegészítő/különálló alkatrész kategória: Csatlakozási kiegészítő
Szabványok: IEC 61439-2 (szekrényen belül), IEC 61439-1 (szekrényen belül)
Terméktanúsítványok: ASTA
Műszaki paraméterek
Csatlakozás helye: Felső
Telepítési leírás: Padlón álló szekrény - 600 mm széles, Falra szerelt szekrény - 600 mm széles, Padlón álló szekrény - 850 mm széles, Pack szekrény - 600 mm széles, Padlón álló szekrény + csatorna - 600 + 300 mm, Falra szerelt szekrény + csatorna - 600 + 300 mm
Telepíthető eszközök: ComPact: fix INS250, INV250, INV100, INV160, INV200, NSX100...160 és NSX250 földzárlat-védelem nélkül, vízszintes telepítéssel
Névleges üzemi áram [Ie]: 250 A
Nettó tömeg: 1,36 kg
Készletenkénti mennyiség: 1 darab
Méretek
Szélesség: 139 mm / 45,2 mm
Magasság: 207,8 mm / 140 mm
Mélység: 191,5 mm / 111 mm
