A Schneider Electric LVS04065 csatlakozó egy speciálisan tervezett áramvezető összekötő elem, amely a PrismaSeT G rendszerek elengedhetetlen komponense. Ez a réz típusú csatlakozó kifejezetten a NSX/CVS/INS 250 vertikális elrendezésű 4 pólusú/lépcsőzetes sínezéshez készült, 300 mm-es szélességű kivitelben. A termék precízen megtervezett kialakításának köszönhetően biztosítja a megbízható villamos kapcsolatot az elosztóberendezés főbb komponensei között.
A LVS04065 cikkszámú univerzális tápellátó blokk besorolása szerint áramvezetési kiegészítőnek minősül a PrismaSeT G termékcsaládban. Kompatibilitása rendkívül széleskörű, hiszen számos készülékkel használható, beleértve a ComPact sorozat rögzített INS250, INV250, INV100, INV200, INV160 típusait közvetlen előlapról forgatható fogantyús vezérléssel, függőleges beépítéssel. Szintén kompatibilis az EasyPact sorozat rögzített CVS100...160 és CVS250 készülékeivel, mind földzárlat-védelemmel, mind anélkül, akár kapcsolókaros, akár közvetlen előlapról forgatható fogantyús vezérléssel, függőleges beépítéssel. Az eszköz telepíthető padlón álló vagy falra szerelt, 300 mm szélességű csatornába is, így különböző kiviteli igényekhez rugalmasan alkalmazható.
A termék műszaki paramétereit tekintve 250 A névleges üzemi árammal rendelkezik, ami tökéletesen illeszkedik a középkategóriás ipari és kereskedelmi elosztóberendezések teljesítményigényeihez. A csatlakozó megfelel a legszigorúbb nemzetközi szabványoknak, beleértve az IEC 61439-2 és IEC 61439-1 előírásokat, amelyek elosztóberendezéseken belüli használatra vonatkoznak. Az ASTA termékminősítés további garanciát jelent a minőségre és a teljesítményre vonatkozóan. A csatlakozó fizikai méreteit tekintve is pontosan illeszkedik a 300 mm-es szélességű rendszerkomponensekhez, legyen szó padlón álló vagy falra szerelt kialakításról. A termék alkalmazhatóságát részletező műszaki rajz is azt mutatja, hogy a méretezés precíz, a főbb kiterjedések 130 mm × 87 mm, a teljes magasság pedig 199 mm, ami biztosítja a megfelelő illeszkedést és a biztonságos áramvezetést.
Schneider Electric PrismaSeT - LVS04065 -Csatlakozó NS-INS250 csat.és a sín között műszaki adatok
Általános adatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék vagy komponens típusa: Csatlakozó
Terméknév: PrismaSeT PrismaSeT G csatorna
Tartozék kategória: Árameloszlási kiegészítő
Szabványok: IEC 61439-2, burkolaton belül; IEC 61439-1, burkolaton belül
Termékminősítések: ASTA
Kiegészítő információk
Készülék-csatlakozás: univerzális tápellátó blokk
Telepítési leírás: Padlón álló csatorna - 300 mm széles; Falra szerelt csatorna - 300 mm széles
Névleges üzemi áram [Ie]: 250 A
Nettó tömeg: 0,78 kg
Mennyiség készletenként: 1 darab
Műszaki részletek

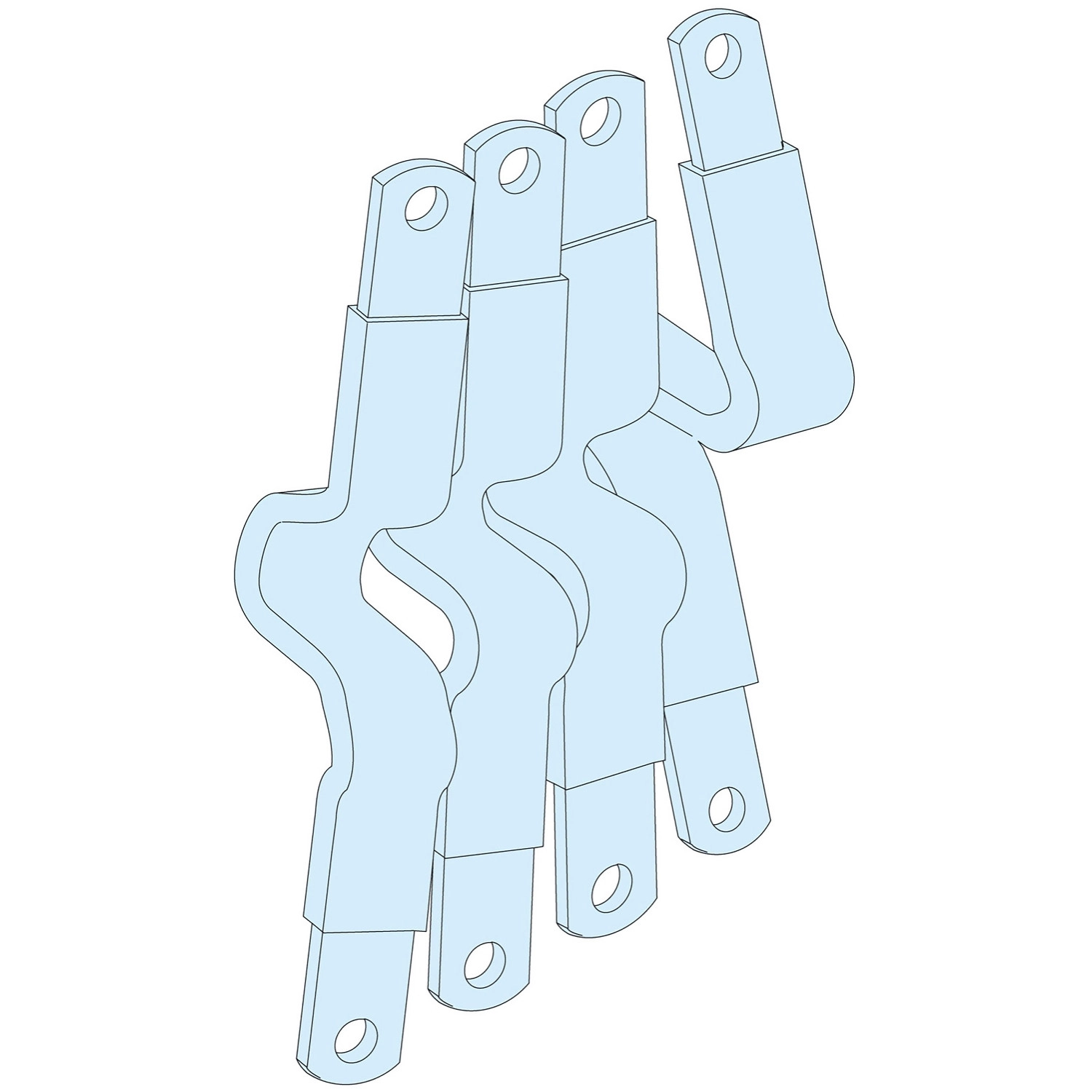

A csatlakozó réz típusú, NSX/CVS/INS 250 vertikális 4P/lépcsőzetes sínezéshez.
Kompatibilis számos készülékkel, köztük:
- ComPact: rögzített INS250, INV250, INV100, INV200, INV160 modellek közvetlen előlapi forgatható fogantyúval, függőleges beépítéssel
- EasyPact: rögzített CVS100...160 és CVS250 földzárlat-védelemmel vagy anélkül, közvetlen előlapi forgatható fogantyúval vagy kapcsolókarral, függőleges beépítéssel
Méretek
A termék főbb méretei a műszaki rajz szerint:
- Szélesség: 130 mm
- Mélység: 87 mm
- Teljes magasság: 199 mm
