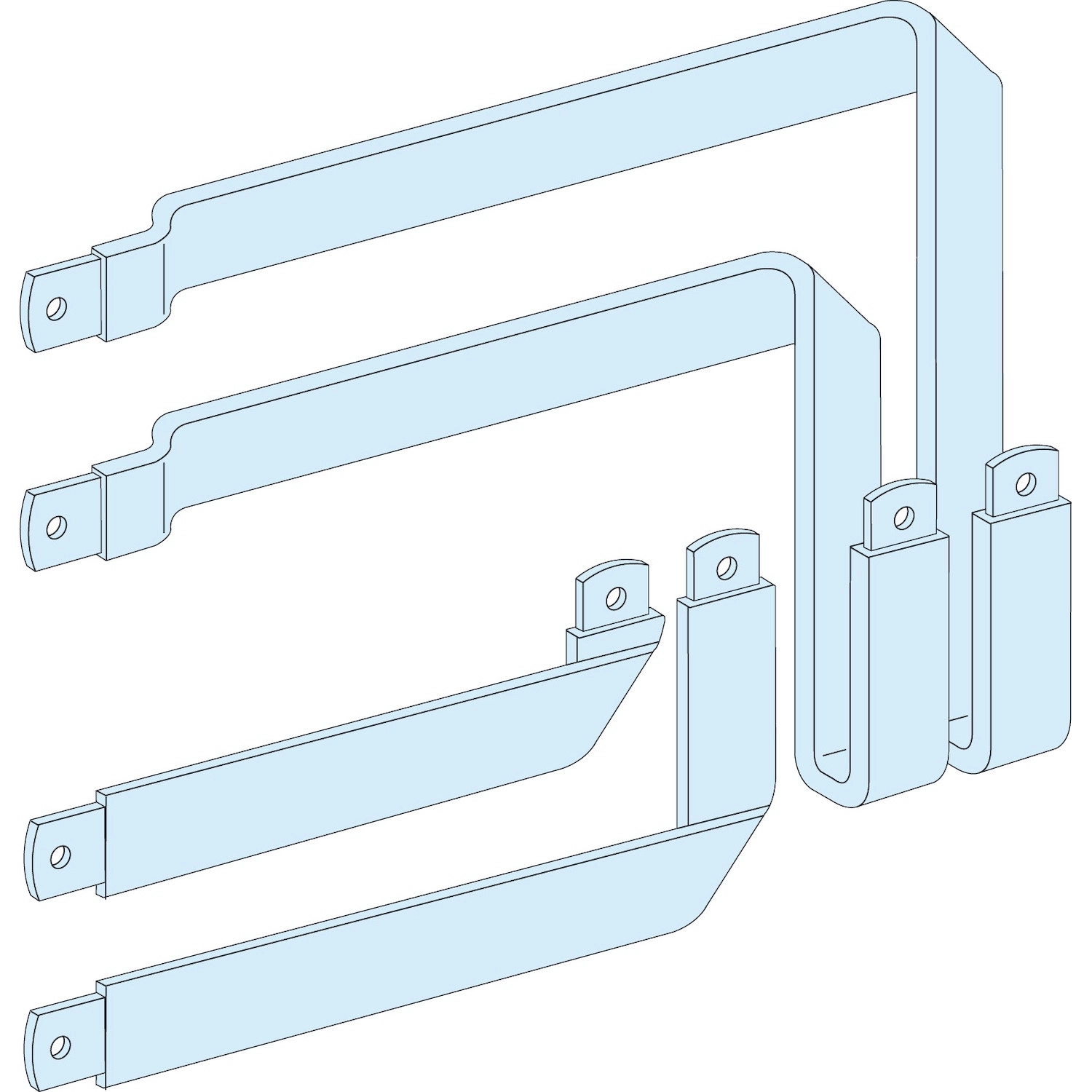

A Schneider Electric Linergy BW típusú, LVS04062 cikkszámú, 250A-es vertikális, réz alapanyagú, univerzális 4 pólusú tápellátási csatlakozó készülete ideális megoldás különböző kapcsolószekrényekben történő alkalmazásra. Ez a speciálisan tervezett villamos csatlakozóelem a hatékony teljesítményelosztást biztosítja a PrismaSeT P és PrismaSeT G típusú elosztószekrényekben, valamint a Linergy BW síneknél. A termék a Schneider Electric Linergy termékcsaládjának része, amely kiváló minőségű áramvezetési megoldásokat kínál ipari és kereskedelmi alkalmazásokhoz.
A Linergy BW univerzális tápellátási csatlakozóblokk tökéletesen illeszkedik 600 mm szélességű padlón álló vagy falra szerelhető elosztószekrényekbe, valamint 650 mm szélességű kapcsolószekrényekbe. Az LVS04062 modell támogatja a különféle megszakítók és kapcsolók rögzített verzióinak telepítését, beleértve a ComPact INS/INV sorozatot, valamint az EasyPact és ComPact NSX megszakítókat. Ezek között megtalálhatók a ComPact INS250, INV100-250, NSX100-250, valamint az EasyPact CVS100-160 és CVS250 modellek, különböző vezérlési megoldásokkal, mint például a közvetlen előlapi forgatógomb vagy kapcsolókaros kivitel.
Műszakilag a termék 250 amperes névleges üzemi árammal rendelkezik, és 4 pólusú kivitelben készül. Az LVS04062 csatlakozóelem megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és ASTA minősítéssel rendelkezik. A termék nettó súlya 1,82 kg, és szállításkor kábelek nélkül érkezik. Egy készlet 4 darabból áll, így biztosítva a teljes készülék megfelelő bekötését minden póluson. Ez a réz alapanyagú csatlakozási megoldás vertikális rögzítésre van kialakítva, és széles kompatibilitást biztosít a különböző vezérlési módokkal: előlapi forgatógombos, kapcsolókaros, vagy oldalsó karral ellátott rögzített készülékekhez is használható.
Az LVS04062 áramhálózat elosztási kiegészítőként kategorizált termék rendkívül sokoldalú, hiszen számos különböző megszakítóval és kapcsolóval kompatibilis, akár földzárlat-védelem nélküli készülékekkel is. A telepítési útmutató részletesen tartalmazza a különböző modellek telepítési lehetőségeit, beleértve a 3P és 4P konfigurációkat, valamint a különböző terminál kialakításokat. A Schneider Electric LVS04062 cikkszámú Linergy BW univerzális tápcsatlakozója professzionális villamos szakemberek számára kínál megbízható és biztonságos megoldást a nagyobb teljesítményű áramkörök elosztásához, megkönnyítve a szabványos telepítést és a hosszú távú megbízható működést.
Schneider Electric PrismaSeT - LVS04062 -Csatlakozó univerzális telj.- csatlakozóbl. NS-INS250 műszaki adatok
Alapadatok
Termékcsalád: Linergy
Terméksorozat: Linergy
Terméktípus: Csatlakozó
Terméknév: Linergy BW
Terméknév: PrismaSeT PrismaSeT P elosztószekrény, PrismaSeT PrismaSeT G elosztószekrény, Linergy Linergy BW sín
Kategória: Áramhálózat elosztási kiegészítő
Tartozékok: Kábel nélkül
Szabványok: IEC 61439-1, elosztószekrénybe, IEC 61439-2, elosztószekrénybe
Tanúsítványok: ASTA
Kiegészítő adatok
Szekrény-készülék csatlakozás: Linergy BW univerzális tápellátási blokk
Pólusok leírása: 4P
Telepítési leírás: Kapcsolószekrény - szélesség 650 mm, Padlón álló elosztószekrény - szélesség 600 mm, Falra szerelhető elosztószekrény - szélesség 600 mm
Névleges üzemi áram [Ie]: 250 A
Nettó súly: 1,82 kg
Mennyiség készletenként: 4 db
Kompatibilis készülékek
ComPact: rögzített INS250 - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
ComPact: rögzített INV250 - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
EasyPact: rögzített CVS100...160 földzárlat védelem nélkül - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
EasyPact: rögzített CVS250 földzárlat védelem nélkül - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
EasyPact: rögzített CVS100...160 földzárlat védelem nélkül - vezérlés: kapcsolókar vertikális telepítés
EasyPact: rögzített CVS250 földzárlat védelem nélkül - vezérlés: kapcsolókar vertikális telepítés
ComPact: rögzített INV100 - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
ComPact: rögzített NSX100...160 földzárlat védelem nélkül - vezérlés: kapcsolókar vertikális telepítés
ComPact: rögzített NSX250 földzárlat védelem nélkül - vezérlés: kapcsolókar vertikális telepítés
ComPact: rögzített NSX100...160 földzárlat védelem nélkül - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
ComPact: rögzített NSX250 földzárlat védelem nélkül - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
ComPact: rögzített INV250 - vezérlés: oldalsó kar vertikális telepítés
ComPact: rögzített INS250 - vezérlés: oldalsó kar vertikális telepítés
ComPact: rögzített INV200 - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
ComPact: rögzített INV160 - vezérlés: közvetlen előlapi forgatógomb vertikális telepítés
