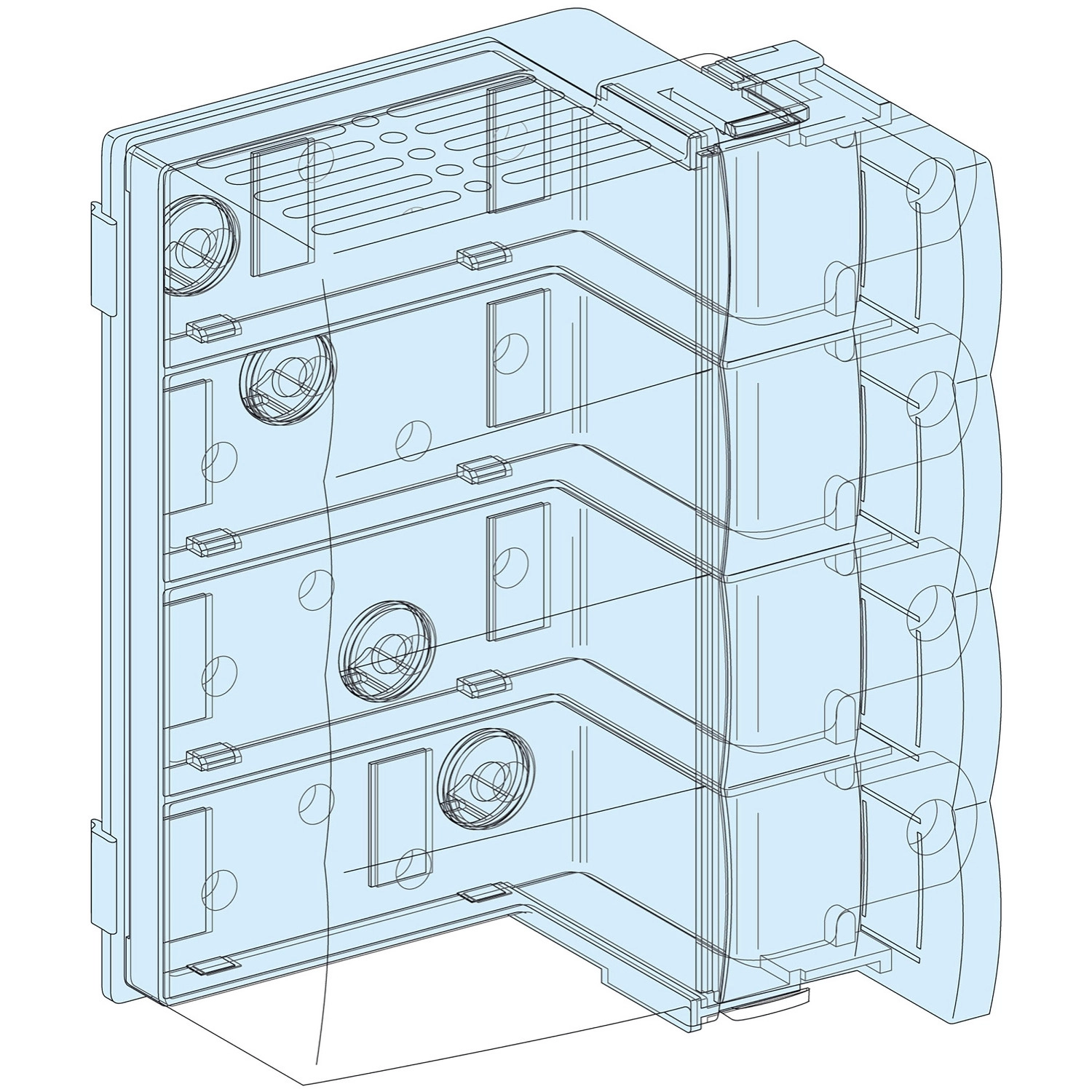

A Schneider Electric Linergy BW univerzális tápellátó blokkja kiváló megoldást kínál a PrismaSeT elosztórendszerek számára, különösen a 250A-es áramfelvétellel rendelkező 4 pólusú alkalmazásokhoz. Az LVS04060 cikkszámú teljesítmény-csatlakozó blokk kifejezetten NSX/CVS/INS/INV megszakítókkal való használatra tervezett, így ideális választás ipari és kereskedelmi elektromos rendszerek hatékony áramellátásának biztosításához.
A Linergy BW termékcsalád ezen eleme a Schneider Electric PrismaSeT P és PrismaSeT G szekrényeiben történő telepítésre optimalizált, akár álló, akár fali kivitelben. A termék sokoldalúságát bizonyítja, hogy többféle szekrénymérettel kompatibilis: használható 650 mm-es PrismaSeT P szekrényekkel, valamint 600 mm, 850 mm szélességű PrismaSeT G álló vagy fali szekrényekkel, továbbá kombinálható 600+300 mm-es vezetékcsatornás megoldásokkal is.
A készülék széles kompatibilitást biztosít a ComPact és EasyPact megszakító-családokkal: használható NSX100-160, NSX250, INS250, INV100, INV160, INV200, INV250, CVS100-160 és CVS250 típusú megszakítókkal, különböző kivitelekben (fix vagy dugaszolható, földzárlat-védelemmel vagy anélkül), valamint többféle vezérlési móddal (karos, forgatógombos vagy motoros működtetés). Az LVS04060 teljesítmény-csatlakozó blokk 250A névleges üzemi árammal rendelkezik, és az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően tervezett szekrényen belüli használatra. ASTA tanúsítvánnyal rendelkezik, ami garantálja a termék minőségét és megbízhatóságát.
A műszaki adatok között érdemes kiemelni a precíz méreteket: a termék kb. 190 mm magasságú, 125,8 mm szélességű és 95,2 mm mélységű, amely kompakt kialakítást biztosít a szekrényeken belül. A Linergy BW buszbarra való csatlakozási lehetőség további rugalmasságot biztosít a rendszer kiépítésekor. Az áramellátó blokk pontos műszaki méretei és telepítési útmutatói részletes technikai dokumentációban találhatók, amelyek segítik a szakszerű beépítést.
Schneider Electric PrismaSeT - LVS04060 -Teljesítmény-csatlakozó blokk NS250 műszaki adatok
Általános jellemzők
Terméktípus: Univerzális teljesítmény-csatlakozó blokk
Termékcsalád: Linergy BW
Kompatibilitás: NSX/CVS/INS/INV megszakítókkal
Névleges áram: 250A
Pólusok száma: 4P
Tartozékok: Csatlakozással
Szabványok és tanúsítványok
Alkalmazott szabványok: IEC 61439-1, IEC 61439-2 (szekrényen belüli használatra)
Termék tanúsítványok: ASTA
Telepítési jellemzők
Szekrény-eszköz csatlakozás: Linergy BW buszbár
Telepítési leírás: 650 mm szekrényszélességhez, 600 mm álló szekrényhez, 600 mm fali szekrényhez, 850 mm álló szekrényhez, 600 mm pack szekrényhez, 600 + 300 mm álló szekrény + vezetékcsatornához, 600 + 300 mm fali szekrény + vezetékcsatornához
Méretek
A termék magassága kb. 190 mm, szélessége 125,8 mm, mélysége 95,2 mm
Nettó tömeg: 1,18 kg
Kompatibilis készülékek
A termék kompatibilis számos ComPact és EasyPact megszakítóval, beleértve a következő típusokat:
- ComPact fix NSX100-160 és NSX250 modellek földzárlat-védelemmel vagy anélkül
- ComPact fix INS250, INV100, INV160, INV200, INV250 modellek
- ComPact dugaszolható NSX100-160 és NSX250 modellek földzárlat-védelemmel vagy anélkül
- EasyPact fix CVS100-160 és CVS250 modellek földzárlat-védelemmel vagy anélkül
