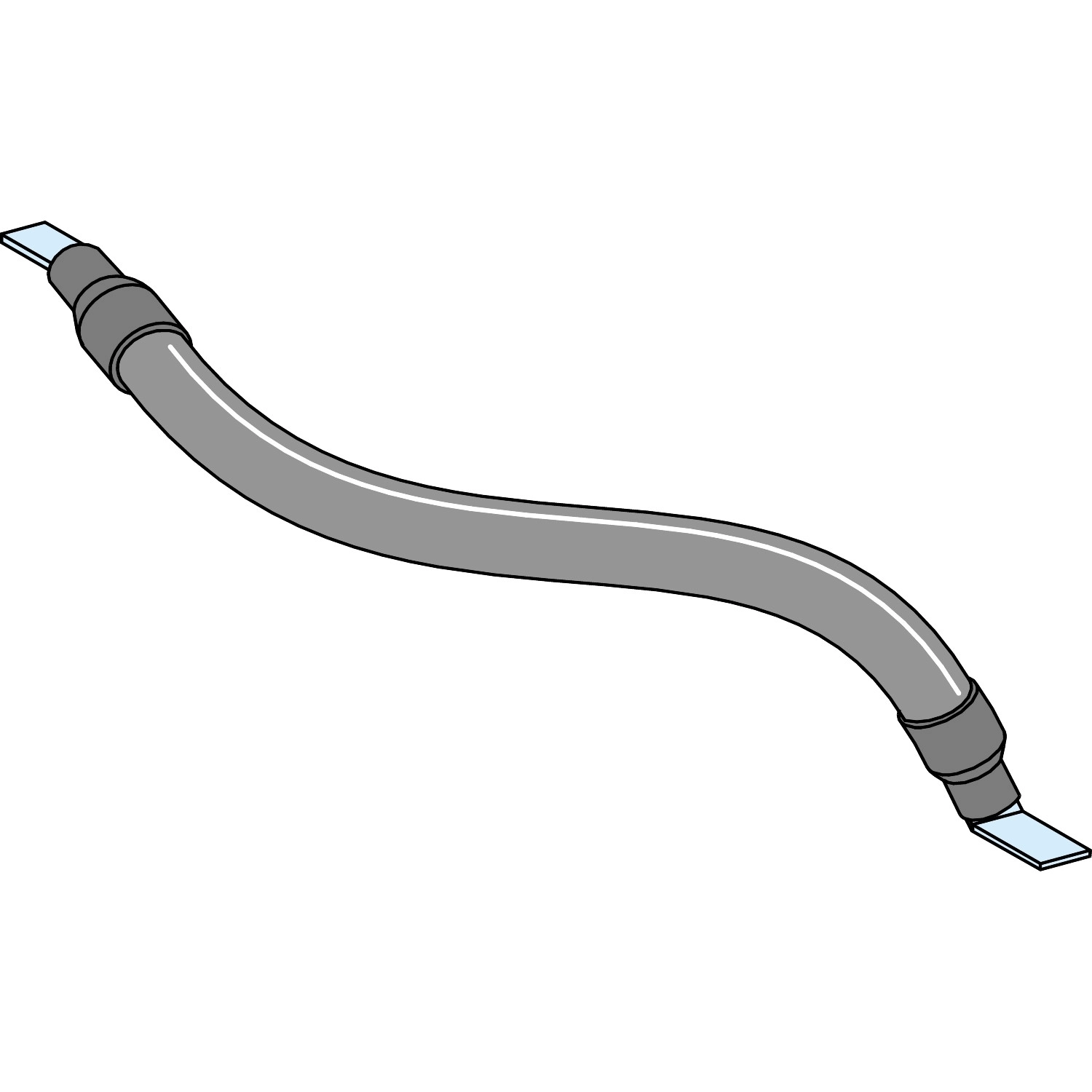

A Schneider Electric Linergy DX termékcsalád részeként a LVS04047 rugalmas csatlakozóelem kiváló megoldást jelent az áramellátó rendszerek összekapcsolására komplex villamos elosztó rendszerekben. Ez a 4x125A terhelhetőségű, 240 mm hosszúságú flexibilis csatlakozóelem egy speciális véglezáró illesztéssel rendelkezik a könnyű és megbízható csatlakoztatáshoz tunnel terminálokhoz.
A LVS04047 rugalmas csatlakozóelem elsősorban PrismaSeT G, PrismaSeT P és PrismaSeT Pack 250 elosztószekrények, valamint Linergy DX elosztóblokkokkal való összekapcsolására tervezték. Kompatibilis számos telepítési környezettel, beleértve a 300 mm szélességű padlón álló vagy falra szerelt vezetékcsatornákat, 600-800 mm szélességű szekrényeket és 555-650 mm szélességű moduláris rendszereket.
Ez a csatlakozóelem rendkívül sokoldalúan használható, hiszen széles körű készülékcsatlakoztatási lehetőséget biztosít. Kompatibilis többek között a Multi9 és Acti 9 sorozatú kapcsolóberendezésekkel (mint például NG125, C120, iC120 megszakítók), valamint a ComPact termékcsalád számos elemével (INS40-tól INS160-ig), beleértve a föld zárlati védelemmel ellátott vagy anélküli kiviteleket is. Támogatja mind a billenő kapcsolós, mind a forgókaros vezérlésű berendezéseket, vertikális telepítésben is. A csatlakoztatáshoz fontos megjegyezni, hogy az INS40...160 készülékekhez külön megrendelhető kiegészítő csatlakozó szükséges.
A LVS04047 termék műszaki paraméterei között kiemelendő a 125 A névleges üzemi áram, amely megfelel a leggyakoribb ipari és kereskedelmi alkalmazások igényeinek. A 240 mm-es hossz kellő rugalmasságot biztosít a komplex rendszerek összekapcsolásánál, miközben biztonságos és stabil áramátvitelt tesz lehetővé. Az ASTA tanúsítvánnyal rendelkező termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, amelyek garantálják a magas minőséget és megbízhatóságot a kisfeszültségű kapcsolóberendezés-kombinációkra vonatkozóan.
Minden szettben 4 darab csatlakozóelem található, így teljes háromfázisú rendszerek kiépítésére is alkalmas egy készlet. A Schneider Electric LVS04047 rugalmas csatlakozóelemei a professzionális villanyszerelők és rendszerintegrátorok számára értékes komponensek, amelyek hozzájárulnak a biztonságos, megbízható és szabványoknak megfelelő villamos elosztórendszerek kialakításához.
Schneider Electric PrismaSeT - LVS04047 -5 NG-INS125 csatlakozás Distriblochoz műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Termékcsoport: Linergy
Termék típus: Rugalmas csatlakozóelem
Termék neve: Linergy DX
Kompatibilis termékek: PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250 elosztószekrények, Linergy DX elosztóblokk
Tartozék kategória: Árameloszlási kiegészítő
Szabványok: IEC 61439-2, IEC 61439-1
Tanúsítványok: ASTA
Műszaki specifikáció
Névleges üzemi áram: 125 A
Hosszúság: 240 mm
Mennyiség szettben: 4 db
Telepítési információk
Szekrény-készülék csatlakozás: Linergy DX elosztóblokk
Telepítési lehetőségek:
- Padlón álló vezetékcsatorna - szélesség 300 mm
- Falra szerelt vezetékcsatorna - szélesség 300 mm
- Szekrény - szélesség 650 mm
- Padlón álló szekrény - szélesség 600 mm
- Falra szerelt szekrény - szélesség 600 mm
- Szekrény - szélesség 800 mm
- Pack szekrény - szélesség 555 mm
- Pack szekrény - szélesség 600 mm
Kompatibilis eszközök
Multi9: rögzített NG125 földzárlat védelem nélkül - vezérlés: billenőkapcsoló
Multi9: rögzített NG125 földzárlat védelemmel - vezérlés: billenőkapcsoló
ComPact: rögzített INS40/63/100/125/160 - vezérlés: közvetlen előlapi forgófogantyú függőleges telepítés
Acti 9: rögzített iC120/C120 földzárlat védelemmel/nélkül - vezérlés: billenőkapcsoló
Multi9: rögzített NG125 NA - vezérlés: billenőkapcsoló
ComPact: rögzített NG160 NA/NSXm földzárlat védelemmel/nélkül - vezérlés: billenőkapcsoló
Használati feltételek
Megjegyzés: INS40...160 készülékekhez további csatlakozó szükséges (külön rendelendő)
