A Schneider Electric Linergy DX LVS04046 elosztó blokk egy univerzális és rendkívül hatékony megoldás az áramellátás elosztására a modern villamos rendszerekben. Ez a 4P kialakítású, NG160 6M 52 lyukas modell a Linergy termékcsalád kiemelkedő tagja, amely maximális teljesítményt és megbízhatóságot nyújt az ipari és kereskedelmi alkalmazásokban egyaránt.
A Linergy DX LVS04046 elosztó blokk tökéletesen illeszkedik a Schneider Electric PrismaSeT sorozathoz, beleértve a PrismaSeT G, PrismaSeT P, Prisma PH és PrismaSeT Pack 250 szekrényeket. A készülék kompatibilis számos különböző áramköri megszakítóval, többek között az Acti 9 C120 és iC120, ComPact INS40-160, Multi9 NG125, ComPact NG160 és NSXm készülékekkel, földzárlati védelemmel vagy anélkül. Ez a sokoldalúság lehetővé teszi, hogy a LVS04046 elosztó blokkot szinte bármilyen elektromos rendszerhez illeszthessed, biztosítva az optimális árameloszlást és védelmet.
A műszaki paramétereket tekintve a Linergy DX LVS04046 imponáló specifikációkkal rendelkezik. A névleges üzemi feszültség 690 V AC, míg a névleges szigetelési feszültség 750 V AC. A névleges lökőfeszültség-állóság 8 kV, a névleges üzemi áram pedig 160 A 40 °C-on. A névleges rövid idejű zárlati áramot 4,5 kA-re tervezték 1 másodperces időtartamra, a névleges csúcsáram pedig 20 kA. Az aktiválási I²t értéke 20250000 A².s, ami kiváló védelmet biztosít a rendszered számára. A készülék 9 mm-es osztással rendelkezik, és összesen 12 pozíció áll rendelkezésre a vezetékek csatlakoztatásához. A csatlakozók többféle méretű és típusú vezetéket fogadnak, rugós és alagút típusú kialakításban, rugalmas és merev kábelekhez egyaránt, 1,5-től 25 mm²-ig terjedő mérettartományban.
A Linergy DX LVS04046 kompakt méretekkel rendelkezik: magassága 127 mm, szélessége 108 mm, mélysége pedig mindössze 48 mm. Az antracitszürke (RAL 7016) színű készülék DIN sínre szerelhető, így könnyen beilleszthető a meglévő rendszerekbe. A blokk előszerelt rugalmas csatlakozásokkal, fázisazonosító öntapadós címkékkel és azonosító címkével érkezik, megkönnyítve a telepítést és a későbbi karbantartást. Fontos megjegyezni, hogy az INS40-160 eszközökhöz külön rendelendő kiegészítő csatlakozó szükséges. A készülék 3-as szennyezettségi fokú környezetben használható, és megfelel az IEC 60947-7-1, IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal. Üzemi hőmérséklet-tartománya -25 és +55 °C között van, így szélsőséges körülmények között is megbízhatóan működik. Tűzállósága kiváló, ellenállása izzóhuzalos vizsgálaton 960 °C az IEC 60695-2-11 szabvány szerint.

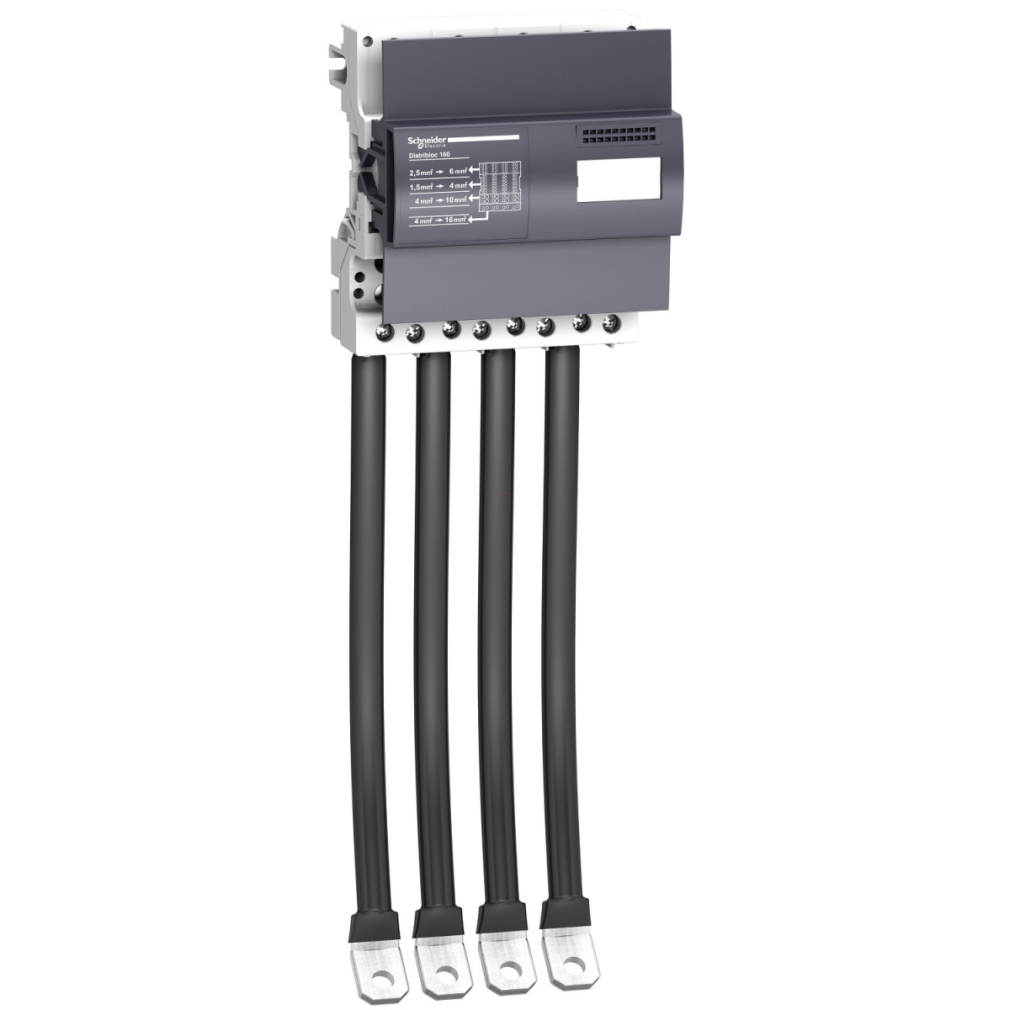

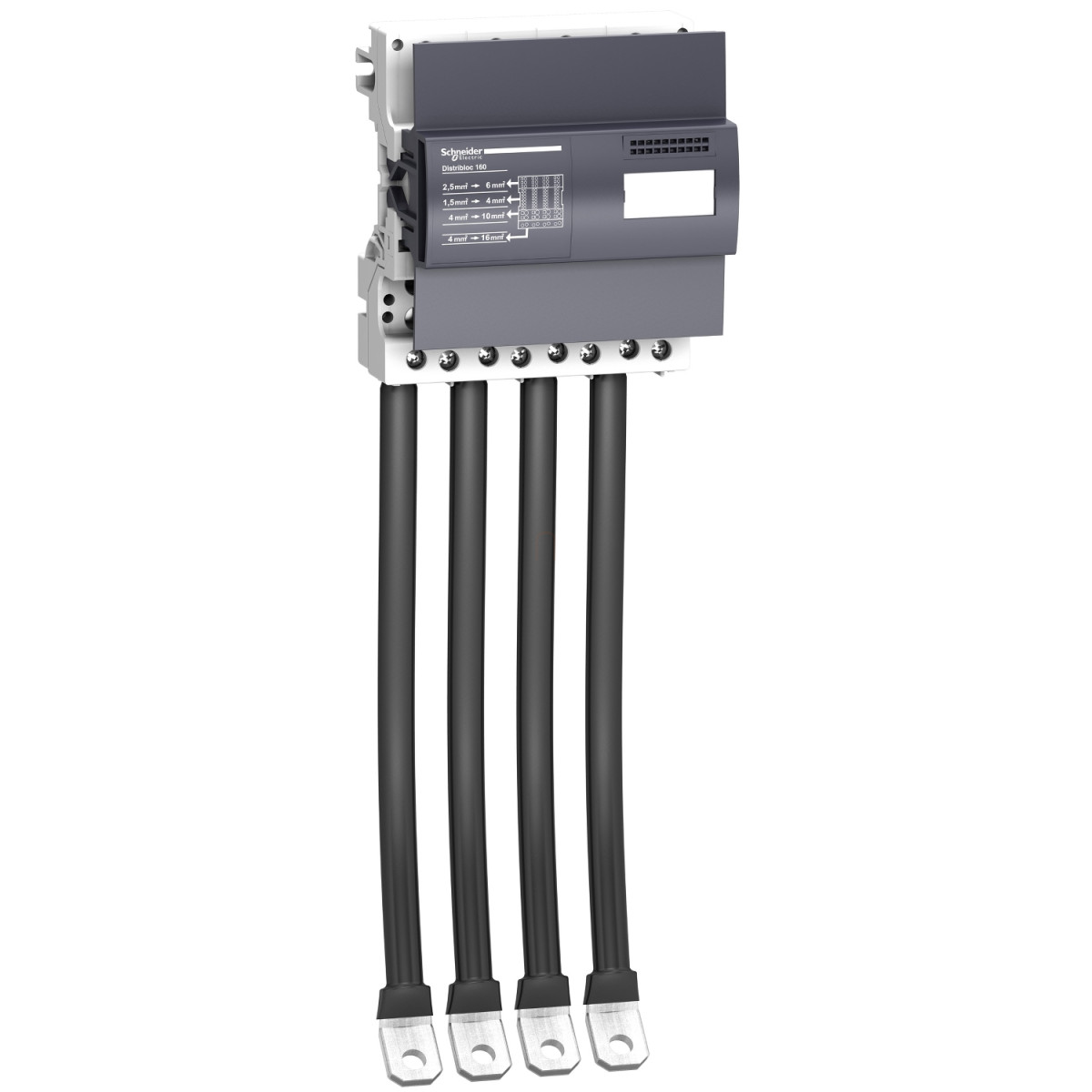

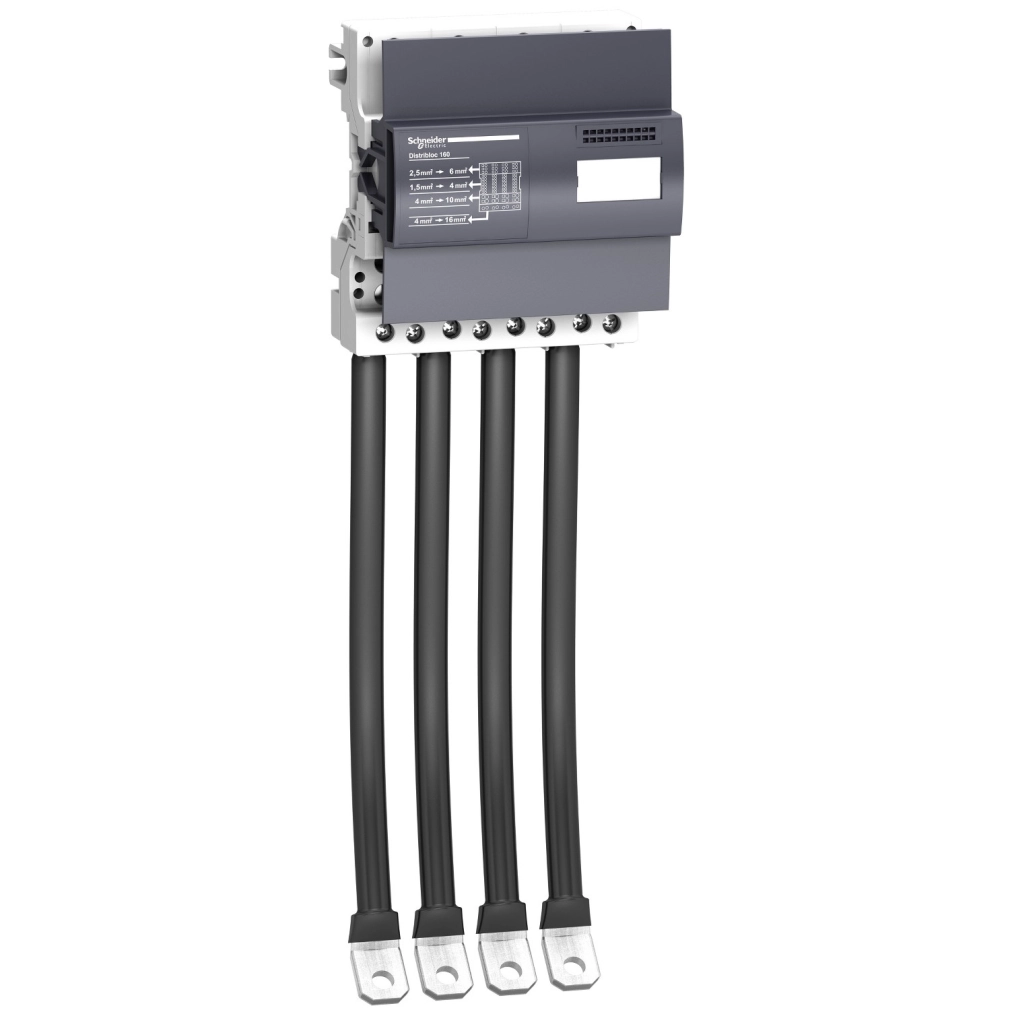

Schneider Electric PrismaSeT - LVS04046 -Distribloc 160 + csatlakozás műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Elosztó blokk
Terméknév: Linergy DX
Kompatibilis sorozatok: PrismaSeT PrismaSeT G szekrény, PrismaSeT PrismaSeT P szekrény, PrismaSeT Prisma PH szekrény, PrismaSeT PrismaSeT Pack 250 szekrény
Kategória: Árameloszlási kiegészítő
IP védettség: IPxx B
Felszereltség
Öntapadó címkék fázisazonosításhoz, Azonosító címke, Előregyártott rugalmas csatlakozás
Használati feltételek
INS40...160 készülékekhez kiegészítő csatlakozó szükséges (külön rendelendő)
Telepítés és kompatibilitás
Rögzítés: DIN sín
Kompatibilis eszközök: Acti 9: rögzített C120 földzárlat-védelemmel - vezérlés: kapcsoló, Acti 9: rögzített C120 földzárlat-védelem nélkül - vezérlés: kapcsoló, Acti 9: rögzített iC120 földzárlat-védelemmel - vezérlés: kapcsoló, Acti 9: rögzített iC120 földzárlat-védelem nélkül - vezérlés: kapcsoló, ComPact: rögzített INS40 - vezérlés: közvetlen elülső forgó fogantyú - függőleges telepítés, ComPact: rögzített INS63 - vezérlés: közvetlen elülső forgó fogantyú - függőleges telepítés, ComPact: rögzített INS100 - vezérlés: közvetlen elülső forgó fogantyú - függőleges telepítés, ComPact: rögzített INS125 - vezérlés: közvetlen elülső forgó fogantyú - függőleges telepítés, ComPact: rögzített INS160 - vezérlés: közvetlen elülső forgó fogantyú - függőleges telepítés, Multi9: rögzített NG125 földzárlat-védelemmel - vezérlés: kapcsoló, Multi9: rögzített NG125 földzárlat-védelem nélkül - vezérlés: kapcsoló, Multi9: rögzített NG125 NA - vezérlés: kapcsoló, ComPact: rögzített NG160 földzárlat-védelemmel - vezérlés: kapcsoló, ComPact: rögzített NG160 földzárlat-védelem nélkül - vezérlés: kapcsoló, ComPact: rögzített NG160 NA földzárlat-védelem nélkül - vezérlés: kapcsoló, ComPact: rögzített NSXm földzárlat-védelem nélkül - vezérlés: kapcsoló - függőleges telepítés, ComPact: rögzített NSXm földzárlat-védelemmel - vezérlés: kapcsoló - függőleges telepítés
Elektromos tulajdonságok
Pólusok: 4P
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áramerősség [Ie]: 160 A 40 °C-on
Névleges rövid idejű zárlati áram [Icw]: 4,5 kA 1 s-ig
Névleges csúcsáram [Ipk]: 20 kA
I²t aktiváláskor: 20250000 A².s
Csatlakozások - terminálok
Elosztás: rugós csatlakozó, 2 x 4...10 mm² (rugalmas), Elosztás: rugós csatlakozó, 2 x 4...10 mm² (merev), Elosztás: rugós csatlakozó, 3 x 2,5...6 mm² (rugalmas), Elosztás: rugós csatlakozó, 3 x 2,5...6 mm² (merev), Elosztás: rugós csatlakozó, 7 x 1,5...4 mm² (rugalmas), Elosztás: rugós csatlakozó, 7 x 1,5...4 mm² (merev), Elosztás: alagút típusú csatlakozó, 1 x 4...16 mm² (rugalmas), Elosztás: alagút típusú csatlakozó, 1 x 4...25 mm² (merev), Tápellátás: kábel érvéghüvellyel
Fizikai jellemzők
9 mm felosztások: 12
Magasság: 127 mm
Szélesség: 108 mm
Mélység: 48 mm
Szín: Antracitszürke (RAL 7016)
Környezeti feltételek
Szennyezettségi fok: 3
Izzóhuzalos vizsgálati ellenállás: 960 °C az IEC 60695-2-11 szerint
Szabványok: IEC 60947-7-1, IEC 61439-1 (szekrényen belül), IEC 61439-2 (szekrényen belül)
Terméktanúsítványok: ASTA
Környezeti hőmérséklet működés közben: -25...55 °C
