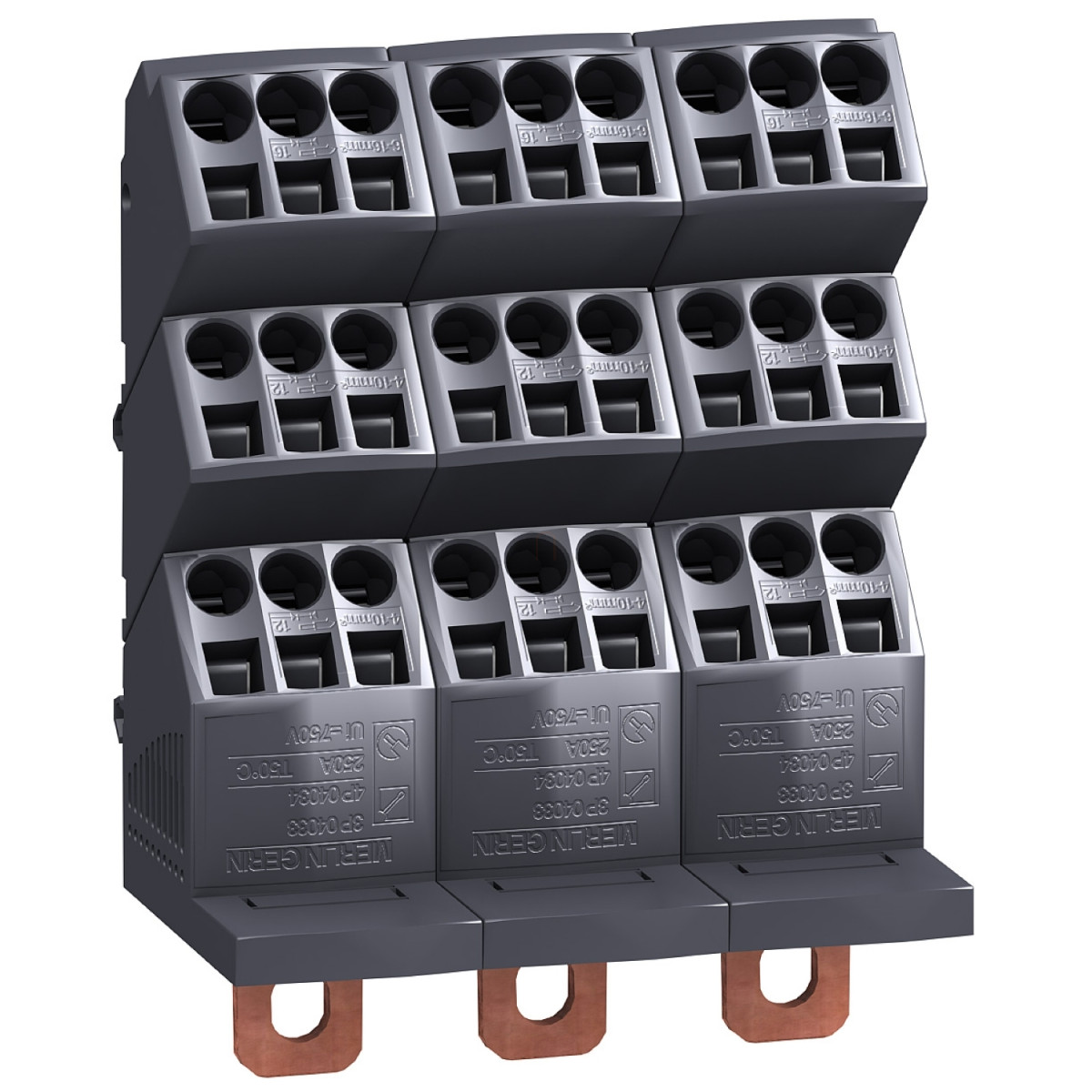

A Schneider Electric Linergy DP elosztóblokk egy professzionális villamos áramkörelosztó megoldás, amelyet kifejezetten a ComPacT megszakítók 3P, 250A-es változataihoz fejlesztettek ki. Ez a LVS04033 típusjelzésű komponens 27 csatlakozási pontot kínál a hatékony áramelvezetéshez és -elosztáshoz villamossági szerelési munkák során.
A Linergy DP elosztóblokk széles kompatibilitási tartománnyal rendelkezik, és tökéletesen illeszkedik a Schneider Electric PrismaSeT termékcsalád különböző enclosure (tokozás) típusaihoz, beleértve a PrismaSeT G, PrismaSeT P, Prisma PH és PrismaSeT Pack 250 szériákat. Ez a sokoldalúság lehetővé teszi, hogy különböző villamos elosztórendszerekbe könnyen integrálható legyen. A blokk számos megszakító típussal kompatibilis, beleértve az EasyPact, ComPact NSX és ComPact INS/INV sorozatot, horizontális és vertikális telepítési lehetőségekkel.
A komponens műszaki jellemzői kiemelkedőek: 690V AC névleges üzemi feszültség (Ue), 750V AC névleges szigetelési feszültség (Ui) és 8 kV névleges lökőfeszültség-állóság (Uimp). Az elosztóblokk 250A névleges üzemi árammal (Ie) rendelkezik 40°C környezeti hőmérsékleten, és képes elviselni 8,5 kA rövidzárlati áramot 1 másodpercig, valamint 30 kA csúcsáramot. Ezek a tulajdonságok biztosítják a biztonságos és megbízható működést még nagy terhelés vagy rövidzárlat esetén is. A termék I²t értéke aktiváláskor 72250000 A².s, ami tovább erősíti a túlterhelés elleni védelem képességét.
Az antracitszürke (RAL 7016) színű Linergy DP elosztóblokk kompakt kialakítású: 140 mm magas, 105 mm széles és 64 mm mély, nettó súlya pedig mindössze 0,74 kg. A csatlakozók tekintetében a betáplálási oldal közvetlen csatlakozást biztosít 120 mm² keresztmetszetű kábelek számára, míg az elosztási oldalon rugós sorkapcsok találhatók, amelyek különböző vezetékméreteket fogadnak el: 6 db 4-10 mm² vagy 3 db 6-16 mm² (mind hajlékony, mind merev kábelek esetén). Ez a kialakítás maximális rugalmasságot biztosít a különböző vezetékezési igényekhez.
A Schneider Electric LVS04033 Linergy DP elosztóblokk megfelel a nemzetközi szabványoknak, többek között az IEC 60947-7-1, valamint az IEC 61439-1 és IEC 61439-2 tokozáson belüli követelményeinek. A termék rendelkezik ASTA tanúsítvánnyal, és széles, -25°C és +55°C közötti üzemi hőmérséklet-tartományban használható. Emellett 3-as szennyezettségi fokozat és III-as túlfeszültségi kategória jellemzi, továbbá 960°C-os izzóhuzalos tesztnek is megfelel az IEC 60695-2-11 szabvány szerint, ami kiemelkedő tűzállóságot biztosít. Ezek a tulajdonságok ideálissá teszik a terméket professzionális villamos telepítésekhez, ahol a megbízhatóság, a biztonság és a sokoldalúság elengedhetetlen.
Schneider Electric PrismaSeT - LVS04033 -Polybloc 250A 3P műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Terméksorozat: Linergy
Termék típusa: Elosztóblokk
Termék neve: Linergy DP
Kompatibilitás: PrismaSeT PrismaSeT G tokozás, PrismaSeT PrismaSeT P tokozás, PrismaSeT Prisma PH tokozás, PrismaSeT PrismaSeT Pack 250 tokozás
Kategória: Árameloszlási kiegészítő
IP védettség: IPxx B
Műszaki paraméterek
Pólusok leírása: 3P
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 250 A (40 °C-on)
Névleges rövid idejű áram [Icw]: 8.5 kA (1 másodpercig)
Névleges csúcsáram [Ipk]: 30 kA
I²t aktiváláskor: 72250000 A².s
Csatlakozások - kapcsok
Betáplálás: közvetlen csatlakozás 120 mm²
Elosztás: rugós kapocs (fázis), 6 x 4…10 mm² (hajlékony)
Elosztás: rugós kapocs (fázis), 3 x 6…16 mm² (hajlékony)
Elosztás: rugós kapocs (fázis), 6 x 4…10 mm² (merev)
Elosztás: rugós kapocs (fázis), 3 x 6…16 mm² (merev)
Méretek
Magasság: 140 mm
Szélesség: 105 mm
Mélység: 64 mm
Fizikai jellemzők
Szín: Antracitszürke (RAL 7016)
Környezeti feltételek
Szennyezettségi fok: 3
Túlfeszültségi kategória: III
Izzóhuzal ellenállás: 960 °C (IEC 60695-2-11 szerint)
Szabványok: IEC 60947-7-1, IEC 61439-1 (tokozáson belül), IEC 61439-2 (tokozáson belül)
Termék tanúsítványok: ASTA
Üzemi környezeti hőmérséklet: -25…55 °C
Felszerelési információk
Szerelési tartó: Szerelőlap, DIN sín
