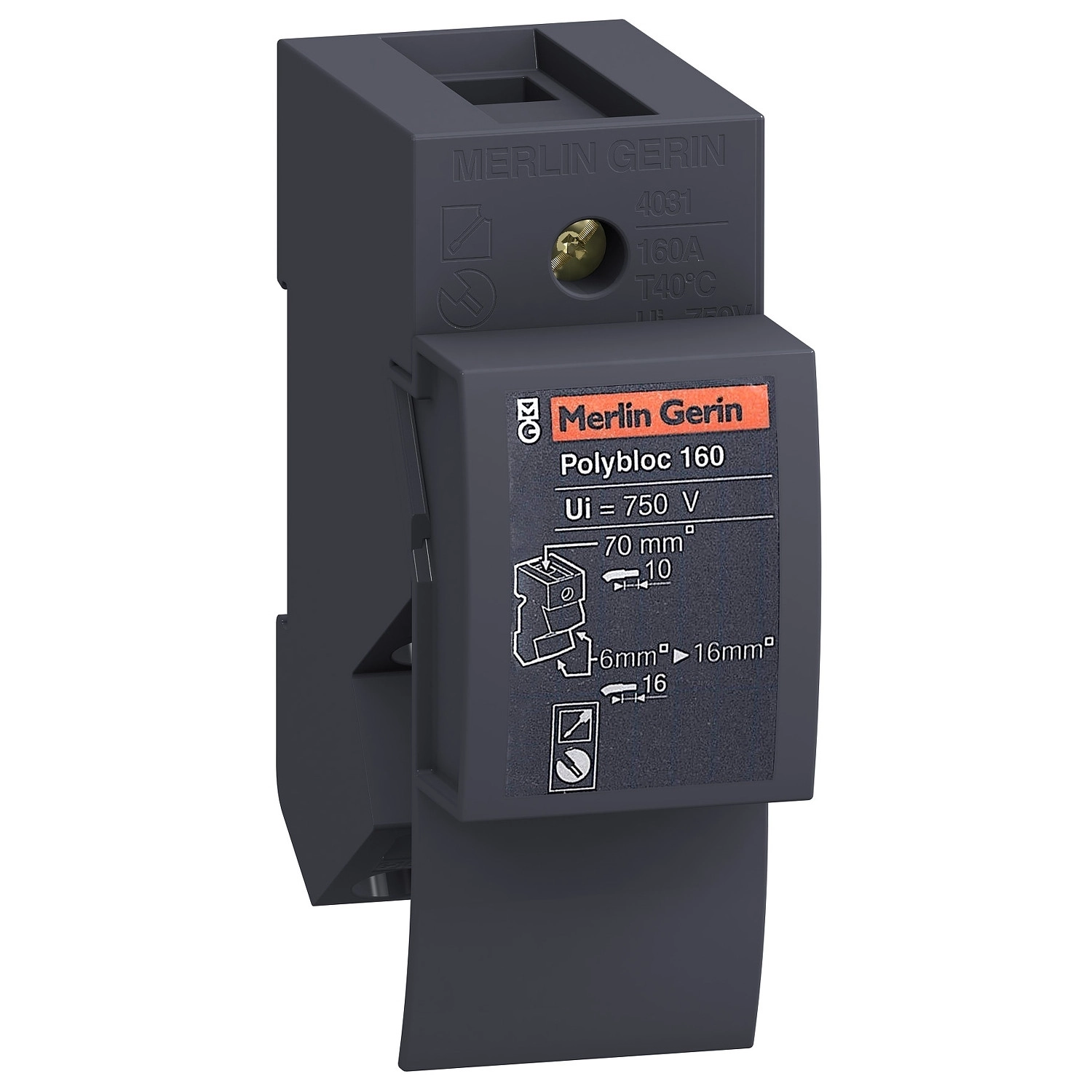

A Schneider Electric Linergy DX elosztóblokk (LVS04031) egy rendkívül megbízható, hatékony és sokoldalú áramelosztási megoldás, amely kifejezetten a ComPacT készülékekhez lett kifejlesztve. Ez az 1 pólusú, 160A-es, 4 modulos, 6 lyukkal rendelkező elosztóblokk tökéletes választás ipari és kereskedelmi villamos rendszerek áramelosztásához, ahol a biztonság és a megbízhatóság elsődleges fontosságú.
A Linergy DX elosztóblokk kompatibilis a Schneider Electric számos rendszerével, köztük a PrismaSeT G, PrismaSeT P, Prisma PH és PrismaSeT Pack 250 készülékházakkal, valamint a Spacial készülékházakkal is. A termék DIN sínre szerelhető, és rendkívül széles körben használható különböző eszközökkel, beleértve az Acti 9, ComPact, FuPact, Multi9 és más sorozatú eszközöket. Ez a kompatibilitás teszi különösen értékessé a villamos rendszerek tervezői és telepítői számára, hiszen rugalmasságot biztosít a különböző alkalmazások és rendszerkonfigurációk esetén.
A termék műszaki paraméterei lenyűgözőek: 690V AC névleges üzemi feszültség, 750V AC névleges szigetelési feszültség, 8 kV névleges lökőfeszültség-állóság, 160A névleges üzemi áram és 160A névleges áramerősség 40°C-on. A rövid idejű áramállóság 5,5 kA 1 másodpercig, a csúcs áramállóság pedig 24 kA. A csatlakozási lehetőségek rugalmasak: a tápellátási oldalon 70 mm² keresztmetszetű (hajlékony vagy merev) alagútcsatlakozók, míg az elosztási oldalon 6 db 6-16 mm² keresztmetszetű (hajlékony vagy merev) rugós csatlakozók állnak rendelkezésre. A termék 4 db 9 mm-es osztásközzel és összesen 2 db 18 mm-es modullal rendelkezik. A méretei kompaktak: 95 mm magasság, 36 mm szélesség és 70 mm mélység, a színe pedig antracitszürke (RAL 7016).
Az LVS04031 elosztóblokk kiváló minőségét és megbízhatóságát számos tanúsítvány és megfelelőség is alátámasztja. A termék megfelel többek között az IEC 61439-1, IEC 61439-2 és IEC 60947-7-1 szabványoknak, valamint ASTA tanúsítvánnyal is rendelkezik. A környezeti teljesítménye is kiemelkedő: a szennyezettségi fok 3, és 960°C-os izzóhuzalos tesztnek is megfelel az IEC 60695-2-11 szerint. Ez a termék tökéletes választás olyan professzionális felhasználók számára, akik megbízható, biztonságos és rugalmas áramelosztási megoldást keresnek ipari és kereskedelmi alkalmazásokhoz, ahol a teljesítmény és a biztonság nem ismer kompromisszumot.
Schneider Electric PrismaSeT - LVS04031 -Polybloc 160A 1P műszaki adatok
Fő jellemzők
Termékvonal: Linergy
Termékcsalád: Linergy
Termék típusa: Elosztóblokk
Termék neve: Linergy DX
Kompatibilitás: PrismaSeT PrismaSeT G készülékház, PrismaSeT PrismaSeT P készülékház, PrismaSeT Prisma PH készülékház, PrismaSeT PrismaSeT Pack 250 készülékház, Spacial készülékházak
Tartozék/különálló alkatrész kategória: Áramosztó tartozék
IP védettségi fokozat: IPxx B
Villamos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 160 A
Névleges áramerősség [In]: 160 A 40 °C-on
Névleges rövid idejű áramállóság [Icw]: 5,5 kA 1 mp-ig
Névleges csúcs áramállóság [Ipk]: 24 kA
I²t aktiváláskor: 30250000 A².s
Csatlakozások
Csatlakozók - terminálok: Tápellátás: alagútcsatlakozó 70 mm² (hajlékony), Tápellátás: alagútcsatlakozó 70 mm² (merev), Elosztás: rugós csatlakozó, 6 x 6...16 mm² (hajlékony), Elosztás: rugós csatlakozó, 6 x 6...16 mm² (merev)
9 mm-es osztásközök: 4
18 mm-es modulok teljes száma: 2
Fizikai jellemzők
Magasság: 95 mm
Szélesség: 36 mm
Mélység: 70 mm
Szín: Antracitszürke (RAL 7016)
Szerelés
Szerelési alap: DIN sín
Környezeti jellemzők
Szennyezettségi fok: 3
Izzóhuzal-állóság: 960 °C az IEC 60695-2-11 szerint
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, készülékházon belül, IEC 61439-2, készülékházon belül, IEC 60947-7-1
Terméktanúsítványok: ASTA
