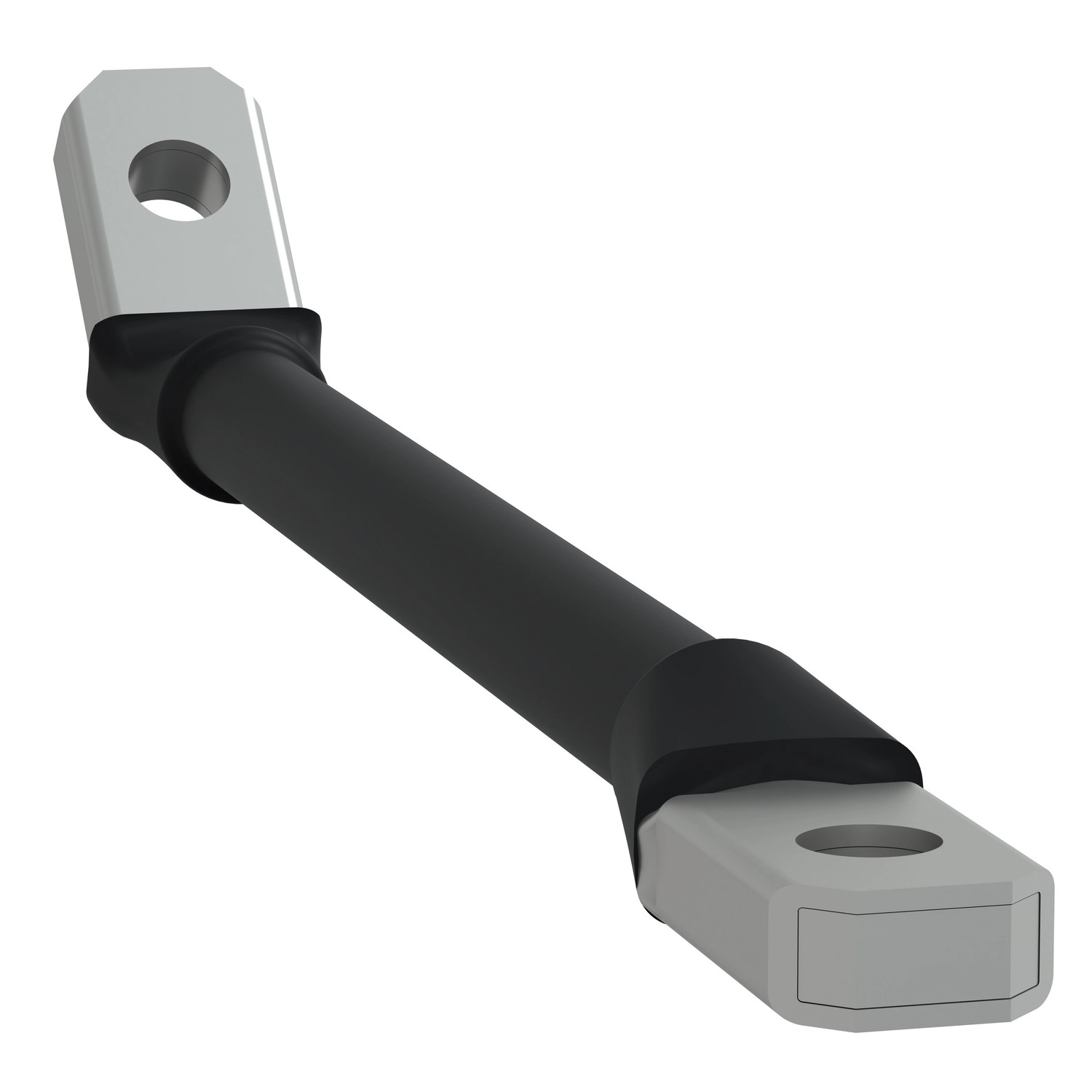

A Schneider Electric Linergy FM rugalmas csatlakozók, LVS04021 cikkszámmal, kifejezetten villamos elosztóberendezésekben történő áramátvitelre lettek kifejlesztve. Ezek a 200A-es flexibilis csatlakozók lehetővé teszik a Linergy BW szigetelt gyűjtősín és a Linergy FM készüléktápláló közötti megbízható összeköttetést. A négyes készletként forgalmazott termék ideális megoldást kínál a modern villamos elosztórendszerek kiépítéséhez.
A Linergy FM rugalmas csatlakozók tervezésénél a Schneider Electric kiemelten figyelt a gyakorlati alkalmazhatóságra. A csatlakozókat 4P konfigurációban szállítják, így alkalmasak a teljes háromfázisú + nullás rendszerek kialakításához. Az összekötők antracitszürke (RAL 7016) színűek, ami nemcsak esztétikailag illeszkedik a PrismaSeT G és PrismaSeT P elosztószekrényekhez, hanem a professzionális megjelenést is biztosítja a telepített rendszernek. A csatlakozók hossza 400 mm, ami kellő rugalmasságot biztosít a különböző elrendezések kialakításához, miközben megbízható áramátvitelt garantál a 200A névleges üzemi áram mellett.
Műszaki szempontból a Linergy FM csatlakozók megfelelnek az IEC 61439-1 és IEC 61439-2 szabványoknak, amelyek az alacsony feszültségű kapcsoló- és vezérlőberendezésekre vonatkoznak. Az ASTA tanúsítvány igazolja a termék minőségét és megbízhatóságát. A csatlakozók telepítése 600 mm vagy annál szélesebb elosztószekrényekben javasolt, így biztosítva a megfelelő szerelési helyet és a biztonságos üzemeltetést. A műszaki rajzok részletes méretadatokat tartalmaznak, többek között a 6,2 mm-es, 13 mm-es, 32,9 mm-es, 96 mm-es, 30,2 mm-es és 159,2 mm-es kulcsfontosságú méreteket, valamint a 6,5 mm-es és 8,6 mm-es furat- és csatlakozási pontok adatait.
A Schneider Electric LVS04021 Linergy FM rugalmas csatlakozó szett tömege mindössze 0,78 kg, ami megkönnyíti a kezelést és a telepítést. A termék kompatibilis a Schneider Electric PrismaSeT termékcsaláddal, különösen ajánlott a PrismaSeT G és PrismaSeT P elosztószekrényekhez. A csatlakozók rugalmas kialakítása lehetővé teszi, hogy alkalmazkodjanak a különböző szerelési körülményekhez, miközben biztonságos és stabil kapcsolatot biztosítanak a 200A-es áramelosztó rendszerekben. Az LVS04021 cikkszámú rugalmas csatlakozók kiváló minőségű anyagokból készülnek, ami garantálja a hosszú élettartamot és a megbízható működést még nagy terhelés mellett is.
Schneider Electric PrismaSeT - LVS04021 -Powerclip csatlakozó 200A-es Multicliphez műszaki adatok
Általános információk
Termékcsalád: Linergy
Terméktípus: Rugalmas csatlakozó
Terméknév: Linergy FM
Cikkszám: LVS04021
Kategória: Árameloszlás kiegészítő
Műszaki jellemzők
Csatlakozási funkció: Linergy FM elosztóblokk csatlakoztatása Linergy BW gyűjtősínhez
Pólusok: 4P
Névleges áramerősség: 200 A
Szín: Antracitszürke (RAL 7016)
Hosszúság: 400 mm
Szerelési információk
Ajánlott telepítés: Legalább 600 mm széles elosztószekrényben
Kompatibilitás: PrismaSeT G elosztószekrény, PrismaSeT P elosztószekrény, Linergy FM 200 A eszköz
Szabványok és tanúsítványok
Szabványok: IEC 61439-1 (elosztószekrényen belül), IEC 61439-2 (elosztószekrényen belül)
Tanúsítványok: ASTA
