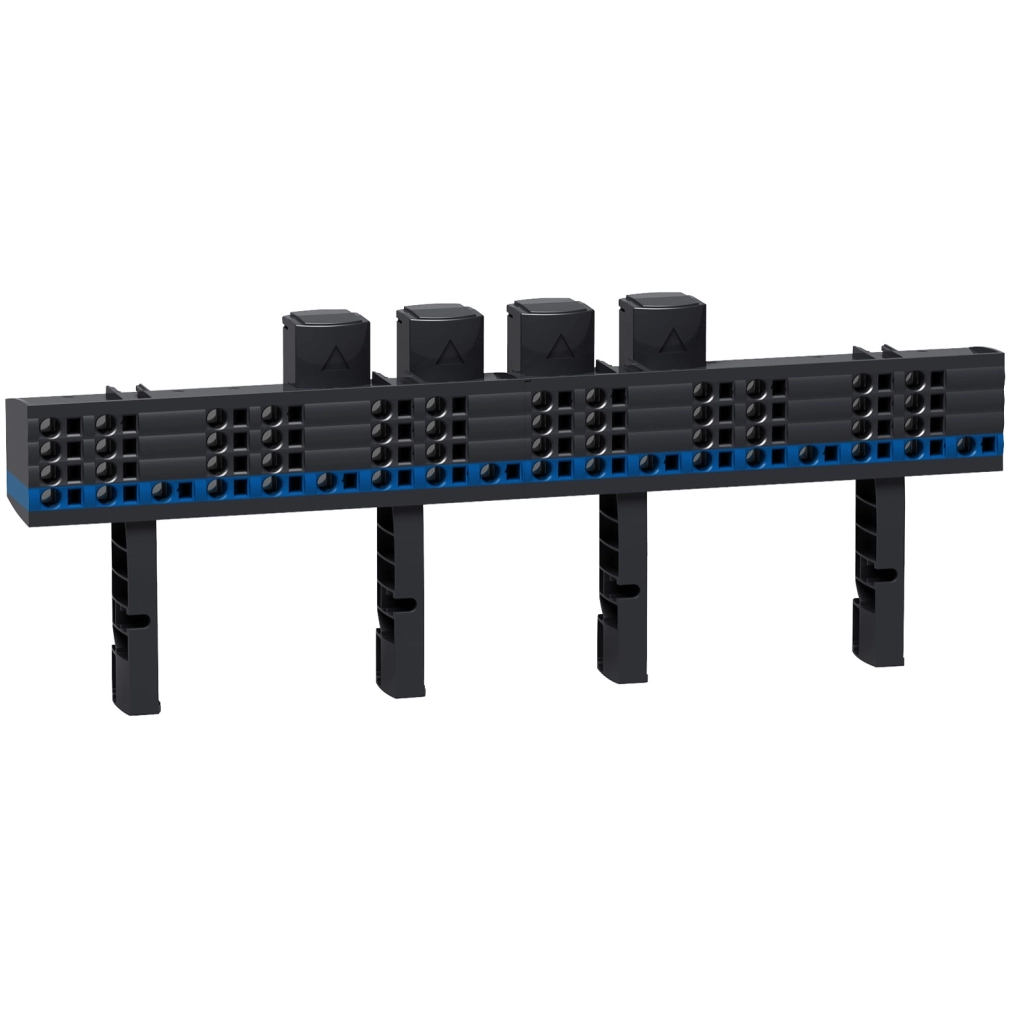

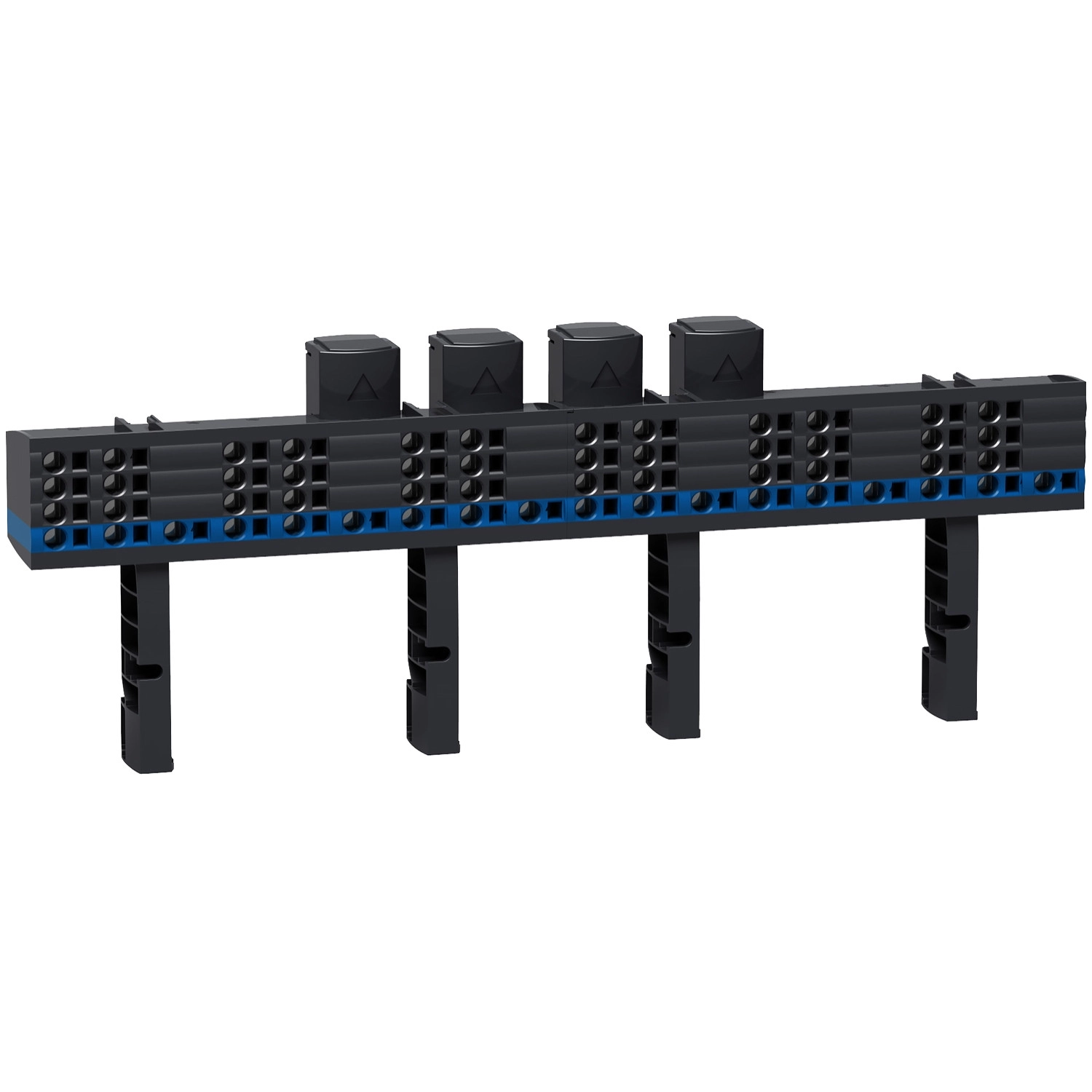

A Schneider Electric Linergy FM termékcsaládba tartozó LVS04014 cikkszámú elosztóblokk kiváló megoldást kínál a modern villamos elosztórendszerek hatékony kialakításához. Ez a 200A terhelhetőségű, 4 pólusú (3P + N) elosztóblokk 24 modulos kivitelben készül, és összesen 54 csatlakozási pontot biztosít, ami rendkívüli rugalmasságot tesz lehetővé a kivitelezés során.
A Linergy FM sorozatú elosztóblokk kifejezetten a PrismaSeT G, PrismaSeT P és Prisma PH típusú elosztószekrényekbe történő beépítésre lett tervezve, de kompatibilis a Spacial szekrénycsaláddal is. A termék számos szerelési lehetőséget kínál - felszerelhető DIN sínre, valamint sima vagy hornyolt hátlapra is, így könnyen adaptálható különböző telepítési környezetekhez. Az antracitszürke (RAL 7016) színű eszköz tökéletesen illeszkedik a Schneider Electric más termékeihez, egységes megjelenést biztosítva a teljes rendszernek.
A műszaki paraméterek tekintetében az LVS04014 elosztóblokk 690 V AC névleges üzemi feszültséggel (Ue), 750 V AC szigetelési feszültséggel (Ui) és 8 kV lökőfeszültség-állósággal (Uimp) rendelkezik. A névleges üzemi áram (Ie) és névleges áram (In) egyaránt 200 A 40°C-on. A termék kiemelkedő zárlati teljesítményt kínál: a névleges csúcs zárlati áram (Ipk) 30 kA, míg az I²t érték aktiváláskor 6700000 A².s. A csatlakozások terén rendkívül sokoldalú: a betáplálási oldalon préselt kábelsaruval (50 mm²) vagy hajlékony sínek (20 x 3 mm) segítségével lehet csatlakozni, míg az elosztási oldalon gyorscsatlakozós sorkapcsok állnak rendelkezésre. A fázisvezetékekhez 12 db, egyenként 4-10 mm² keresztmetszetű (hajlékony vagy merev) vezeték csatlakoztatható, míg a nullavezetékhez 18 db, szintén 4-10 mm² keresztmetszetű vezeték köthető be.
Az LVS04014 elosztóblokk megfelel a legfontosabb nemzetközi szabványoknak, köztük az IEC 61439-1 és IEC 61439-2 (elosztószekrényen belüli alkalmazás), valamint az IEC 60947-7-1 előírásainak. A termék ASTA tanúsítvánnyal rendelkezik, ami garantálja a megbízható működést és a magas minőséget. A 9 mm-es osztás 48-szor ismétlődik, és a teljes konfiguráció 24 darab 18 mm-es modult tartalmaz, így ideális választás mind lakossági, mind kereskedelmi vagy ipari alkalmazásokhoz, ahol megbízható áramellátásra és rugalmas csatlakoztatási lehetőségekre van szükség.
Linergy FM LVS04014 elosztóblokk műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméktípus: Device feeder (Eszköz tápegység)
Terméknév: Linergy FM
Kompatibilitás: PrismaSeT G, PrismaSeT P, Prisma PH elosztószekrények, Spacial elosztószekrények
IP védettség: IPxx B
Műszaki jellemzők
Pólusok: 3P + N
Névleges üzemi feszültség: 690 V AC
Névleges szigetelési feszültség: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi áram: 200 A
Névleges áram: 200 A (40°C-on)
Névleges csúcs zárlati áram: 30 kA
I²t aktiváláskor: 6700000 A².s
Csatlakozások
Betáplálás: préselt kábelsaru (50 mm²), hajlékony sínek (20 x 3 mm)
Elosztás (fázis): 12 x 4...10 mm² (hajlékony/merev) gyorscsatlakozós sorkapocs
Elosztás (nulla): 18 x 4...10 mm² (hajlékony/merev) gyorscsatlakozós sorkapocs
Fizikai jellemzők
9 mm-es osztások száma: 48
18 mm-es modulok száma: 24
Szín: Antracitszürke (RAL 7016)
Rögzítési lehetőségek
Szerelési mód: DIN sín, sima hátlap, hornyolt hátlap
Beépíthető eszköz típusa: moduláris eszköz
Szabványok és tanúsítványok
Szabványok: IEC 61439-1 (elosztószekrényen belül), IEC 61439-2 (elosztószekrényen belül), IEC 60947-7-1
Tanúsítványok: ASTA
