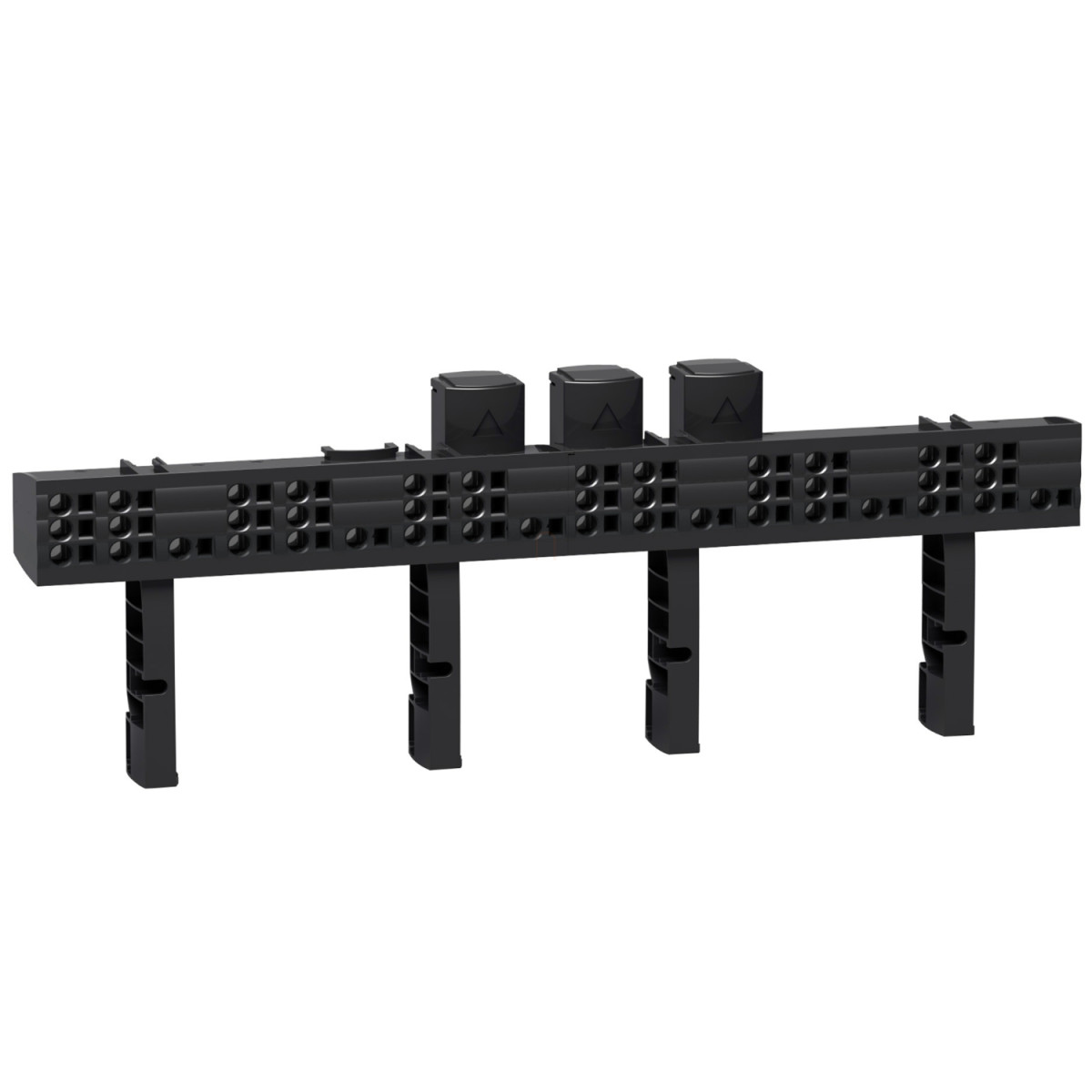

A Schneider Electric PrismaSeT - LVS04013 egy kiváló minőségű Linergy FM sorozatú elosztó blokk, amely robusztus kialakításával és megbízható teljesítményével tűnik ki a villamos elosztórendszerek piacán. Ez a 3 pólusú, 200A terhelhetőségű készülék ideális megoldást kínál az ipari és kereskedelmi létesítmények számára, ahol fontos a biztonságos és hatékony árameloszlás.
A Linergy FM elosztóblokk összesen 42 csatlakozási ponttal rendelkezik, amelyek 24 modulnyi helyet foglalnak el. A termék sokoldalúságát bizonyítja, hogy többféle Schneider Electric rendszerrel is kompatibilis, beleértve a PrismaSeT G, PrismaSeT P és Prisma PH burkolatokat, valamint a Spacial házakat is. Ez a széles körű kompatibilitás lehetővé teszi, hogy különböző projektek során rugalmasan alkalmazhasd ezt az elosztóblokkot.
A műszaki paramétereket tekintve a Linergy FM LVS04013 lenyűgöző specifikációkkal büszkélkedhet. A névleges üzemi feszültség 690V AC, míg a névleges szigetelési feszültség 750V AC 50/60 Hz. Az impulzusállósági feszültség 8 kV, ami kiváló védelmet biztosít feszültségcsúcsok ellen. A névleges üzemi áram és a névleges áram egyaránt 200A (40°C környezeti hőmérsékleten mérve). A készülék kimagasló csúcsáram-állósággal rendelkezik, amely eléri a 20 kA-t, az I²t aktiválási érték pedig 6700000 A².s, ami jelzi a termék robusztus kialakítását és megbízhatóságát túlterhelés esetén is. A csatlakozási lehetőségek rendkívül sokoldalúak: tápellátáshoz használhatsz 50 mm²-es préselt kábelsarut vagy 20 x 3 mm-es hajlékony síneket. Az elosztáshoz gyorscsatlakozó sorkapcsok állnak rendelkezésre, melyek fázisonként 12 db 4-10 mm² keresztmetszetű rugalmas vagy merev vezetéket fogadnak, míg a semleges vezetékhez 18 db 4-10 mm² keresztmetszetű rugalmas vagy merev vezeték csatlakoztatható. Az LVS04013 összesen 48 db 9 mm-es osztással rendelkező helyet biztosít, ami maximális rugalmasságot kínál a telepítés során.
A termék antracitszürke (RAL 7016) színű, ami elegáns megjelenést kölcsönöz neki, miközben jól illeszkedik a legtöbb kapcsolószekrény belsejéhez. A készülék három különböző módon is felszerelhető: sima hátlapra, DIN-sínre vagy hornyolt hátlapra, így minden telepítési helyzethez alkalmazkodik. Szabványos megfelelőség tekintetében a Linergy FM blokk teljesíti az IEC 61439-1, IEC 61439-2 és IEC 60947-7-1 előírásait, valamint rendelkezik ASTA tanúsítvánnyal is, ami igazolja a termék kiváló minőségét és megbízhatóságát. Az LVS04013 elosztóblokk IPxx B védettséggel rendelkezik, ami megfelelő védelmet biztosít a tervezett felhasználási környezetben.
Schneider Electric PrismaSeT - LVS04013 -Multiclip 3P, 200A, 1 sor műszaki adatok
Termék főbb jellemzői
Termékcsalád: Linergy
Terméktípus: Eszköz tápláló
Terméknév: Linergy FM
Kompatibilitás: PrismaSeT G, PrismaSeT P, Prisma PH burkolatok, Spacial házak
Védettség: IPxx B
Telepítési jellemzők
Rögzítési lehetőségek: Sima hátlap, DIN-sín, Hornyolt hátlap
Telepíthető eszköz típusa: moduláris készülék
Pólusok: 3P
Villamos paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges szigetelési feszültség [Ui]: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 200 A
Névleges áram [In]: 200 A 40 °C-on
Névleges csúcsáram-állóság [Ipk]: 20 kA
I²t aktiváláskor: 6700000 A².s
Csatlakozások
Tápellátás:
- Préselt kábelsaru 50 mm²
- Rugalmas sínek, 20 x 3 mm
Elosztás:
- Gyorscsatlakozó sorkapcsok (fázis), 12 x 4...10 mm² (rugalmas)
- Gyorscsatlakozó sorkapcsok (fázis), 12 x 4...10 mm² (merev)
- Gyorscsatlakozó sorkapcsok (semleges), 18 x 4...10 mm² (rugalmas)
- Gyorscsatlakozó sorkapcsok (semleges), 18 x 4...10 mm² (merev)
Fizikai jellemzők
9 mm-es osztások száma: 48
18 mm-es modulok száma összesen: 24
Szín: Antracitszürke (RAL 7016)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1 (burkolaton belül), IEC 61439-2 (burkolaton belül), IEC 60947-7-1
Terméktanúsítványok: ASTA
