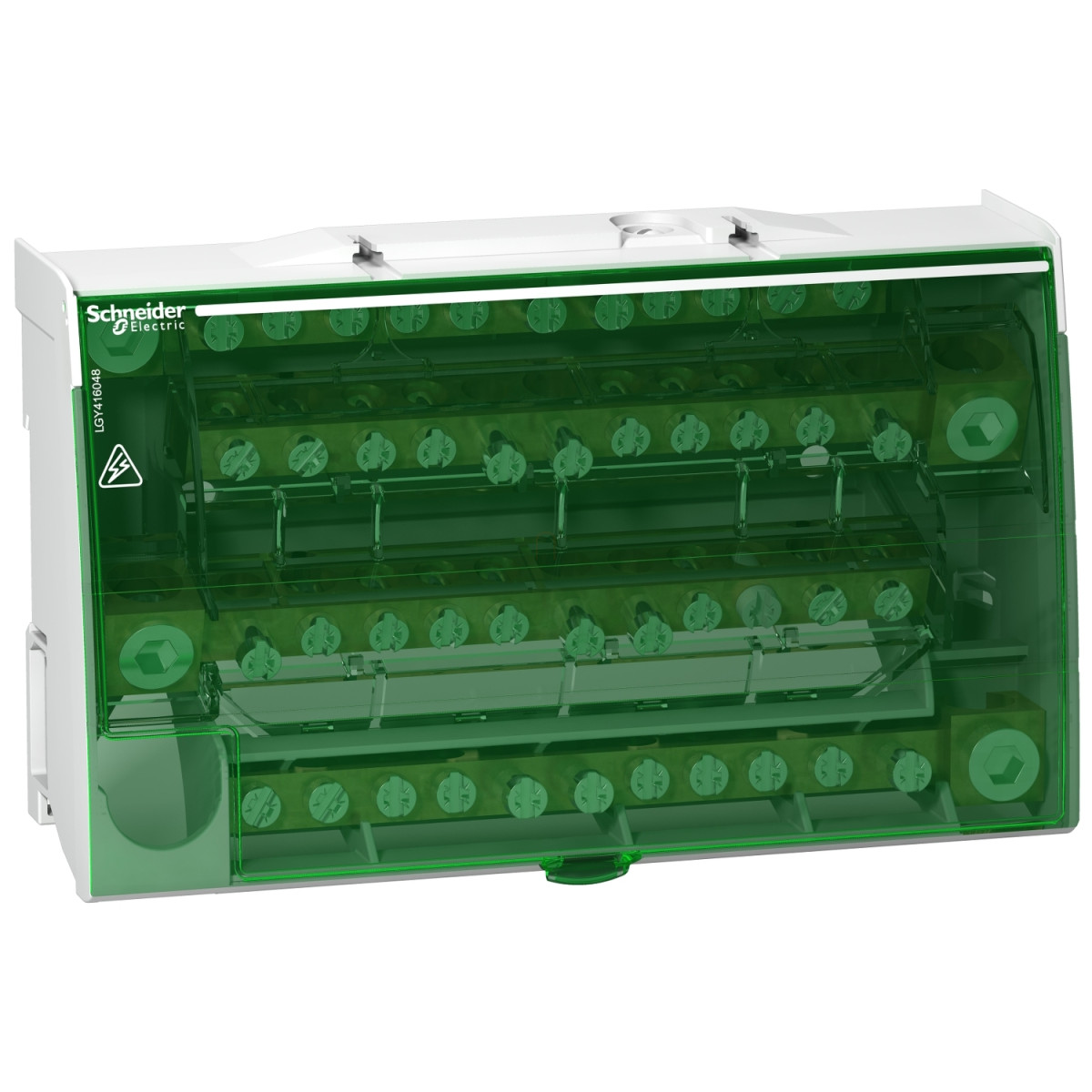

A Schneider Electric Linergy DS termékcsaládba tartozó LGY416048 csavaros elosztóblokk egy professzionális villamos áramköri megoldás, amely kifejezetten ipari és kereskedelmi alkalmazásokra lett kifejlesztve. Ez a 4 pólusú (4P) kivitelű, 160 amperes terhelhetőségű elosztóblokk ideális választás komplex villamos rendszerekhez, ahol megbízható árameloszlásra van szükség.
A Linergy DS elosztóblokk összesen 48 csatlakozási pontot (4 x 12 lyukat) kínál, így rendkívül sokoldalúan használható különböző méretű áramköri rendszerekben. A termék maximális rugalmasságot biztosít a vezetékcsatlakozások terén: a tápelosztásnál 25-70 mm² merev vagy 16-50 mm² rugalmas kábelvéggel ellátott vezetékek fogadására alkalmas, míg a további elosztási pontoknál 2,5-25 mm² merev, illetve 1,5-16 mm² rugalmas kábelvéggel ellátott vezetékek csatlakoztathatók. A nagyobb keresztmetszetű (10-35 mm² merev vagy 4-25 mm² rugalmas) kábelek számára is rendelkezésre állnak dedikált csatlakozási pontok, így a rendszer valóban minden méretű vezetéket képes fogadni. A csatlakozások biztonságát a pontosan meghatározott meghúzási nyomatékok garantálják, amelyek a termék dokumentációjában részletesen megtalálhatók.
Műszakilag a Linergy DS elosztóblokk kimagasló paraméterekkel rendelkezik. A névleges üzemi feszültsége 230V AC fázis/nulla, illetve 440V AC fázis/fázis között, szigetelési feszültsége pedig 500V AC. Impulzus-állósága 8 kV, míg névleges üzemi árama 160A 40°C környezeti hőmérsékleten. A termék rövid idejű túláram-állósága 8,4 kA 1 másodpercig, lökőáram-állósága pedig 36 kA, ami kiváló védelmet biztosít a rendkívüli áramlökések ellen is. A Linergy DS elosztóblokk környezeti hőmérséklet tartománya rendkívül széles: -25°C-től +55°C-ig használható, így extrém körülmények között is megbízhatóan működik. A készülék szennyezettségi foka 3-as, túlfeszültségi kategóriája III-as, dielektromos szilárdsága pedig 2500V – mindez a legmagasabb biztonsági előírásoknak való megfelelést igazolja.
A termék fizikai kialakítása is a praktikus használatot szolgálja: DIN sínre szerelhető, méretei (100 mm magasság, 162 mm szélesség és 50,5 mm mélység) pedig lehetővé teszik a kompakt elhelyezést. Fehér (RAL 9003) színe könnyen illeszkedik bármilyen kapcsolószekrénybe. A Linergy DS elosztóblokk kompatibilis számos Schneider Electric termékcsaláddal, beleértve a Prisma G, P, PH és Pack rendszereket, valamint a Spacial, Kaedra, Pragma és TeSys termékeket. A termék minden vonatkozó szabványnak megfelel, beleértve az EN/IEC 61439-1 és EN/IEC 60947-7-1 előírásokat, így használata teljesen biztonságos és megbízható. Az LGY416048 elosztóblokk tökéletes választás villanyszerelési szakemberek számára, akik prémium minőségű, hosszú élettartamú és sokoldalú megoldást keresnek a komplex elosztóhálózatok kiépítéséhez.
Schneider Electric Prisma G - LGY416048 -Linergy DS csavaros elosztó blokk, 160A, 4P, 48 lyuk műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméknév: Linergy DS
Terméktípus: Elosztóblokk
Telepítési jellemzők
Szerelési mód: DIN sín
Kompatibilis termékcsaládok: Prisma G, Prisma P, Prisma PH, Prisma Pack, Spacial, Kaedra, Pragma, TeSys
Kompatibilis termékek: Spacial szekrények
Elektromos jellemzők
Pólusok leírása: 4P
Elosztóblokk kimenetek: 4 x 12 lyuk
Névleges üzemi feszültség [Ue]: 230 V AC Fázis/Nulla, 440 V AC Fázis/Fázis
Névleges szigetelési feszültség [Ui]: 500 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 160 A (40 °C-on)
Névleges rövid idejű áramállóság [Icw]: 8,4 kA 1 másodpercig
Névleges csúcsáram-állóság [Ipk]: 36 kA
Csatlakozások
Elosztási csatlakozók: Csavaros kapocs 8 kábel(ek) 2,5...25 mm² merev
Csavaros kapocs 8 kábel(ek) 1,5...16 mm² rugalmas kábelvéggel
Csavaros kapocs 3 kábel(ek) 4...25 mm² rugalmas kábelvéggel
Csavaros kapocs 3 kábel(ek) 10...35 mm² merev
Tápellátás csatlakozók: Csavaros kapocs 1 kábel(ek) 25...70 mm² merev
Csavaros kapocs 1 kábel(ek) 16...50 mm² rugalmas kábelvéggel
Meghúzási nyomaték
Elosztás: 2 N.m lapos csavarhúzó 7,5 mm
2 N.m PZ2 csavarhúzó 7,5 mm
2,5 N.m lapos csavarhúzó 9 mm
2,5 N.m PZ2 csavarhúzó 9 mm
Tápellátás: 5 N.m lapos csavarhúzó 12 mm
5 N.m PZ2 csavarhúzó 12 mm
Fizikai jellemzők
9 mm-es osztásközök: 18
Magasság: 100 mm
Szélesség: 162 mm
Mélység: 50,5 mm
Szín: Fehér (RAL 9003)
Környezeti jellemzők
Szennyezettségi fok: 3
Túlfeszültségi kategória: III
Dielektromos szilárdság: 2500 V
Szabványok: EN/IEC 61439-1, EN/IEC 60947-7-1
Üzemi környezeti hőmérséklet: -25...55 °C
