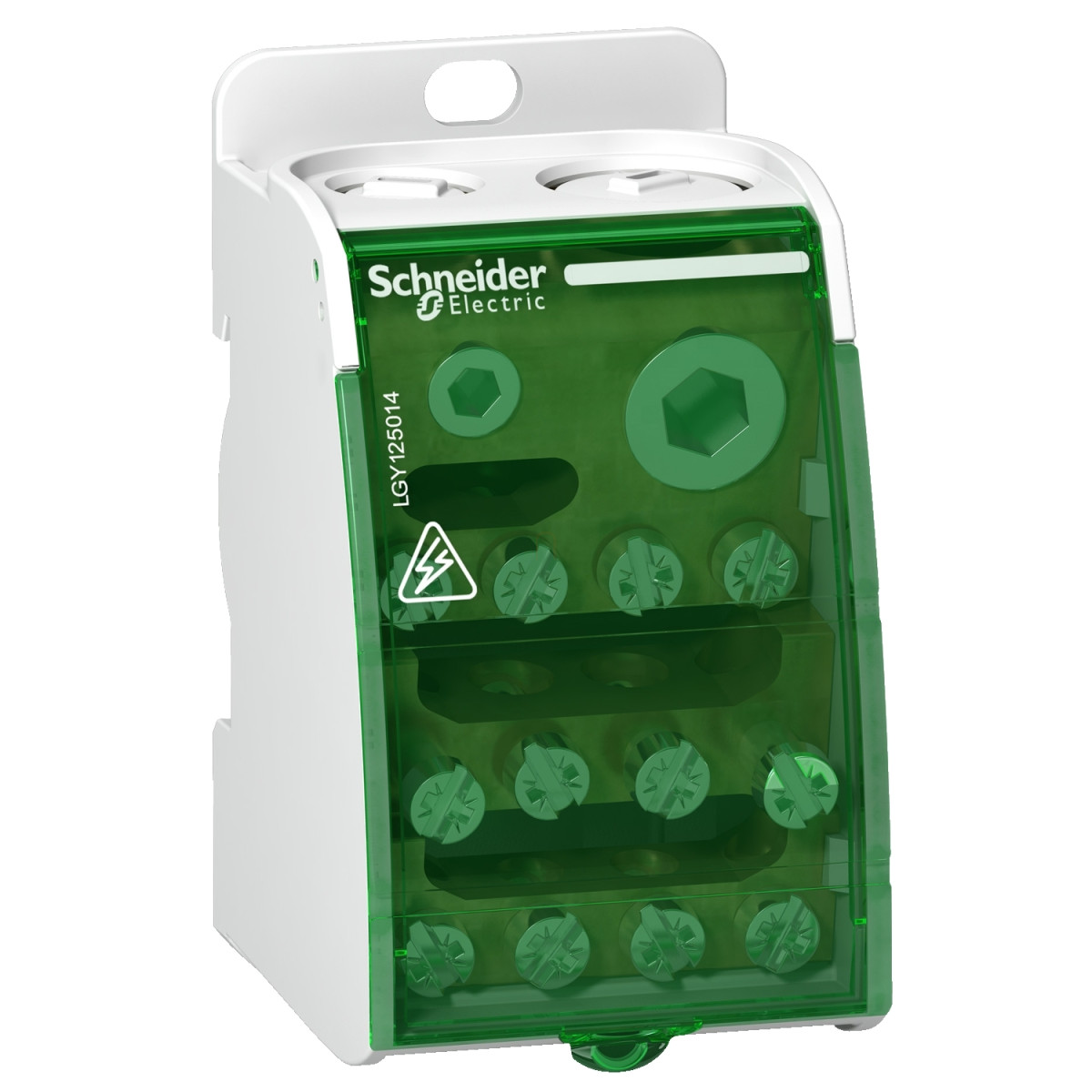

A Schneider Electric Linergy DS LGY125014 csavaros elosztóblokk egy professzionális villamos komponens, amely kiemelkedő teljesítményt és megbízhatóságot biztosít az elektromos rendszerekben. Ez az egypólusú (1P) elosztóblokk 250 amper névleges üzemi áramot képes kezelni, és 14 kimeneti csatlakozási ponttal rendelkezik, így ideális választás komplex elektromos rendszerek kialakításához, ahol több fogyasztó párhuzamos csatlakoztatása szükséges.
A Linergy DS sorozat tagjaként a LGY125014 modell DIN-sínre szerelhető, ami megkönnyíti a telepítést és a rendszerintegrációt. Tökéletes kompatibilitást biztosít a Schneider Electric Prisma G, Prisma P, Prisma PH, Spacial és TeSys termékcsaládokkal, ami különösen hasznos a Spacial szekrényekkel való együttes alkalmazás során. Az elosztóblokk 230 V AC fázis/nulla és 440 V AC fázis/fázis névleges üzemi feszültséggel rendelkezik, míg a névleges szigetelési feszültsége 500 V AC. A 8 kV-os névleges lökőfeszültség-állóság magas szintű védelmet biztosít a rendszer számára a feszültséglökésekkel szemben.
A Schneider Electric Linergy DS elosztóblokk kiemelkedő rövidzárlati teljesítménnyel büszkélkedhet: 14,4 kA névleges rövid idejű zárlati áramot képes elviselni 1 másodpercig, a névleges csúcs zárlati árama pedig 60 kA. A rugalmas csatlakozási lehetőségek különböző vezeték-keresztmetszetekhez alkalmazkodnak: a betáplálási oldalon 35-120 mm² merev és 23-95 mm² rugalmas (érvéghüvelyes) kábeleket fogad, míg a szétosztási pontokon számos opció áll rendelkezésre 1,5-50 mm² merev és 1,5-35 mm² rugalmas vezetékekhez. Az elosztóblokk csavaros csatlakozóihoz különböző típusú csavarhúzókat használhatsz (lapos és PZ2), a meghúzási nyomaték pedig az adott csatlakozási ponttól függően 2, 4 vagy 10 N.m.
A LGY125014 elosztóblokk kompakt méretekkel rendelkezik: 85 mm magas, 45 mm széles és 50,5 mm mély, nettó tömege mindössze 0,252 kg. Fehér (RAL 9003) színű kivitelben készül, ami jól illeszkedik a legtöbb kapcsolószekrény belső kialakításához. Környezeti szempontból a termék -25 és +55 °C közötti környezeti hőmérsékleten üzemeltethető, 3-as szennyezettségi fokozattal és III-as túlfeszültség kategóriával rendelkezik. A dielektromos szilárdság 2500 V, és a termék megfelel az EN/IEC 60947-7-1 valamint EN/IEC 61439-1 szabványoknak, ami garantálja a megbízható és biztonságos működést ipari és kereskedelmi alkalmazásokban egyaránt.
Schneider Electric Prisma G - LGY125014 -Linergy DS csavaros elosztó blokk, 250A, 1P, 14 lyuk műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Terméknév: Linergy DS
Termék vagy komponens típus: Elosztóblokk
Kiegészítő adatok
Szerelési alap: DIN sín
Kompatibilis termékcsaládok: Prisma G, Prisma P, Prisma PH, Spacial, TeSys
Termék kompatibilitás: Spacial szekrényekkel
Pólusok leírása: 1P
Elosztóblokk kimenetek: 14 csatlakozási pont
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: 230 V AC Fázis/Nulla, 440 V AC Fázis/Fázis
Névleges szigetelési feszültség [Ui]: 500 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 250 A 40 °C-on
Névleges rövid idejű zárlati áram [Icw]: 14,4 kA 1 másodpercig
Névleges csúcs zárlati áram [Ipk]: 60 kA
Csatlakozások - terminálok
Elosztás: csavaros csatlakozó 4 kábel(ek) 1,5...16 mm² merev
csavaros csatlakozó 4 kábel(ek) 1,5...10 mm² rugalmas érvéghüvellyel
csavaros csatlakozó 8 kábel(ek) 2,5...25 mm² merev
csavaros csatlakozó 8 kábel(ek) 1,5...16 mm² rugalmas érvéghüvellyel
csavaros csatlakozó 1 kábel(ek) 1,5...50 mm² merev
csavaros csatlakozó 1 kábel(ek) 1,5...35 mm² rugalmas érvéghüvellyel
Tápellátás: csavaros csatlakozó 1 kábel(ek) 35...120 mm² merev
csavaros csatlakozó 1 kábel(ek) 23...95 mm² rugalmas érvéghüvellyel
Meghúzási nyomaték
Elosztás: 2 N.m lapos csavarhúzó 7,5 mm
2 N.m PZ2 csavarhúzó 7,5 mm
4 N.m lapos csavarhúzó 10 mm
4 N.m PZ2 csavarhúzó 10 mm
2 N.m lapos csavarhúzó 6 mm
2 N.m PZ2 csavarhúzó 6 mm
Tápellátás: 10 N.m lapos csavarhúzó 15,3 mm
10 N.m PZ2 csavarhúzó 15,3 mm
Fizikai jellemzők
9 mm-es osztások: 5
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 50,5 mm
Szín: Fehér (RAL 9003)
Környezeti paraméterek
Szennyezettségi fokozat: 3
Túlfeszültség kategória: III
Dielektromos szilárdság: 2500 V
Szabványok: EN/IEC 60947-7-1, EN/IEC 61439-1
Működési környezeti hőmérséklet: -25...55 °C
