A Schneider Electric Harmony XB5 sorozatú ZB5AP6S kék, nem világítható nyomógombfej egy kiváló minőségű ipari vezérlőelem, amely széles körben alkalmazható különböző automatizálási és vezérlési rendszerekben. Ez a kompakt, 22 mm-es szabványos átmérővel rendelkező nyomógombfej tökéletes választás olyan felhasználók számára, akik megbízható, tartós és esztétikus megjelenésű kezelőelemeket keresnek kapcsolószekrényekhez, vezérlőpultokhoz vagy gépek kezelőfelületeihez.

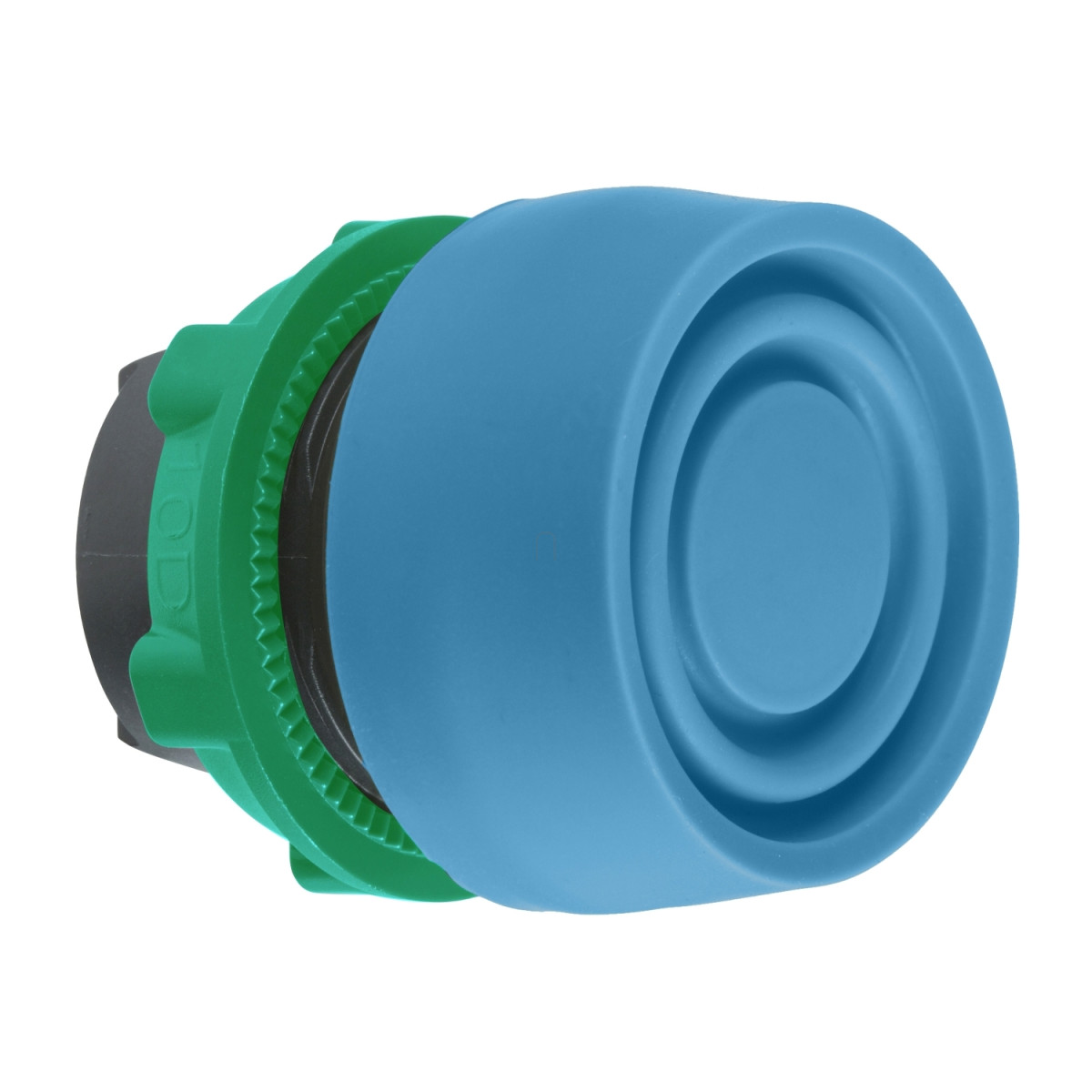

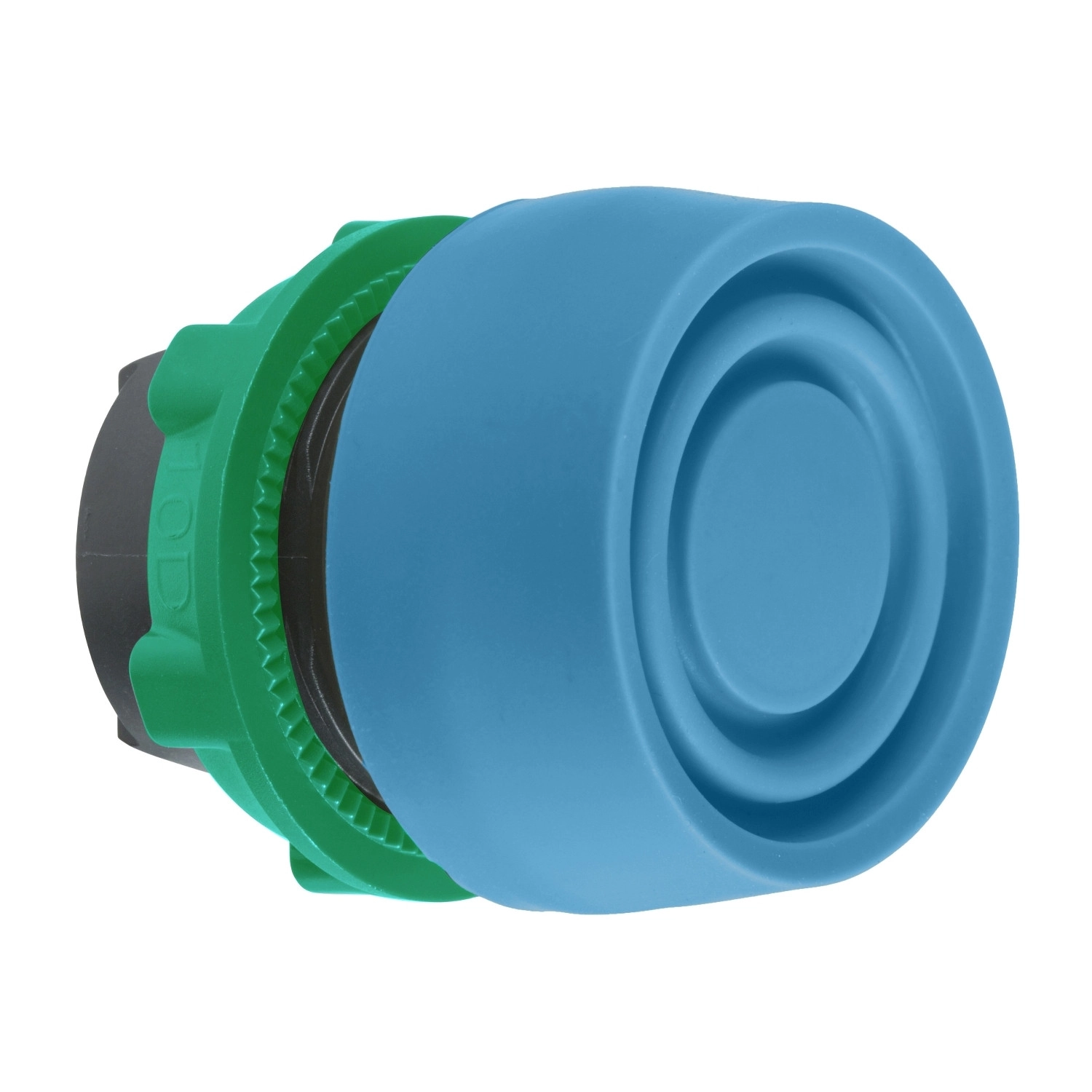

A ZB5AP6S nyomógombfej kék színű, süllyesztett kialakítású, jelölés nélküli kivitelben készül, és rugós visszatérésű működéssel rendelkezik, ami azt jelenti, hogy megnyomás után automatikusan visszaáll alaphelyzetbe. A termék sötétszürke műanyag rögzítőgyűrűvel és színes gumisapkával rendelkezik, amely nemcsak esztétikailag tetszetős, de praktikus is, hiszen védi a nyomógombot a szennyeződésektől és a nedvességtől. A termék kompatibilis a legendatartókkal, így szükség esetén egyedi jelölésekkel is ellátható.
A ZB5AP6S rendkívül robosztus kialakítású, amit a kiemelkedő IP védelmi besorolások is bizonyítanak: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 és ISO 20653 szabványok szerint. Ez a magas szintű védelem lehetővé teszi a nyomógomb használatát még olyan szélsőséges környezetekben is, ahol nagy nyomású vízsugárral történő tisztítás zajlik (akár 7000000 Pa nyomás 55 °C-on, 0,1 m távolságból), vagy ahol por és nedvesség elleni fokozott védelem szükséges. A termék NEMA 13 és NEMA 4X védelmi szinttel is rendelkezik, ami tovább erősíti a szélsőséges körülmények közötti alkalmazhatóságát.
A ZB5AP6S mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami biztosítja a hosszú távú, megbízható működést még intenzív használat mellett is. A termék kiváló ütés- és rezgésállósággal rendelkezik: ellenáll akár 30 gn gyorsulásnak 18 ms időtartam alatt, vagy 50 gn gyorsulásnak 11 ms időtartam alatt félszinusz hullám esetén az IEC 60068-2-27 szabvány szerint, valamint 5 gn rezgésnek 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány alapján. Ez a kivételes ellenálló képesség ideálissá teszi a ZB5AP6S nyomógombot olyan ipari környezetekben való használatra, ahol jelentős mechanikai hatások érik a berendezéseket.
A ZB5AP6S nyomógombfej számos különböző elektromos kompozícióval használható, beleértve a C1, C2, C11, C15, SF1 és SR1 kódoknak megfelelő konfigurációkat. Ez nagy rugalmasságot biztosít a különböző alkalmazási területeken, és lehetővé teszi akár 9 érintkező használatát is, különböző elrendezésekben. A termék -40°C és +70°C közötti hőmérséklettartományban üzemeltethető és tárolható, ami tovább bővíti a felhasználási lehetőségeket szélsőséges környezeti feltételek mellett is.
A nyomógombfej számos nemzetközi szabványnak és előírásnak megfelel, beleértve a JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1 szabványokat, és rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott terméktanúsítványokkal. Ez a széles körű megfelelőség biztosítja, hogy a termék globálisan alkalmazható különböző ipari környezetekben, megfelelve a helyi előírásoknak és szabályozásoknak. A ZB5AP6S nyomógombfej méreteivel kapcsolatban fontos megjegyezni, hogy a mélysége 33 mm, CAD szerinti teljes szélessége és magassága egyaránt 30 mm.
Schneider Electric Preventa XY2C - ZB5AP6S -Harmony műanyag nyomógomb fej, Ø22, visszatérő, színes gumisapkás, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej nem világítható nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: Legendatartó
Foglalat anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Kék süllyesztett, jelöletlen
Működtető kiegészítő információk: Színes gumisapka
Kiegészítő jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C1 <9 érintkező esetén egyes blokkok használatával elülső szerelésben
C2 <9 érintkező esetén egyes és dupla blokkok használatával elülső szerelésben
C11 <3 érintkező esetén egyes blokkok használatával elülső szerelésben
C15 <1 érintkező esetén egyes blokkok használatával elülső szerelésben
SF1 <3 érintkező esetén egyes blokkok használatával elülső szerelésben
SR1 <3 érintkező esetén egyes blokkok használatával hátsó szerelésben
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet üzemelés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Méretek
A ZB5AP6S mélysége: 33 mm (1,30 in)
