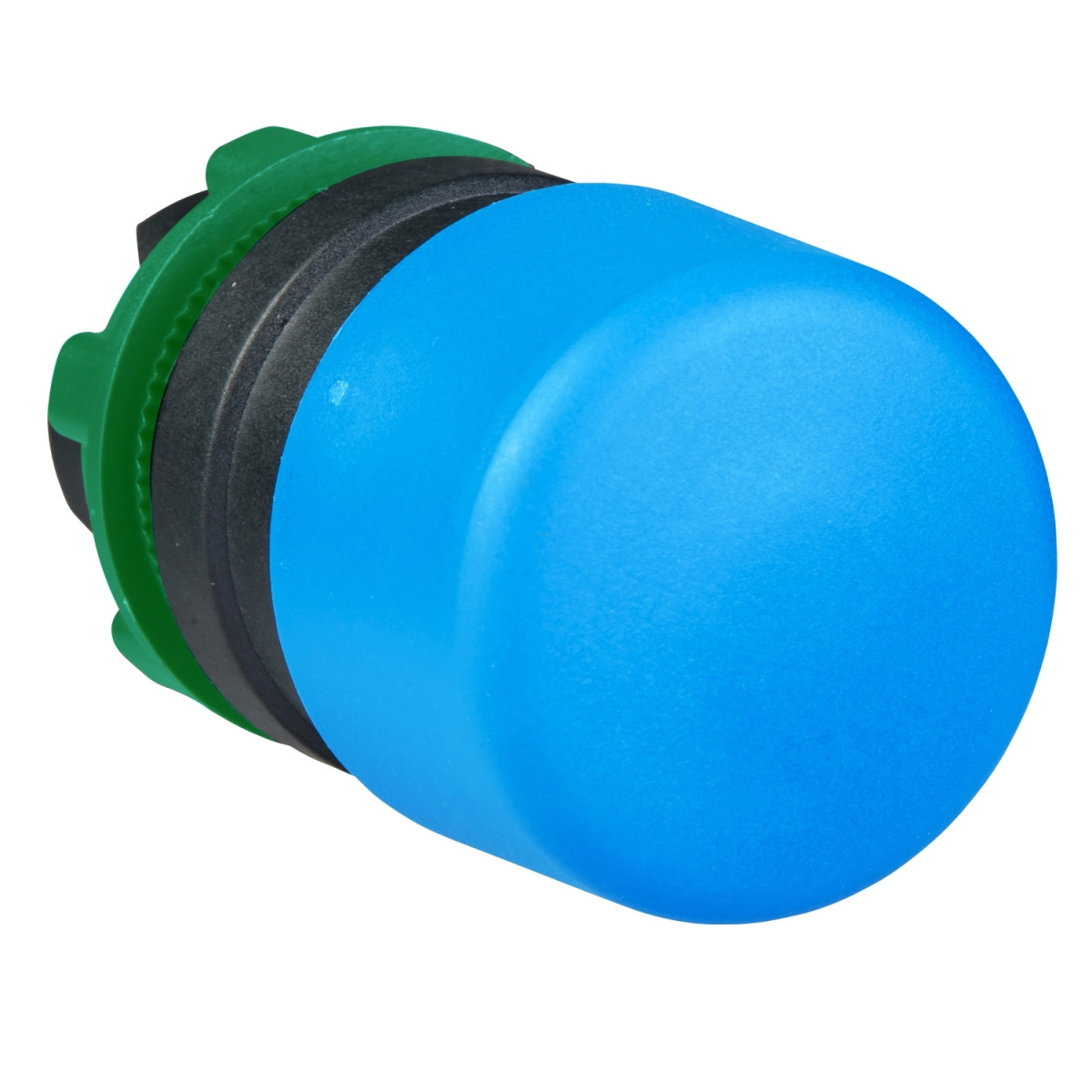

A Schneider Electric Harmony XB5 sorozatú ZB5AC64 kék gombafejű nyomógomb egy prémium minőségű, megbízható ipari vezérlőeszköz, amely ideális választás a termelési folyamatok és gépek irányításához. Ez a nem világító nyomógomb a Schneider Electric széles körben elismert Harmony sorozatának része, amely a minőség és a tartósság szinonimájává vált az ipari automatizálás területén.
A ZB5AC64 nyomógomb 30 mm átmérőjű kék gombafejjel rendelkezik, amely ergonomikus kialakításának köszönhetően könnyen kezelhető, és szembetűnő megjelenést biztosít a vezérlőpanelen. A gomb rugós visszatérő mechanizmussal működik, így a kezelő általi nyomás megszüntetése után automatikusan alaphelyzetbe áll vissza. A 22 mm-es szerelési átmérő lehetővé teszi a szabványos méretű panelnyílásokba történő egyszerű beépítést, így kompatibilis a legtöbb ipari vezérlőpanel kialakításával.
A ZB5AC64 nyomógomb kiemelkedő mechanikai tartóssága révén akár 5 millió kapcsolási ciklust is kibír, ami hosszú távú és megbízható üzemeltetést biztosít még a legintenzívebb ipari környezetben is. Az eszköz sötétszürke műanyag kerettel rendelkezik, amely jól kiegészíti a kék gombafej színét és ellenáll a mindennapi használat során fellépő igénybevételeknek. Ez a nyomógomb alapvető, nem világító kivitelű, amely elsősorban egyszerű vezérlési feladatok ellátására szolgál. Kompatibilis különböző konfigurációs kódokkal (C1, C2, C11, C15, SF1, SR1), így rugalmasan illeszthető az egyedi alkalmazási igényekhez, legyen szó akár egyszerű, akár összetett vezérlési rendszerekről. A ZB5AC64 modell számos kontaktuselrendezést támogat, az egyszerű N/O (alaphelyzetben nyitott) vagy N/C (alaphelyzetben zárt) kapcsolásoktól egészen a kombinált megoldásokig.
A Schneider Electric ZB5AC64 gombafejű nyomógomb kiemelkedő védelmi tulajdonságokkal is rendelkezik. Az IP66, IP69 és IP69K védettségi szint kiváló védelmet nyújt por és vízsugár ellen, így alkalmas mosási környezetben vagy erősen szennyezett ipari területeken történő használatra is. A termék ellenáll a nagynyomású mosóberendezéseknek is, akár 7000000 Pa nyomásig 55°C-on. Az IK03 fokozatú mechanikai ütésállóság biztosítja a hosszú élettartamot még olyan környezetben is, ahol az eszköz fizikai behatásoknak lehet kitéve. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robusztus kialakításának. A ZB5AC64 nyomógomb megfelel a számos nemzetközi szabványnak, többek között az IEC 60947-5-1, CSA C22.2 No 14, UL 508 és egyéb releváns előírásoknak, valamint rendelkezik olyan tanúsítványokkal, mint a CSA, DNV, BV, LROS és UL listed, ami garantálja a globális megfelelőséget és biztonságos használatot különböző iparágakban és régiókban. Az eszköz kiváló rezgésállósággal rendelkezik (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint), valamint képes ellenállni a 30 gn és 50 gn erősségű ütéseknek is, ami lehetővé teszi a megbízható működést nehéz környezeti feltételek között is.
Schneider Electric Preventa XY2C - ZB5AC64 -kék Ø30 gombafejű nyomógomb Ø22 visszatérő műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Kék gomba Ø 30 mm, jelöletlen
Eszköz bemutatása: Alapelem
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C1 <9 érintkezőhöz egyedi blokkok használatával elülső szereléshez, C2 <9 érintkezőhöz egyedi és kettős blokkok használatával elülső szereléshez, C11 <3 érintkezőhöz egyedi blokkok használatával elülső szereléshez, C15 <1 érintkezőhöz egyedi blokkok használatával elülső szereléshez, SF1 <3 érintkezőhöz egyedi blokkok használatával elülső szereléshez, SR1 <3 érintkezőhöz egyedi blokkok használatával hátsó szereléshez
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védelem: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds shipping nyilvántartása), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
