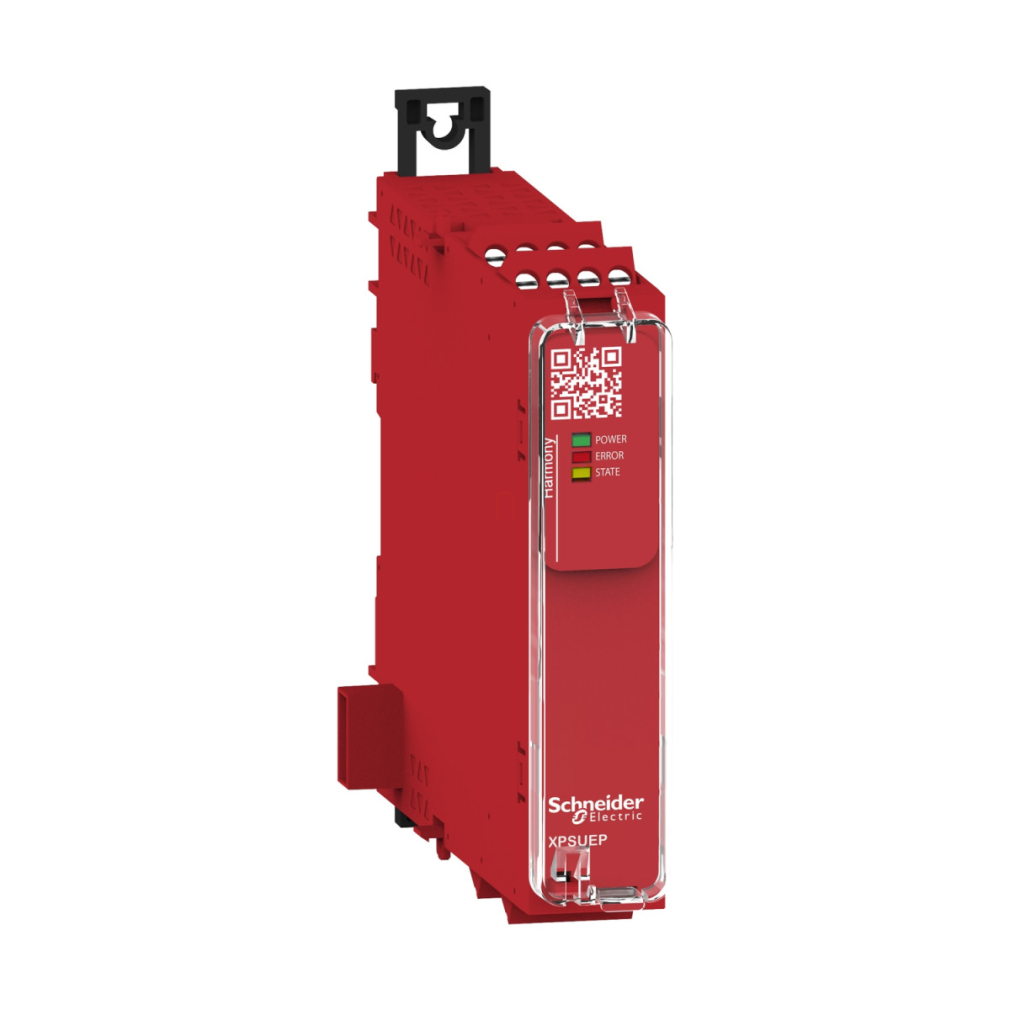

A Schneider Electric Harmony XPSUEP34AP biztonsági modul egy kiváló minőségű bővítőelem, amelyet kifejezetten a Preventa XPSU alapmodulok kiegészítésére terveztek. Ez a kategória 4-es besorolású biztonsági relé bővítő modul univerzális tápfeszültség-tartománnyal rendelkezik (48-240V AC/DC), így rendkívül rugalmasan alkalmazható különböző ipari környezetekben.
A modul elsődleges funkciója a biztonsági kontaktusok számának bővítése. A négy darab NO (alaphelyzetben nyitott) redundáns és két NC (alaphelyzetben zárt) egyszerű biztonsági kimenetével jelentősen kiterjesztheti a meglévő biztonsági rendszered képességeit. A PL e/kategória 4-es biztonsági szint az ISO 13849-1 szerint, valamint a SILCL 3/SIL 3 megfelelés az IEC 62061 és IEC 61508 szabványok szerint garantálja a legmagasabb szintű biztonságot a normál nyitott relékontaktusok esetében. Az alaphelyzetben zárt kontaktusok PL c/kategória 1 (ISO 13849-1), SILCL 1 (IEC 62061) és SIL 1 (IEC 61508) besorolással rendelkeznek. A modul megbízhatósági adatai kiemelkedőek: az MTTFd több mint 30 év, a Dcavg legalább 99%, a PFHd értéke pedig mindössze 1,61E-09, ami bizonyítja a modul hosszú távú, megbízható működését.
A beépítés és csatlakoztatás rendkívül egyszerű: a modul 35 mm-es szimmetrikus DIN sínre szerelhető, vagy csavarral közvetlenül is rögzíthető. A leszerelhető csavaros sorkapcsok többféle vezeték-keresztmetszettel használhatók (0,2-2,5 mm² tömör vagy hajlékony, valamint különböző méretű ferrules vezetékvégekkel). Az A1-A2 tápcsatlakozókon keresztül táplálható 48-240V AC/DC feszültséggel, ami nagyfokú rugalmasságot biztosít a különböző rendszerekben való alkalmazáshoz. A tápellátás igénye mindössze 2W DC vagy 6,5VA AC esetén, ami energiahatékony működést tesz lehetővé.
A modul kompatibilis különböző típusú bemeneti eszközökkel, beleértve az alaphelyzetben zárt áramköröket, XC végálláskapcsolókat, mechanikus érintkezőket, antivalens párokat, OSSD párokat és 3-vezetékes PNP közelítéskapcsolókat. A kimenetei terhelhetősége 5A AC-1/DC-1 és 3A AC-15/DC-13 az NO érintkezőknél. A minimális kimeneti áram 10 mA, a minimális kimeneti feszültség pedig 12V a relékimeneteken. A maximális válaszidő bemeneti nyitásra mindössze 20 ms, ami gyors reakciót biztosít vészhelyzet esetén.
A kompakt kivitelű modul méretei 22,5 x 100 x 120 mm, ami lehetővé teszi a helytakarékos beépítést vezérlőszekrényekbe. A modul státuszáról három LED ad visszajelzést: zöld a tápfeszültség jelenlétére, piros a hibaállapotra és sárga a biztonsági kimenet állapotára. A különböző védettségi fokozatok (IP20 a sorkapocsnál, IP40 a burkolatnál és IP54 a szerelési területnél) biztosítják a megbízható működést ipari környezetben is.
Schneider Electric Preventa XPS Universal - XPSUEP34AP -biztonsági relé bővítő modul, XPSUA reléhez, Cat.4, 48-230VAC/DC, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Safety Automation
Termék típus: Biztonsági modul
Biztonsági modul neve: XPSUEP
Biztonsági modul alkalmazása: Biztonsági kontaktusok számának bővítéséhez
Modul funkciója: Biztonsági kimenet bővítés
Biztonsági szint
Elérheti a PL e/4-es kategóriát az alaphelyzetben nyitott relé érintkezőnél az ISO 13849-1 szerint
Elérheti a SILCL 3-at az alaphelyzetben nyitott relé érintkezőnél az IEC 62061 szerint
Elérheti a SIL 3-at az alaphelyzetben nyitott relé érintkezőnél az IEC 61508 szerint
Elérheti a PL c/1-es kategóriát az alaphelyzetben zárt relé érintkezőnél az ISO 13849-1 szerint
Elérheti a SILCL 1-et az alaphelyzetben zárt relé érintkezőnél az IEC 62061 szerint
Elérheti a SIL 1-et az alaphelyzetben zárt relé érintkezőnél az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd > 30 év az ISO 13849-1 szerint
Dcavg >= 99% az ISO 13849-1 szerint
PFHd = 1,61E-09 az ISO 13849-1 szerint
HFT = 1 az IEC 62061 szerint
PFHd = 1,61E-09 az IEC 62061 szerint
SFF > 99% az IEC 62061 szerint
HFT = 1 az IEC 61508-1 szerint
PFHd = 1,61E-09 az IEC 61508-1 szerint
SFF > 99% az IEC 61508-1 szerint
Típus = B az IEC 61508-1 szerint
Elektromos és csatlakozási jellemzők
Elektromos áramkör típusa: Preventa XPSU alapmodul kiegészítő
Csatlakozások - sorkapcsok: Leszerelhető csavaros sorkapocs, 0,2...2,5 mm² tömör vagy hajlékony
Névleges tápfeszültség [Us]: 48...240 V AC/DC - 10...10%
Teljesítményfelvétel: 2 W 48 V DC / 6,5 VA 240 V AC 50/60 Hz
Bemenet védelmi típusa: Belső, elektronikus
Be- és kimenetek
Biztonsági kimenetek: 4 NO redundáns, 2 NC egyszerű
Biztonsági bemenetek: 0 bővítőbusz 24 V DC 5 mA
Maximális vonali ellenállás: 60 Ohm
Bemenet kompatibilitás: Alaphelyzetben zárt áramkör, XC végálláskapcsoló, Mechanikus érintkező, Antivalens pár, OSSD pár, 3-vezetékes PNP közelítéskapcsoló
Névleges működési áram [Ie]: 5 A AC-1, 3 A AC-15, 5 A DC-1, 3 A DC-13 az alaphelyzetben nyitott relé érintkezőnél
Hagyományos szabad léghűtésű termikus áram [Ith]: 8 A
Kapcsolódó biztosíték névleges értéke: 10 A gG az NO relé kimeneti áramkörhöz, 4 A gG az NC relé kimeneti áramkörhöz
Minimális kimeneti áram: 10 mA relé kimenethez
Minimális kimeneti feszültség: 12 V relé kimenethez
Maximális válaszidő bemenet nyitásra: 20 ms
Mechanikai jellemzők
Szerelési alap: 35 mm szimmetrikus DIN sín
Mélység: 120 mm
Magasság: 100 mm
Szélesség: 22,5 mm
Nettó tömeg: 0,200 kg
Jelzés és védettség
Helyi jelzés: LED (zöld) a bekapcsolt állapothoz, LED (piros) a hibához, LED (sárga) a biztonsági kimenet állapotához
IP védettségi fokozat: IP20 (sorkapcsok), IP40 (ház), IP54 (szerelési terület)
