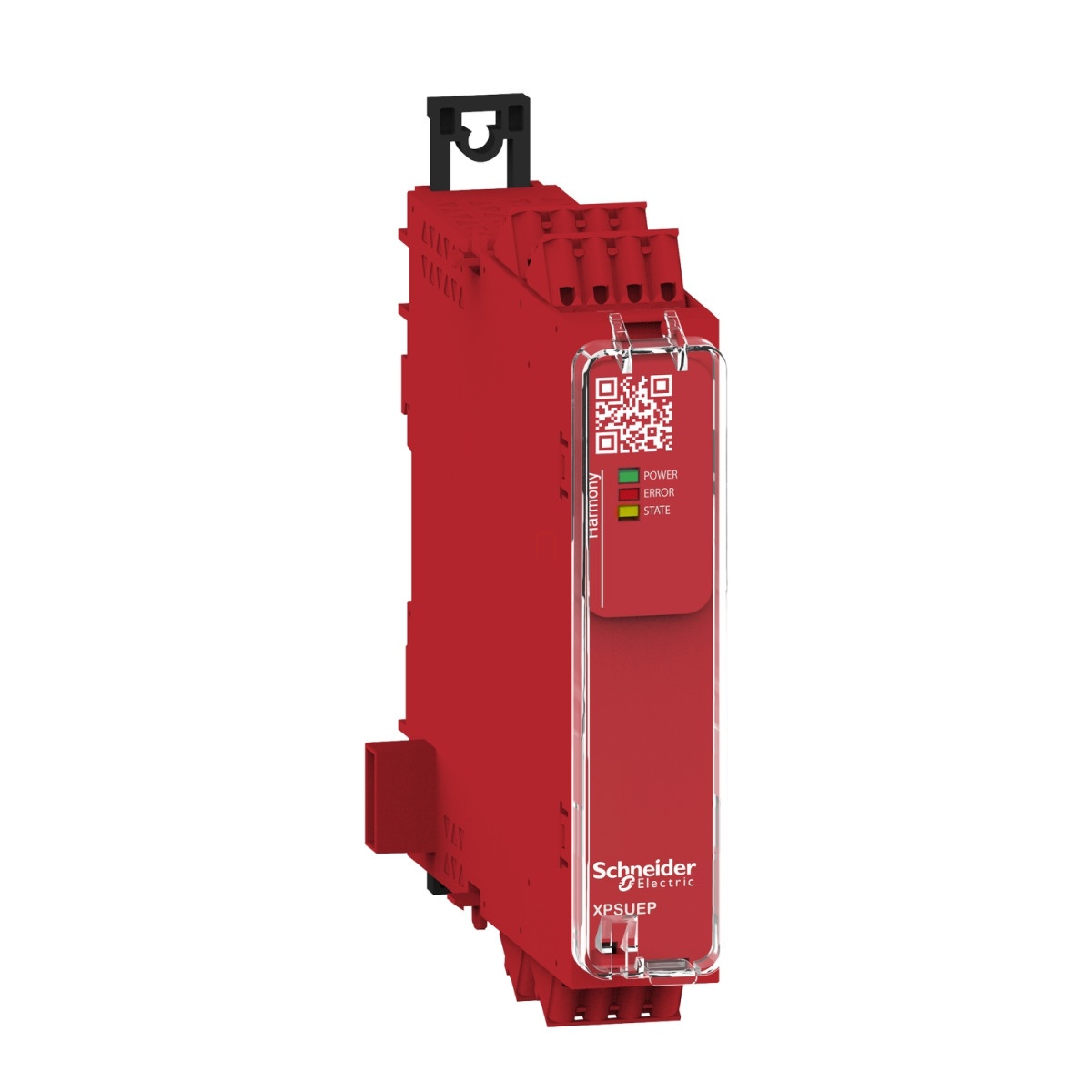

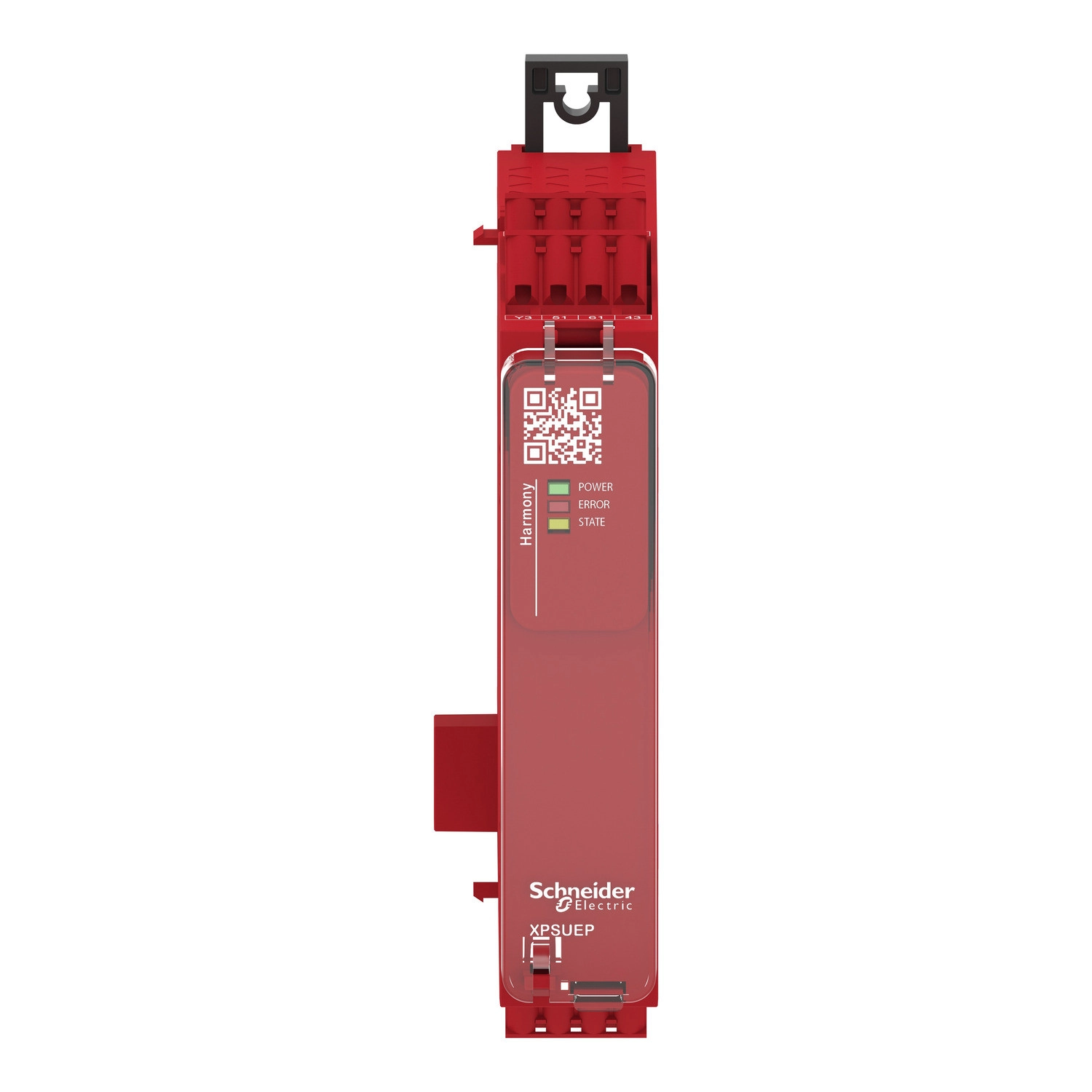

A Schneider Electric Preventa XPS Universal termékcsaládba tartozó XPSUEP34AC biztonsági relé bővítő modul kiemelkedően magas biztonsági szintet és megbízhatóságot kínál ipari automatizálási rendszerek számára. Ez a kategória 4 (Cat.4) besorolású bővítő modul kifejezetten a Preventa XPSU alapmodulokkal való együttes használatra tervezték, lehetővé téve a biztonsági érintkezők számának rugalmas bővítését a komplex ipari alkalmazások igényeinek megfelelően.
A modul legfőbb előnye a maximális biztonság és a megbízható működés. A normál nyitott relé érintkezők esetében képes elérni az ISO 13849-1 szabvány szerinti PL e/kategória 4, az IEC 62061 szabvány szerinti SILCL 3, valamint az IEC 61508 szerinti SIL 3 biztonsági szintet. A normál zárt relé érintkezőkre vonatkozóan az ISO 13849-1 szerinti PL c/kategória 1, az IEC 62061 szerinti SILCL 1, és az IEC 61508 szabvány szerinti SIL 1 biztonsági szintet biztosít. A rendkívüli megbízhatóságot az MTTFd > 30 év, valamint a 99% vagy annál magasabb diagnosztikai lefedettség (Dcavg) garantálja. A PFHd értéke mindössze 1,61E-09, ami kiemelkedően alacsony hibavalószínűséget jelez. Az XPSUEP34AC modul B típusú eszköz az IEC 61508-1 szabvány szerint, és rendelkezik TÜV és cULus tanúsítvánnyal.
A széles tápfeszültség-tartománynak (48-240 V AC/DC, -10%...+10%) köszönhetően a modul rendkívül sokoldalúan alkalmazható különféle ipari környezetekben. A teljesítményfelvétel 48 V DC mellett mindössze 2 W, míg 240 V AC 50/60 Hz mellett 6,5 VA. A beépített elektronikus védelem gondoskodik a modul biztonságos működéséről. A kimeneteket illetően 4 NO redundáns és 2 NC egyszerű biztonsági kimenettel rendelkezik, amelyekhez 0 bővítő busz csatlakozik 24 V DC 5 mA paraméterekkel. A névleges üzemi áram a normál nyitott relé érintkezőknél 5 A AC-1, 3 A AC-15, 5 A DC-1 és 3 A DC-13. A hagyományos szabad léghűtéses termikus áram 8 A.
A XPSUEP34AC teljes mértékben kompatibilis különböző biztonsági bemenetekkel, úgymint normál zárt áramkörökkel, XC végálláskapcsolókkal, mechanikus érintkezőkkel az ISO 14119 szerint, normál zárt áramkörökkel az ISO 13850 szerint, antivalens párral az ISO 14119 szerint, OSSD párral az IEC 61496-1-2 szerint, valamint háromvezetékes PNP közelítés-érzékelőkkel. Ez a széleskörű kompatibilitás rendkívül rugalmassá teszi a modul alkalmazhatóságát különféle biztonsági rendszerekben. A maximális válaszidő bemenet nyitásra 20 ms, ami gyors reakcióidőt biztosít veszélyhelyzet esetén.
A modul kompakt, 22,5 mm szélességű DIN-sínre szerelhető kialakításának köszönhetően könnyen integrálható a meglévő vezérlőszekrényekbe. Mélysége 120 mm, magassága 100 mm, így kis helyigényű, de teljes funkcionalitású megoldást kínál. A zöld LED-jelzés a bekapcsolt állapotot, a piros a hibát, a sárga pedig a biztonsági kimenet állapotát jelzi. Az IP20 védettségű sorkapcsok, IP40 védettségű ház és IP54 védettségű szerelési terület megfelelő védelmet nyújt ipari környezetben. A modul -25...85 °C közötti tárolási hőmérsékletet tolerál, és 5...95% nem kondenzálódó relatív páratartalom mellett működik megbízhatóan.
Schneider Electric Preventa XPS Universal - XPSUEP34AC biztonsági relé bővítő modul műszaki adatok
Általános specifikációk
Termékcsalád: Harmony Safety Automation
Termék típusa: Biztonsági modul
Biztonsági modul neve: XPSUEP
Biztonsági modul alkalmazása: Biztonsági érintkezők számának bővítésére
Modul funkciója: Biztonsági kimenet bővítés
Biztonsági szintek
Normál nyitott relé érintkezőknél:
- PL e/kategória 4 (ISO 13849-1 szerint)
- SILCL 3 (IEC 62061 szerint)
- SIL 3 (IEC 61508 szerint)
Normál zárt relé érintkezőknél:
- PL c/kategória 1 (ISO 13849-1 szerint)
- SILCL 1 (IEC 62061 szerint)
- SIL 1 (IEC 61508 szerint)
Biztonsági megbízhatósági adatok
MTTFd: > 30 év (ISO 13849-1 szerint)
Dcavg: >= 99 % (ISO 13849-1 szerint)
PFHd: = 1,61E-09 (ISO 13849-1 szerint)
HFT: = 1 (IEC 62061 szerint)
PFHd: = 1,61E-09 (IEC 62061 szerint)
SFF: > 99% (IEC 62061 szerint)
HFT: = 1 (IEC 61508-1 szerint)
PFHd: = 1,61E-09 (IEC 61508-1 szerint)
SFF: > 99% (IEC 61508-1 szerint)
Típus: = B (IEC 61508-1 szerint)
Elektromos jellemzők
Elektromos áramkör típusa: Preventa XPSU alapmodul bővítése
Csatlakozások - sorkapcsok: Levehető rugós sorkapocs, 0,2...2,5 mm² tömör vagy rugalmas
Névleges tápfeszültség: 48...240 V AC/DC - 10...10 %
Teljesítményfelvétel: 2 W 48 V DC; 6,5 VA 240 V AC 50/60 Hz
Bemeneti védelem típusa: Belső, elektronikus
Biztonsági kimenetek: 4 NO redundáns, 2 NC egyszerű
Biztonsági bemenetek: 0 bővítő busz 24 V DC 5 mA
Maximális vonalellen állás: 60 Ohm
Bemeneti kompatibilitás
- Normál zárt áramkör (ISO 14119 szerint)
- XC végálláskapcsoló (ISO 14119 szerint)
- Mechanikus érintkező (ISO 14119 szerint)
- Normál zárt áramkör (ISO 13850 szerint)
- Antivalens pár (ISO 14119 szerint)
- OSSD pár (IEC 61496-1-2 szerint)
- Háromvezetékes PNP közelítés-érzékelők
Áramértékek
Névleges üzemi áram:
- 5 A AC-1 normál nyitott relé érintkező
- 3 A AC-15 normál nyitott relé érintkező
- 5 A DC-1 normál nyitott relé érintkező
- 3 A DC-13 normál nyitott relé érintkező
Hagyományos szabad léghűtéses termikus áram: 8 A
Társított biztosíték: 10 A gG NO relé kimenet áramkörhöz, 4 A gG NC relé kimenet áramkörhöz
Minimális kimeneti áram: 10 mA relé kimenethez
Minimális kimeneti feszültség: 12 V relé kimenethez
Időzítés
Maximális válaszidő bemenet nyitásra: 20 ms
Feszültségadatok
Névleges szigetelési feszültség: 250 V (2-es szennyezettségi fok, IEC 60947-1 szerint)
Névleges lökőfeszültség-állóság: 4 kV túlfeszültség kategória II (IEC 60947-1 szerint)
Jelzések és szerelés
Helyi jelzések:
- LED (zöld) a bekapcsolt állapothoz
- LED (piros) a hibához
- LED (sárga) a biztonsági kimenet állapotához

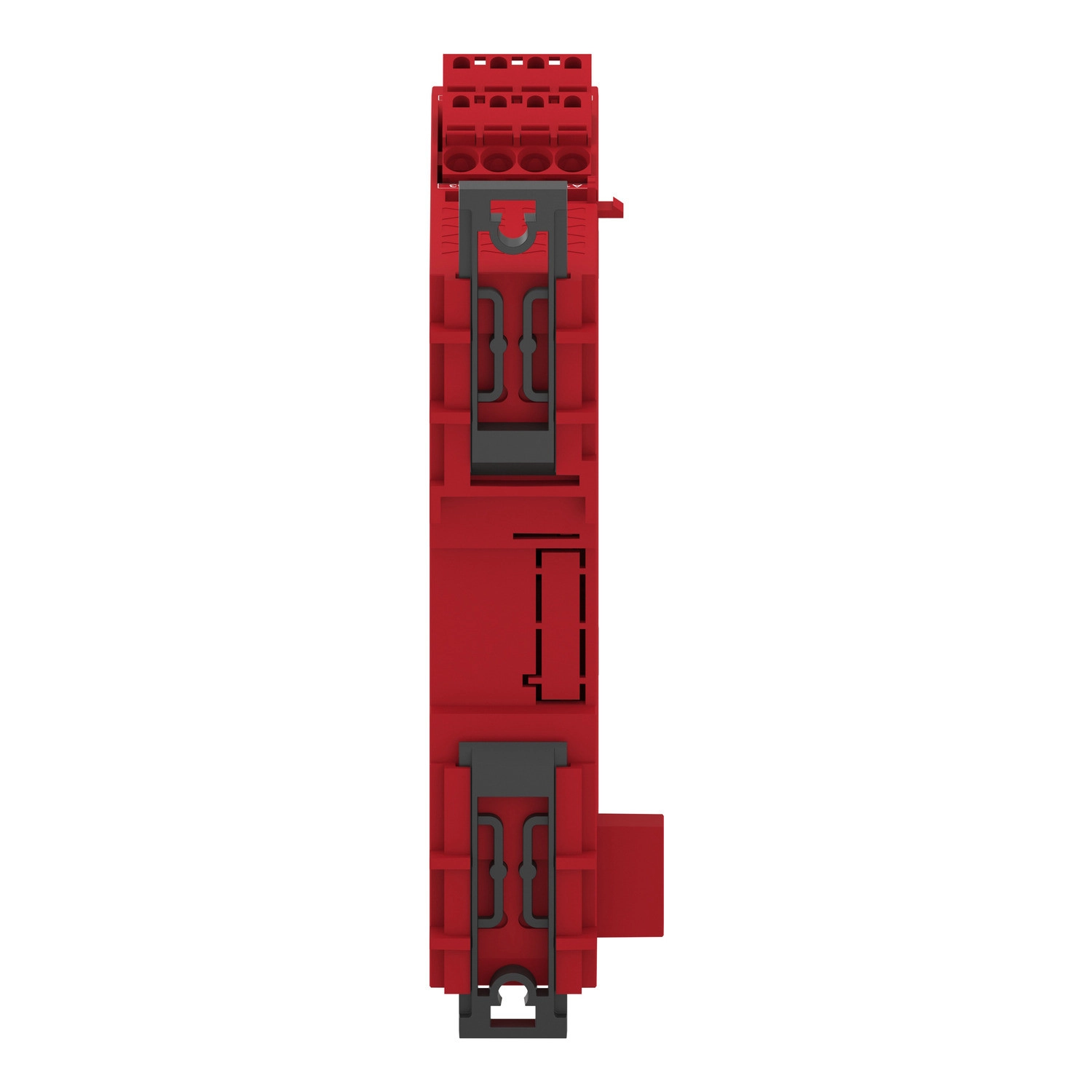

Szerelési tartó: 35 mm szimmetrikus DIN sín
Méretek: 120 mm mélység, 100 mm magasság, 22,5 mm szélesség
Környezeti feltételek
IP védettségi fokozat:
- IP20 (sorkapcsok, IEC 60529 szerint)
- IP40 (ház, IEC 60529 szerint)
- IP54 (szerelési terület, IEC 60529 szerint)
Tárolási hőmérséklet: -25…85 °C
Relatív páratartalom: 5…95 % nem kondenzálódó
Tanúsítványok
Szabványok:
- IEC 60947-5-1
- IEC 61508-1/2/3/4/5/6/7 funkcionális biztonság szabvány
- ISO 13849-1 funkcionális biztonság szabvány
- IEC 62061 funkcionális biztonság szabvány
Termék tanúsítványok: TÜV, cULus
