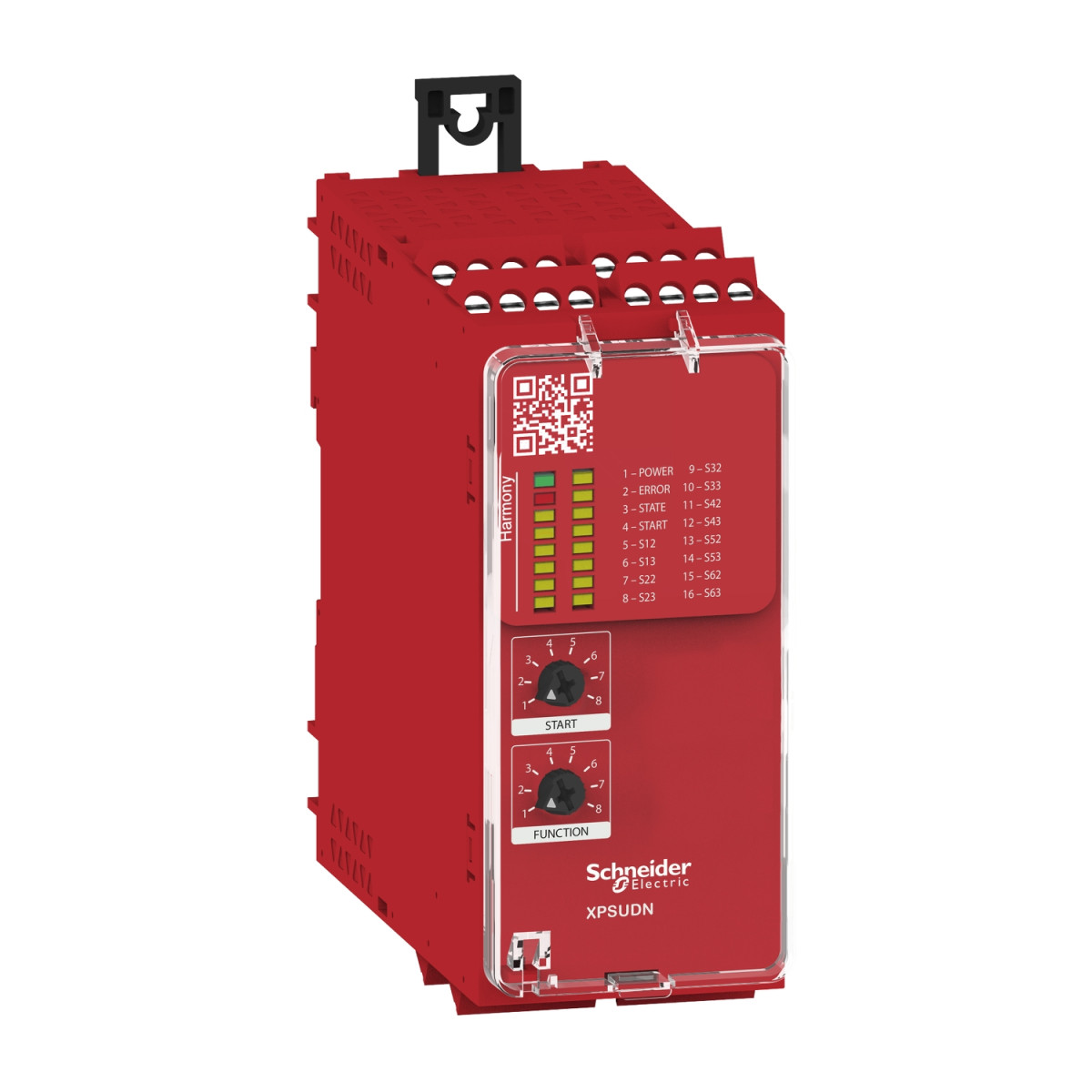

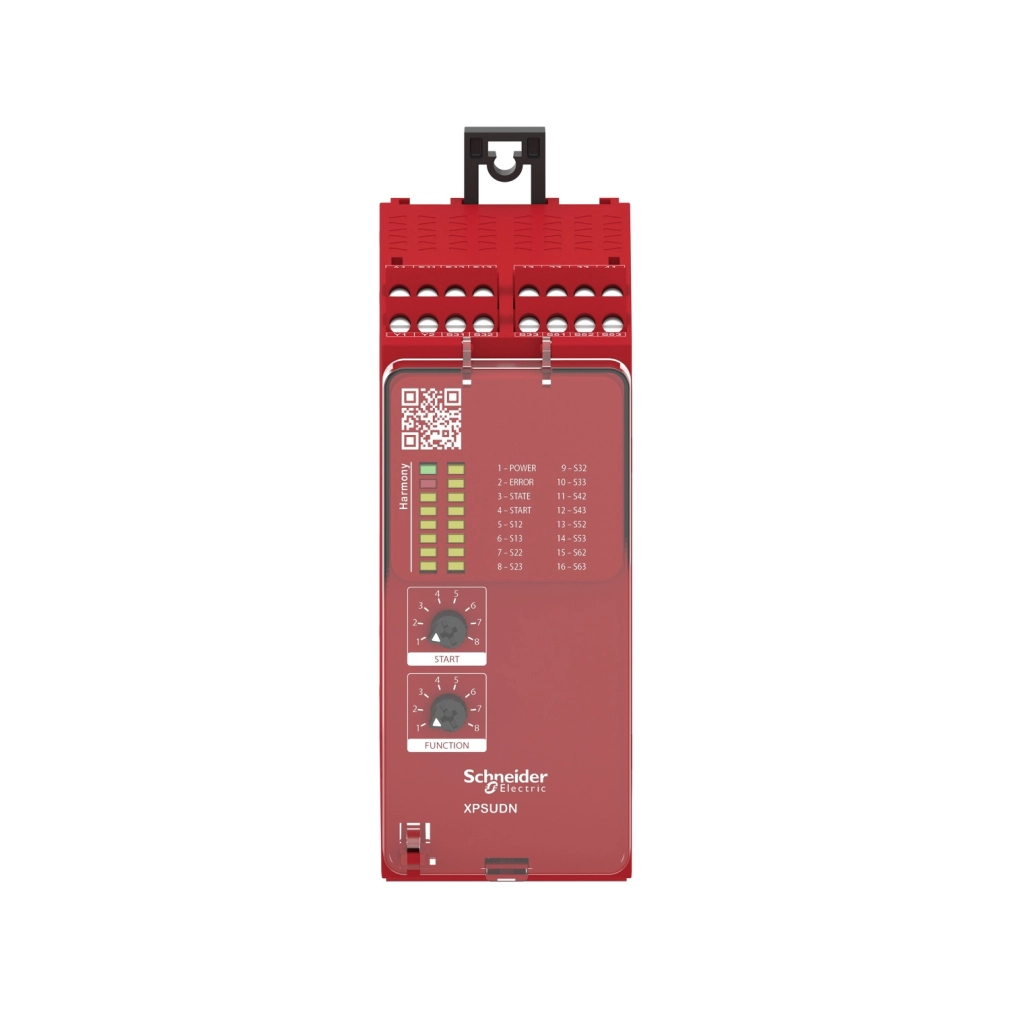

A Schneider Electric Preventa XPS Universal XPSUDN33AP biztonsági relé modul a legmagasabb szintű ipari biztonságtechnikai alkalmazásokhoz készült, kategória 4 biztonsági szinttel. Ez a sokoldalú biztonsági modul a Harmony XPSU termékcsalád része, amely hatékonyan szolgálja a különböző ipari biztonsági funkciókat, beleértve a vészleállító, védőajtó és fényfüggöny felügyeletét.
A XPSUDN33AP biztonsági modul kiemelkedő műszaki paraméterekkel rendelkezik, amelyek garantálják a megbízható működést kritikus biztonsági alkalmazásokban. A készülék képes elérni a PL e/kategória 4 biztonsági szintet a nyitott relé kontaktus esetén, ami megfelel az ISO 13849-1 szabványnak, valamint a SILCL 3 és SIL 3 szinteket az IEC 62061 és IEC 61508 szabványoknak megfelelően. A biztonsági szempontból fontos MTTFd értéke 30 évnél magasabb, a diagnosztikai lefedettség (Dcavg) pedig legalább 99%, ami kiváló megbízhatóságot jelent hosszú távú üzemeltetés során is. A modul többféle bemeneti áramkörhöz használható, beleértve az NC párt, PNP párt, antivalent párt és OSSD párt is, így rendkívül sokoldalúan alkalmazható különböző biztonsági érzékelőkkel és kapcsolókkal.
A XPSUDN33AP széles tápfeszültség-tartománnyal (48-240V AC/DC) rendelkezik, ami rugalmas beépíthetőséget biztosít különböző ipari környezetekben. A készülék 6 biztonsági bemenettel és 3 NO + 1 NC biztonsági kimenettel rendelkezik. A biztonsági bemenetek 24V DC feszültséggel, 5 mA áramerősséggel működnek, míg a maximum vezetékellenállás 500 Ohm lehet. A biztonsági kimenetek 5A AC-1 vagy DC-1, illetve 3A AC-15 vagy DC-13 névleges üzemi áramot biztosítanak a nyitott relékontaktusok esetében. A zárt relékontaktusok 3A AC-1 vagy DC-1, illetve 1A AC-15 vagy DC-13 névleges áramerősséggel rendelkeznek. A modul maximális válaszideje bemeneti nyitásra mindössze 20 ms, ami gyors biztonsági leállást tesz lehetővé vészhelyzet esetén.
A modul funkciói rendkívül sokoldalúak: használható vészleállító gombokhoz két NC kontaktussal, védőajtó felügyelethez egy vagy két végálláskapcsolóval, két PNP érzékelő monitorozásához, mágneses kapcsolók, fényfüggönyök, RFID kapcsolók felügyeletéhez, elektro-szenzitív védőeszközök (ESPE) monitorozásához és közelítésérzékelők felügyeletéhez is. A különböző szinkronizálási idők (0.5 s, 2 s, 2.2 s, 4 s) között választhatunk, és a modul támogatja az automatikus, manuális és felügyelt indítási módokat is. Ez a sokoldalúság lehetővé teszi a XPSUDN33AP beépítését szinte bármilyen biztonsági rendszerbe, miközben megfelel a legszigorúbb biztonsági szabványoknak is.
Schneider Electric Preventa XPS Universal - XPSUDN33AP -biztonsági relé modul műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony Safety Automation
Termék típusa: Biztonsági modul
Biztonsági modul neve: XPSUDN
Biztonsági modul alkalmazása: Antivalent kontaktusok felügyelete
Vészleállítás, védőajtó és fényfüggöny felügyelete
Modul funkciói
Vészleállító gomb felügyelete 2 NC kontaktussal
Védőajtó felügyelete 1 vagy 2 végálláskapcsolóval
2 PNP érzékelő felügyelete
Mágneses kapcsoló felügyelete
Fényfüggöny felügyelete
RFID kapcsoló
Elektro-szenzitív védőeszközök (ESPE) felügyelete
Közelítésérzékelő felügyelete
Biztonsági szint
PL e/kategória 4 elérhető nyitott relé kontaktusra az ISO 13849-1 szerint
SILCL 3 elérhető nyitott relé kontaktusra az IEC 62061 szerint
SIL 3 elérhető nyitott relé kontaktusra az IEC 61508 szerint
PL c/kategória 1 elérhető zárt relé kontaktusra az ISO 13849-1 szerint
SILCL 1 elérhető zárt relé kontaktusra az IEC 62061 szerint
SIL 1 elérhető zárt relé kontaktusra az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd > 30 év az ISO 13849-1 szerint
Dcavg >= 99% az ISO 13849-1 szerint
PFHd = 1.36E-09 az ISO 13849-1 szerint
HFT = 1 az IEC 62061 szerint
PFHd = 1.36E-09 az IEC 62061 szerint
SFF > 99% az IEC 62061 szerint
HFT = 1 az IEC 61508-1 szerint
PFHd = 1.36E-09 az IEC 61508-1 szerint
SFF > 99% az IEC 61508-1 szerint
Típus = B az IEC 61508-1 szerint
Elektromos jellemzők
Elektromos áramkör típusa: NC pár, PNP pár, Antivalent pár, OSSD pár

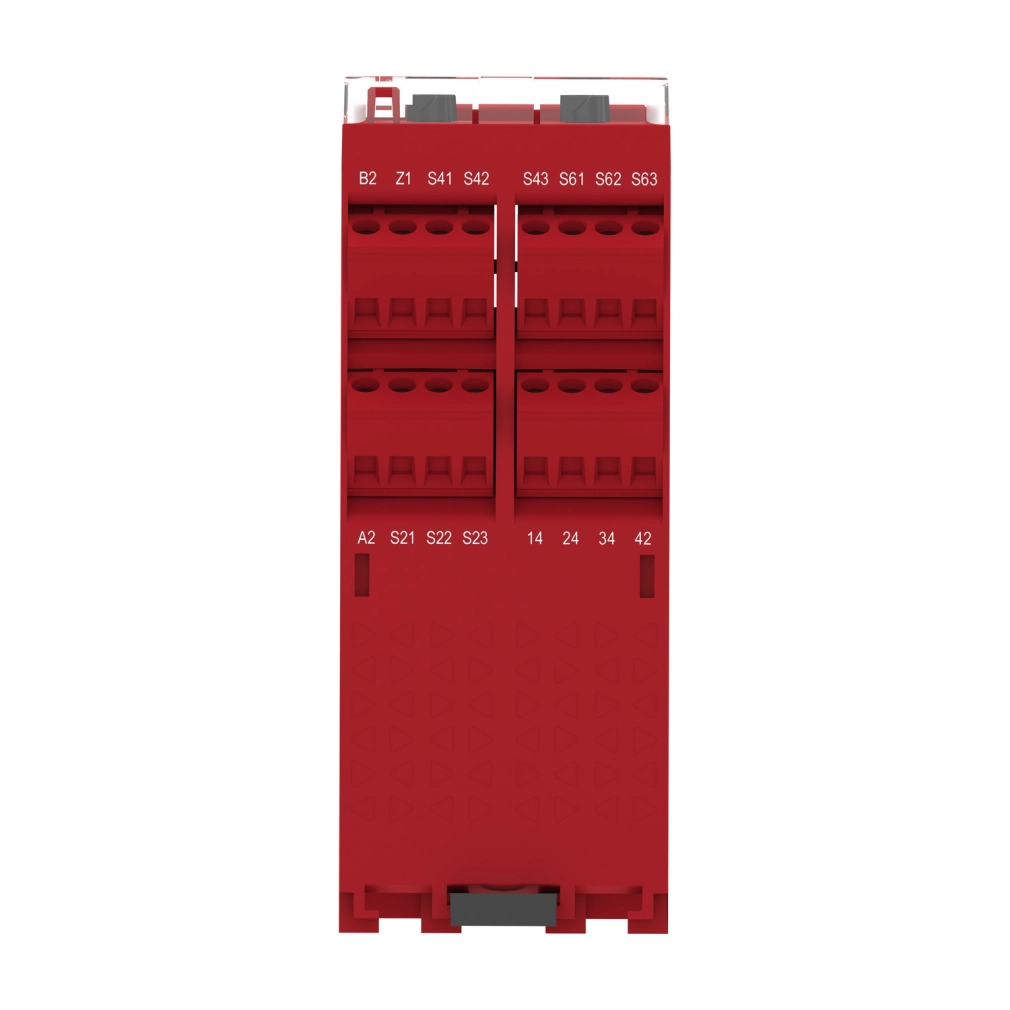

Csatlakozások - sorkapcsok: Eltávolítható csavaros sorkapocs, különböző vezeték méretekhez
[Us] névleges tápfeszültség: 48...240 V AC/DC - 10...10%
Indítás típusa: Automatikus/kézi/felügyelt
Teljesítményfelvétel: 6 W 48 V DC, 25 VA 240 V AC 50/60 Hz
Biztonsági kimenetek: 3 NO + 1 NC
Biztonsági bemenetek: 6 biztonsági bemenet 24 V DC 5 mA
Maximum vezetékellenállás: 500 Ohm
Üzemi jellemzők
[Ie] névleges üzemi áram: 5 A AC-1 nyitott relé kontaktusra, 3 A AC-15 nyitott relé kontaktusra, 5 A DC-1 nyitott relé kontaktusra, 3 A DC-13 nyitott relé kontaktusra, 3 A AC-1 zárt relé kontaktusra, 1 A AC-15 zárt relé kontaktusra, 3 A DC-1 zárt relé kontaktusra, 1 A DC-13 zárt relé kontaktusra
Minimum kimeneti áram: 10 mA relé kimenethez
Minimum kimeneti feszültség: 12 V relé kimenethez
Maximum válaszidő bemenet nyitásra: 20 ms
Mechanikai jellemzők

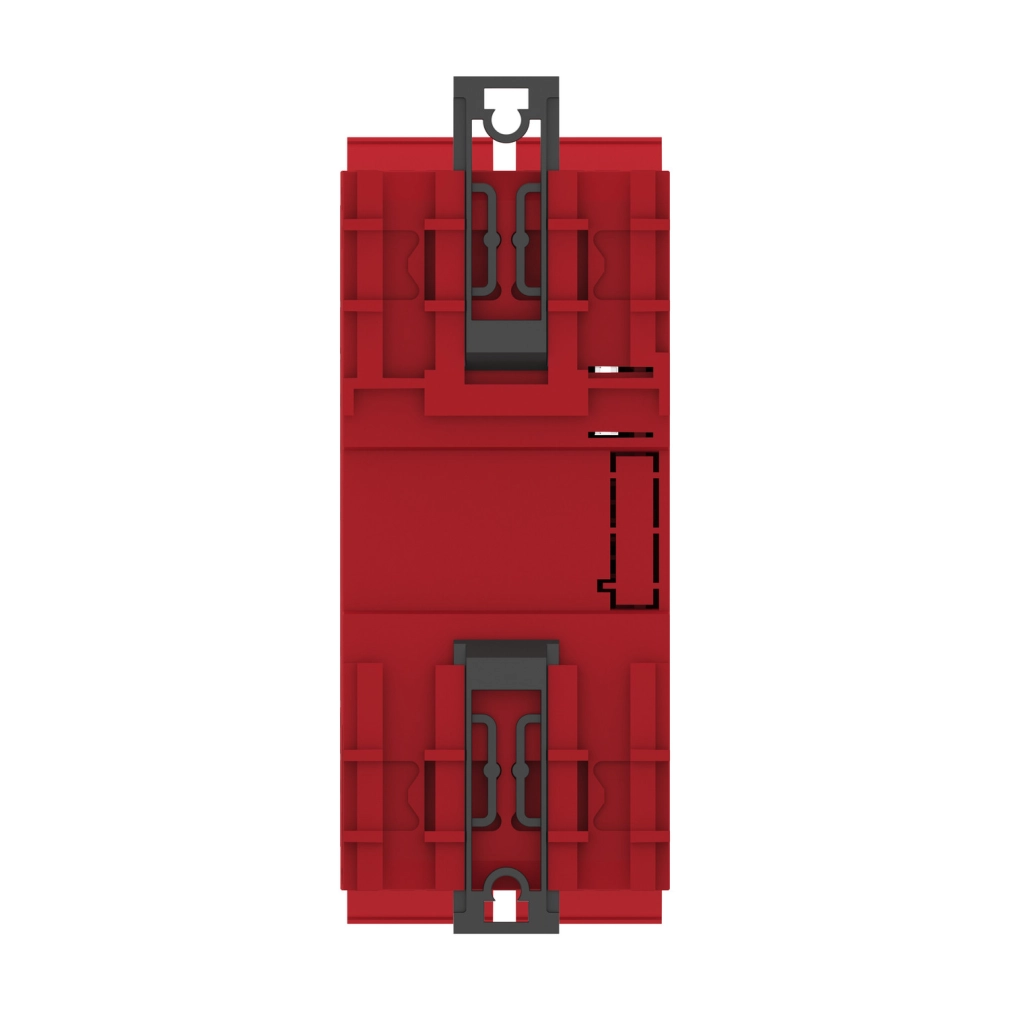

Rögzítési mód: 35 mm szimmetrikus DIN sín
Mélység: 120 mm
Magasság: 100 mm
Szélesség: 45 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 (sorkapcsok), IP40 (ház), IP54 (szerelési terület)
Üzemi környezeti hőmérséklet: -25...50 °C 24 V AC esetén, -25...55 °C 24 V DC esetén
Tárolási környezeti hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95% nem kondenzálódó
