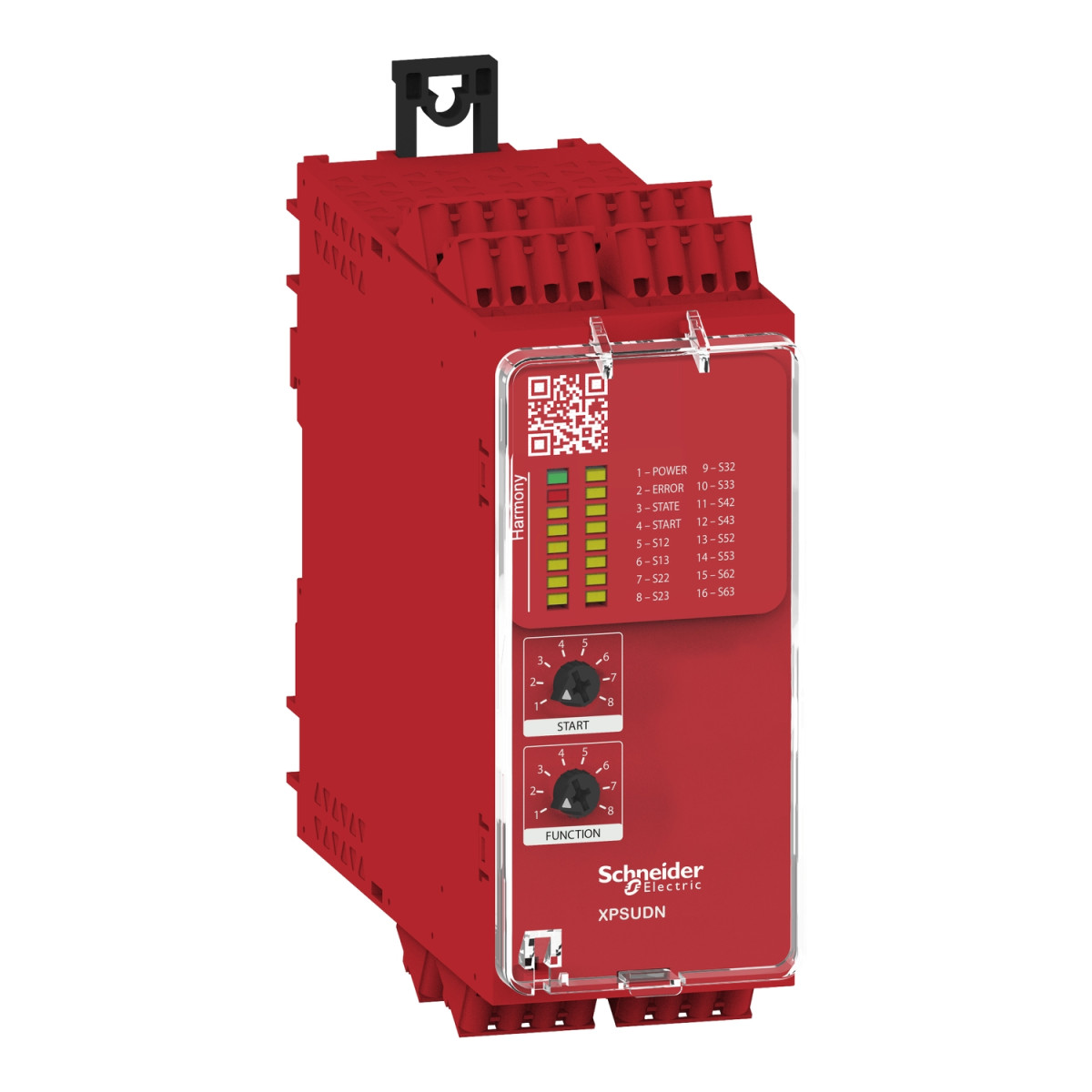

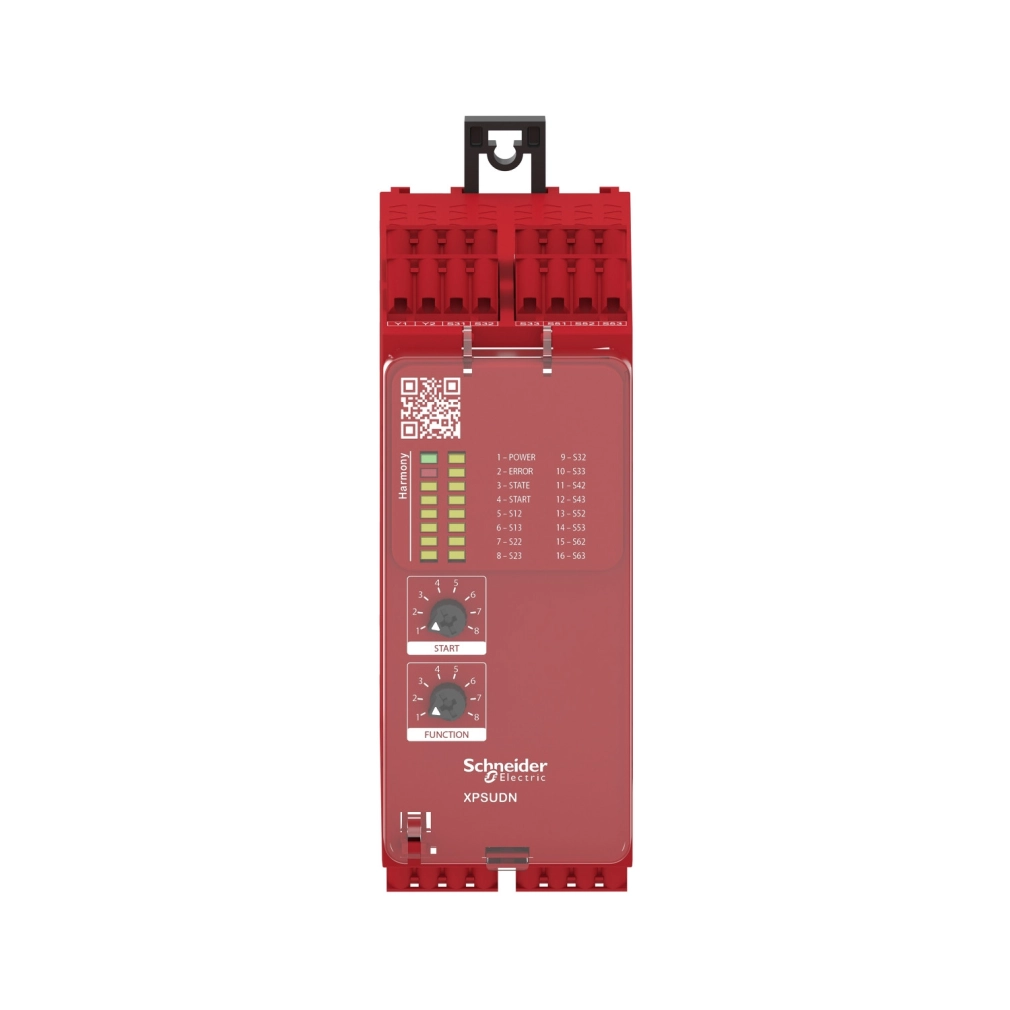

A Schneider Electric Preventa XPS Universal XPSUDN33AC biztonsági relé modul egy sokoldalú és megbízható biztonsági eszköz, amelyet kifejezetten ipari automatizálási és vezérlési rendszerekbe terveztek. Ez a kategória 4 besorolású biztonsági modul a Harmony Safety Automation termékcsalád része, és kiváló megoldást kínál a legkülönfélébb biztonsági alkalmazásokhoz, beleértve a vészleállító rendszereket, védőburkolatok felügyeletét és fényfüggönyök monitorozását.
A XPSUDN33AC modell az XPSUAF funkciókat tartalmazza, és rendkívül rugalmas konfigurációs lehetőségeket kínál. A készülék 6 biztonsági bemenetet és 3 NO (alaphelyzetben nyitott) + 1 NC (alaphelyzetben zárt) biztonsági kimenetet tartalmaz, ami lehetővé teszi a különböző biztonsági eszközök hatékony felügyeletét. A relé modul kompatibilis antivalent kontaktusokkal, NC párokkal, PNP párokkal és OSSD párokkal egyaránt, így szinte minden típusú biztonsági eszközhöz csatlakoztatható. A modult 48-240 V AC/DC tápfeszültség tartományban lehet működtetni, ami tovább növeli a felhasználhatóságát.
A biztonsági szint tekintetében a XPSUDN33AC kiemelkedő teljesítményt nyújt. A normál nyitott relé kontaktusok esetében elérheti a PL e/4-es kategória besorolást az ISO 13849-1 szabvány szerint, SILCL 3 szintet az IEC 62061 szabvány alapján, valamint SIL 3 szintet az IEC 61508 szabványnak megfelelően. A megbízhatósági adatok szintén rendkívül kedvezőek: az MTTFd több mint 30 év, a DCavg érték legalább 99%, a PFHd érték pedig mindössze 1,36E-09, ami a legmagasabb biztonsági követelményeknek is megfelel. A modul B típusú az IEC 61508-1 szabvány szerint, és rendelkezik TÜV és cULus tanúsítványokkal.
A Schneider Electric XPSUDN33AC biztonsági modul sokoldalúságát tovább növeli, hogy számos funkcióra konfigurálható: vészleállító gomb felügyelete 2 NC kontaktussal, védőburkolatok felügyelete 1 vagy 2 végálláskapcsolóval, 2 PNP szenzor monitorozása, mágneses kapcsolók felügyelete, fényfüggöny monitorozása, RFID kapcsoló, elektro-szenzitív védelmi berendezések (ESPE) felügyelete, valamint közelítéskapcsolók monitorozása. A modul indítási típusa választható: automatikus, manuális vagy felügyelt.
A XPSUDN33AC praktikus kivitelű, könnyen szerelhető és csatlakoztatható. A modul 35 mm-es szimmetrikus DIN sínre rögzíthető, vagy csavarozással is felszerelhető. A csatlakoztatás rugós sorkapcsokkal történik, amelyek 0,2-2,5 mm² tömör vagy rugalmas vezetékek fogadására alkalmasak. A modul méretei: 120 mm mélység, 100 mm magasság és 45 mm szélesség. Működési hőmérséklet tartománya -25°C és +55°C között van (DC tápellátás esetén), tárolási hőmérséklete pedig -25°C és +85°C között változhat. Védettsége IP20 a sorkapcsok, IP40 a ház, és IP54 a szerelési terület esetében az IEC 60947-1 szabvány szerint.
Schneider Electric Preventa XPS Universal - XPSUDN33AC -biztonsági relé modul, XPSUAF funkciók, Cat.4, biztonsági be/ki: 6/3NO+1NC, PNP, 48-230VAC/DC, rugós műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Safety Automation
Termék vagy komponens típusa: Biztonsági modul
Biztonsági modul neve: XPSUDN
Biztonsági modul alkalmazása: Antivalent kontaktusok felügyelete, vészleállítás, védőburkolat és fényfüggöny felügyelete
Funkciók
Modul funkciók: Vészleállító gomb felügyelete 2 NC kontaktussal, Védőburkolat felügyelete 1 vagy 2 végálláskapcsolóval, 2 PNP szenzor felügyelete, Mágneses kapcsoló felügyelete, Fényfüggöny felügyelete, RFID kapcsoló, Elektro-szenzitív védelmi eszközök (ESPE) felügyelete, Közelítésérzékelő felügyelete
Biztonsági szintek
Elérhető biztonságtechnikai szintek normál nyitott relékontaktusok esetén: PL e/4-es kategória (ISO 13849-1 szerint), SILCL 3 (IEC 62061 szerint), SIL 3 (IEC 61508 szerint)
Elérhető biztonságtechnikai szintek normál zárt relékontaktusok esetén: PL c/1-es kategória (ISO 13849-1 szerint), SILCL 1 (IEC 62061 szerint), SIL 1 (IEC 61508 szerint)
Megbízhatósági adatok
MTTFd > 30 év (ISO 13849-1 szerint)
Dcavg >= 99% (ISO 13849-1 szerint)
PFHd = 1.36E-09 (ISO 13849-1, IEC 62061 és IEC 61508-1 szerint)
HFT = 1 (IEC 62061 és IEC 61508-1 szerint)
SFF > 99% (IEC 62061 és IEC 61508-1 szerint)
Típus = B (IEC 61508-1 szerint)
Elektromos specifikációk
Elektromos áramkör típusa: NC pár, PNP pár, Antivalent pár, OSSD pár

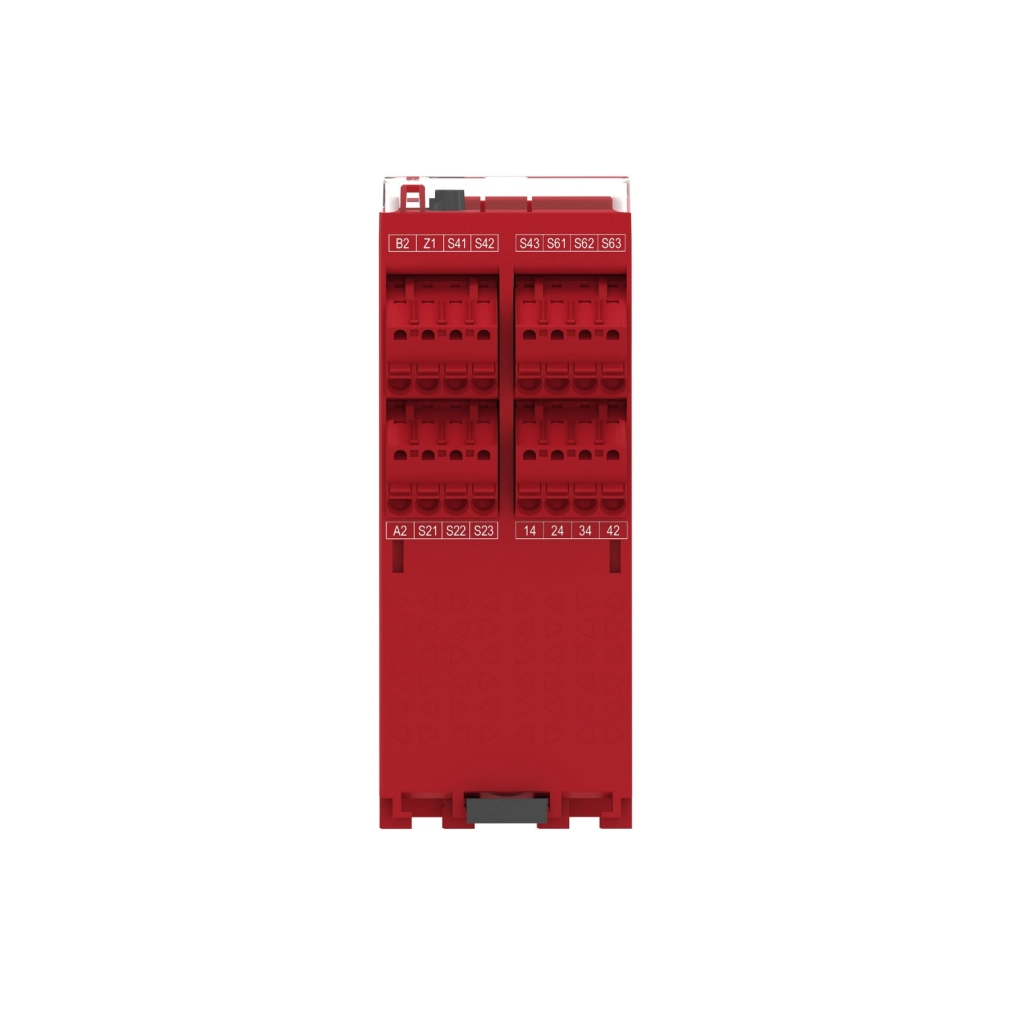

Csatlakozások - sorkapcsok: Leszerelhető rugós sorkapocs, 0.2...2.5 mm² tömör vagy flexibilis, 0.25...2.5 mm² flexibilis érvéghüvellyel
Névleges tápfeszültség [Us]: 48...240 V AC/DC -10...10%
Bemenetek közötti szinkronizációs idő: 0.5 s, 2 s, 2.2 s, 4 s
Indítás típusa: Automatikus/manuális/felügyelt
Teljesítményfelvétel: 6 W 48 V DC esetén, 25 VA 240 V AC 50/60 Hz esetén
Bemenet védelmi típusa: Belső, elektronikus
Biztonsági kimenetek: 3 NO + 1 NC
Biztonsági bemenetek: 6 biztonsági bemenet 24 V DC 5 mA
Maximális vezeték ellenállás: 500 Ohm
Fizikai jellemzők
Szerelési támogatás: 35 mm szimmetrikus DIN sín
Mélység: 120 mm
Magasság: 100 mm
Szélesség: 45 mm
Környezeti specifikációk
IP védettségi fokozat: IP20 (sorkapcsok), IP40 (ház), IP54 (szerelési terület) az IEC 60947-1 szerint
Üzemi környezeti hőmérséklet: -25...50 °C 24 V AC esetén, -25...55 °C 24 V DC esetén
Tárolási környezeti hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95% nem kondenzálódó
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 61508 funkcionális biztonsági szabvány (1-7 részek), ISO 13849-1 funkcionális biztonsági szabvány, IEC 62061 funkcionális biztonsági szabvány
Terméktanúsítványok: TÜV, cULus
