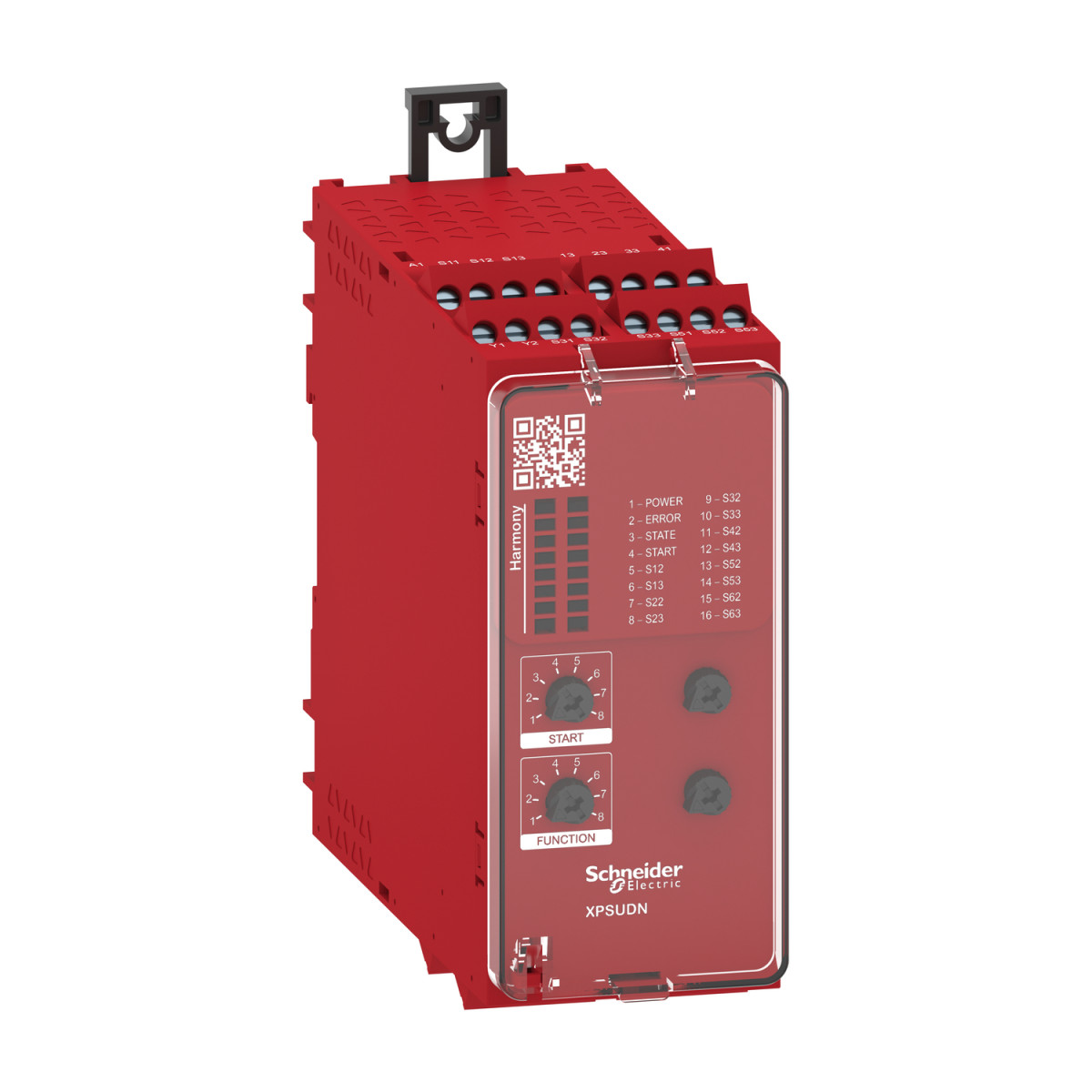

A Schneider Electric Preventa XPS Universal XPSUDN13AP egy rendkívül megbízható és sokoldalú biztonsági modul, amely a legmagasabb biztonsági követelményeket is kielégíti. Ez a Cat 4 besorolású eszköz 6 XPSUAF funkcióval rendelkezik, és 24V AC vagy DC tápfeszültséggel működtethető. A csavaros csatlakozással ellátott modul ideális megoldást kínál különböző ipari biztonsági alkalmazásokhoz, ahol a biztonság és a megbízhatóság elsődleges fontosságú.
A XPSUDN13AP biztonsági modul rendkívül széleskörű alkalmazási lehetőségekkel rendelkezik. Tökéletesen alkalmas antivalent kontaktusok figyelésére, vészleállító gombok monitorozására, védőburkolatok felügyeletére és fényfüggönyök ellenőrzésére. Funkcionalitása kiterjed a vészleállító gombok 2 NC érintkezővel történő felügyeletére, védőburkolatok 1 vagy 2 végálláskapcsolóval való monitorozására, 2 PNP érzékelő vagy mágneses kapcsoló ellenőrzésére, fényfüggöny figyelésére, RFID kapcsoló és elektroérzékeny védőberendezések (ESPE) monitorozására, valamint közelítésérzékelők felügyeletére. A Harmony Safety Automation termékcsalád részeként, ez a modul tökéletesen illeszkedik a Schneider Electric átfogó biztonsági megoldásaihoz.
Az XPSUDN13AP kiemelkedő biztonsági szintet kínál, amely megfelel a legszigorúbb ipari szabványoknak. A normál nyitott relé érintkezők esetében elérheti a PL e/4. kategóriát az ISO 13849-1 szerint, a SILCL 3 szintet az IEC 62061 szerint, valamint a SIL 3 szintet az IEC 61508 szerint. A normál zárt relé érintkezők esetében pedig biztosítja a PL c/1. kategóriát az ISO 13849-1 szerint, a SILCL 1 szintet az IEC 62061 szerint, és a SIL 1 szintet az IEC 61508 szerint. A rendszer megbízhatóságát a kiemelkedő biztonsági mutatók igazolják: MTTFd > 30 év az ISO 13849-1 szerint, Dcavg >= 99% az ISO 13849-1 szerint, PFHd = 0,88E-09 az ISO 13849-1, IEC 62061 és IEC 61508-1 szabványok szerint. A modul továbbá HFT = 1 értéket biztosít az IEC 62061 és IEC 61508-1 szerint, valamint SFF > 99% értéket az IEC 62061 és IEC 61508-1 szerint, B típusú az IEC 61508-1 szerint.
A XPSUDN13AP rugalmas elektromos áramköri típusokat támogat, beleértve az NC párt, PNP párt, antivalent párt és OSSD párt. A csatlakozások terén kiemelkedően sokoldalú: levehető csavaros sorkapcsokkal rendelkezik, amelyek 0,2-2,5 mm² tömör vagy hajlékony, 0,25-2,5 mm² hajlékony érvéghüvelyes egyvezetős, 0,2-1,5 mm² tömör vagy hajlékony ikervezetős, 2 x 0,25-1 mm² hajlékony érvéghüvely nélküli kerettel, valamint 2 x 0,5-1,5 mm² hajlékony érvéghüvelyes kerettel ellátott vezetékekkel kompatibilisek. A névleges tápfeszültség 24 V AC (-15...10%) vagy 24 V DC (-20...20%).
A készülék számos kiemelkedő műszaki jellemzővel rendelkezik. A bemenetek közötti szinkronizációs idő 0,5 s, 2 s, 2,2 s vagy 4 s lehet. Indítási típusa automatikus/kézi/felügyelt. Teljesítményfelvétele 24 V DC esetén 4,5 W, míg 24 V AC 50/60 Hz esetén 10,5 VA. A bemenet védelmi típusa belső, elektronikus. 3 NO + 1 NC biztonsági kimenettel és 6 biztonsági bemenettel (24 V DC, 5 mA) rendelkezik. A maximális vezeték-ellenállás 500 Ohm. A modul kompatibilis a különböző bemenetekkel: normál zárt áramkör az ISO 14119 szerint, XC végálláskapcsoló az ISO 14119 szerint, mechanikai érintkező az ISO 14119 szerint, normál zárt áramkör az ISO 13850 szerint, antivalent pár az ISO 14119 szerint, OSSD pár az IEC 61496-1-2 szerint, és 3 vezetékes PNP közelítésérzékelők. A névleges üzemi áram (Ie) normál nyitott relé érintkező esetén 5 A AC-1 / 3 A AC-15 / 5 A DC-1 / 3 A DC-13, normál zárt relé érintkező esetén pedig 3 A AC-1 / 1 A AC-15 / 3 A DC-1 / 1 A DC-13. A modul 7 be/ki konfigurálható impulzus kimenettel is rendelkezik. A bemeneti/kimeneti típus félvezető impulzus diagnosztikai kimenet (24 V DC, 20 mA Z1, nem biztonsági jellegű). A hagyományos szabad levegő hőáram 16 A. Kapcsolódó biztosíték-besorolás: 10 A gG NO relé kimeneti áramkör esetén és 4 A gG NC relé kimeneti áramkör esetén az IEC 60947-1 szerint.
Schneider Electric Preventa XPS Universal - XPSUDN13AP -biztonsági relé modul műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Safety Automation
Termék vagy komponens típusa: Biztonsági modul
Biztonsági modul neve: XPSUDN
Biztonsági modul alkalmazás: Antivalent kontaktusok figyelése, vészleállító, védőburkolat és fényfüggöny felügyelete
Modul funkciók
Vészleállító gomb 2 NC érintkezővel
Védőburkolat figyelés 1 vagy 2 végálláskapcsolóval
2 PNP érzékelő figyelése
Mágneses kapcsoló figyelés
Fényfüggöny figyelés
RFID kapcsoló
Elektroérzékeny védőberendezések (ESPE) figyelése
Közelítésérzékelő figyelés
Biztonsági szint
Elérheti a PL e/4 kategóriát normál nyitott relé érintkezők esetén az ISO 13849-1 szerint
Elérheti a SILCL 3 szintet normál nyitott relé érintkezők esetén az IEC 62061 szerint
Elérheti a SIL 3 szintet normál nyitott relé érintkezők esetén az IEC 61508 szerint
Elérheti a PL c/1 kategóriát normál zárt relé érintkezők esetén az ISO 13849-1 szerint
Elérheti a SILCL 1 szintet normál zárt relé érintkezők esetén az IEC 62061 szerint
Elérheti a SIL 1 szintet normál zárt relé érintkezők esetén az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd > 30 év az ISO 13849-1 szerint
Dcavg >= 99% az ISO 13849-1 szerint
PFHd = 0,88E-09 az ISO 13849-1 szerint
HFT = 1 az IEC 62061 szerint
PFHd = 0,88E-09 az IEC 62061 szerint
SFF > 99% az IEC 62061 szerint
HFT = 1 az IEC 61508-1 szerint
PFHd = 0,88E-09 az IEC 61508-1 szerint
SFF > 99% az IEC 61508-1 szerint
B típusú az IEC 61508-1 szerint
Elektromos jellemzők
Elektromos áramköri típus: NC pár, PNP pár, Antivalent pár, OSSD pár
Csatlakozások - sorkapcsok: Levehető csavaros sorkapocs, 0,2...2,5 mm² tömör vagy hajlékony
Névleges tápfeszültség [Us]: 24 V AC -15...10%, 24 V DC -20...20%
Szinkronizációs idő a bemenetek között: 0,5 s, 2 s, 2,2 s, 4 s
Indítási típus: Automatikus/kézi/felügyelt
Teljesítményfelvétel: 4,5 W 24 V DC, 10,5 VA 24 V AC 50/60 Hz
Bemenet védelmi típusa: Belső, elektronikus
Biztonsági kimenetek: 3 NO + 1 NC
Biztonsági bemenetek: 6 biztonsági bemenet 24 V DC 5 mA
Maximális vezeték-ellenállás: 500 Ohm
Mechanikai jellemzők
Szerelési tartó: 35 mm szimmetrikus DIN sín
Mélység: 120 mm
Magasság: 100 mm
Szélesség: 45 mm
Nettó tömeg: 0,350 kg
Környezeti feltételek
IP védettségi fokozat: IP20 (sorkapcsok) az IEC 60947-1 szerint, IP40 (burkolat) az IEC 60947-1 szerint, IP54 (szerelési terület) az IEC 60947-1 szerint
Környezeti hőmérséklet üzemeltetés során: -25…50 °C 24 V AC esetén, -25…55 °C 24 V DC esetén
Környezeti hőmérséklet tároláskor: -25…85 °C
Relatív páratartalom: 5…95% nem kondenzálódó
