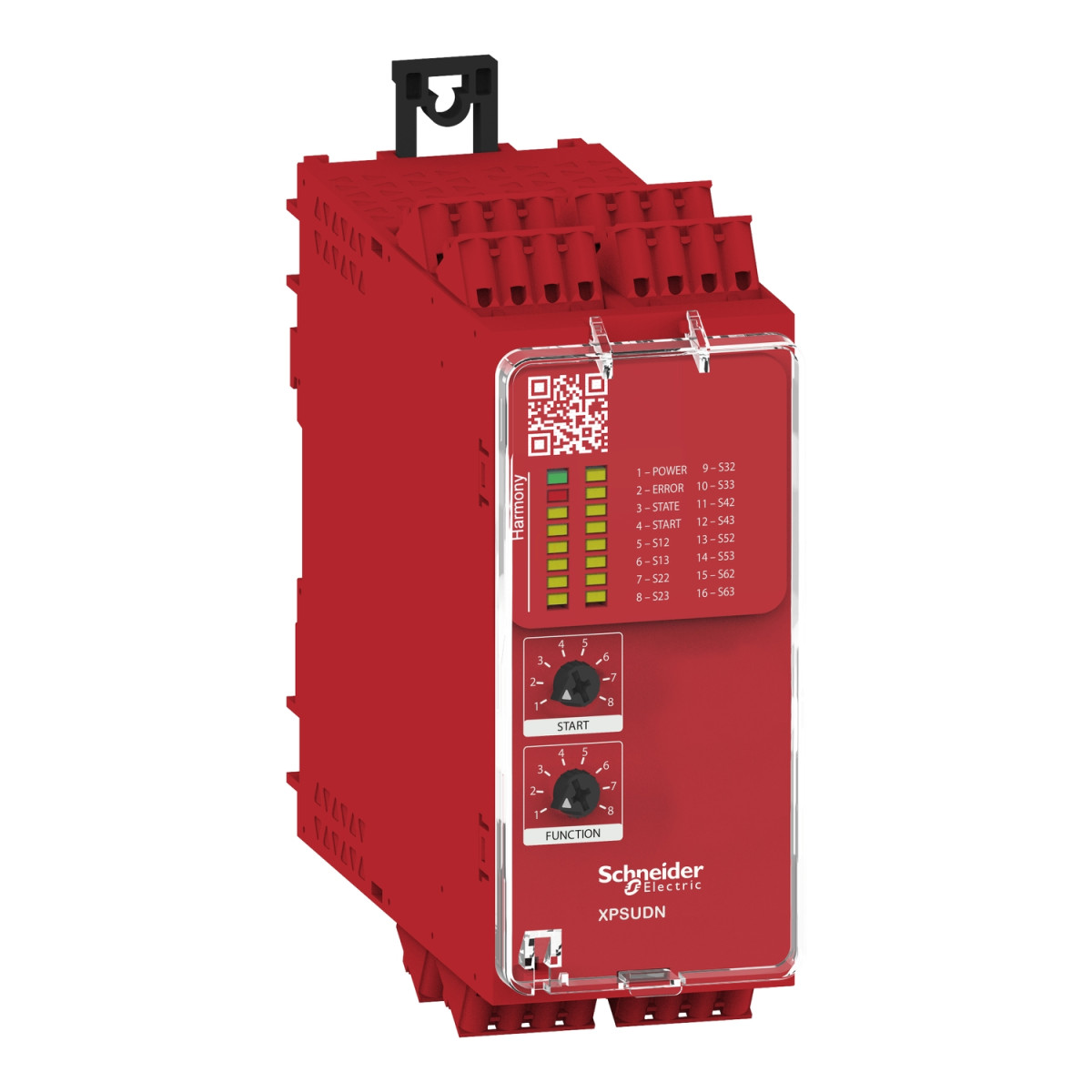

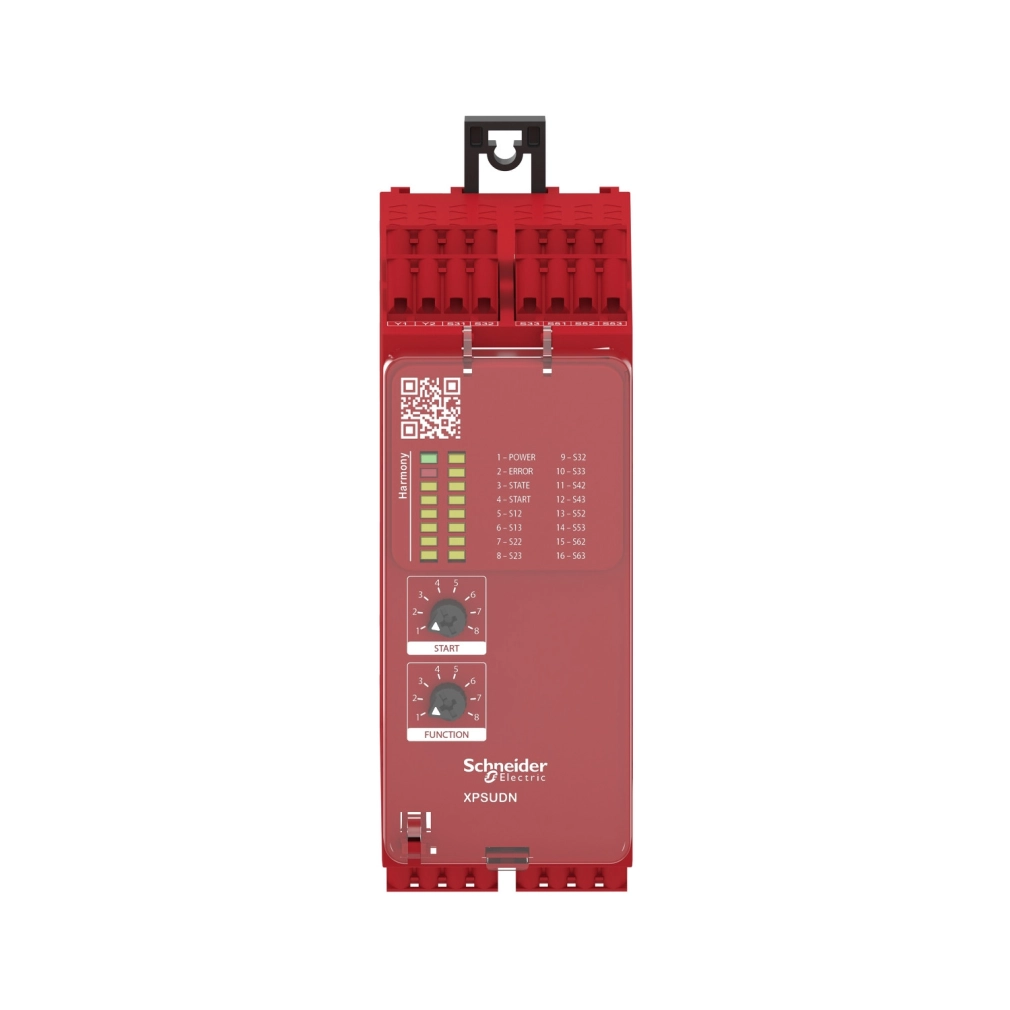

A Schneider Electric Preventa XPS Universal XPSUDN13AC biztonsági relé modul a legmagasabb szintű gépi biztonság megvalósítására fejlesztett professzionális eszköz, amely kiemelkedő teljesítményével és sokoldalú alkalmazhatóságával a kritikus ipari biztonsági rendszerek alapvető komponense. A Harmony Safety Automation termékcsalád részeként a XPSUDN13AC modell kategória 4 szintű biztonsági funkciókat kínál, 6 XPSUAF funkcióval, rugós csatlakozással és 24V AC/DC tápfeszültséggel, így biztosítva a legmagasabb szintű védelmet az ipari környezetben dolgozók számára.
A biztonsági relé modul elsődleges feladata az antivalent kontaktusok monitorozása, valamint az olyan kulcsfontosságú biztonsági alkalmazások felügyelete, mint a vészleállítók, biztonsági kapuk és fényfüggönyök. A XPSUDN biztonsági modul különösen jól használható vészleállító gombok 2 NC érintkezővel való figyelésére, védelmi ajtók 1 vagy 2 végálláskapcsolóval történő monitorozására, 2 PNP érzékelő és mágneses kapcsoló ellenőrzésére, fényfüggönyök és RFID kapcsolók megfigyelésére, elektromos érzékeny védőberendezések (ESPE) figyelésére, valamint közelítésérzékelők monitorozására. A modell kompakt méretének - 45x100x120 mm (SZxMxMÉ) - köszönhetően minimális helyet foglal a kapcsolószekrényben, miközben maximális védelmi funkcionalitást biztosít.
A biztonsági szint tekintetében az XPSUDN13AC modul kiemelkedő teljesítményt nyújt, és megfelel a legszigorúbb nemzetközi szabványoknak. A készülék képes elérni a PL e/category 4 biztonsági szintet a nyitó reléérintkezőknél az ISO 13849-1 szerint, valamint a SILCL 3 szintet az IEC 62061 és SIL 3 szintet az IEC 61508 szerint. A biztonsági záró reléérintkezők esetén PL c/category 1 (ISO 13849-1), SILCL 1 (IEC 62061) és SIL 1 (IEC 61508) szintet biztosít. A modul rendkívül magas megbízhatósági adatokkal rendelkezik: MTTFd > 30 év, Dcavg ≥ 99%, PFHd = 0.88E-09, SFF > 99% és HFT = 1 érték a vonatkozó szabványok szerint. A kiterjedt LED-es állapotjelzés - a tápellátás, a hiba, a start, a biztonsági állapot és minden egyes biztonsági bemenet jelzésével - megkönnyíti a diagnosztikát és a hibakeresést.
Az XPSUDN13AC biztonsági relé különböző elektromos áramkör típusokat támogat, beleértve az NC párt, PNP párt, antivalent párt és OSSD párt is. A csatlakozások tekintetében kivehető rugós sorkapcsokkal rendelkezik, amelyek 0,2-2,5 mm² tömör vagy flexibilis vezetékeket, valamint különböző méretű érvéghüvelyes vezetékeket fogadnak. A tápfeszültség 24V AC (-15...10%) vagy 24V DC (-20...20%) lehet. A teljesítményfelvétel alacsony: mindössze 4,5W 24V DC, illetve 10,5VA 24V AC esetén. A modul szinkronizációs ideje a bemenetek között konfigurálható: 0,5 s, 2 s, 2,2 s vagy 4 s értékre állítható. Az indítási mód automatikus, manuális vagy felügyelt lehet, a konkrét alkalmazás igényeinek megfelelően.
A biztonsági bemenetek és kimenetek rendkívül rugalmasan konfigurálhatók: a modul 6 biztonsági bemenettel rendelkezik (24V DC, 5mA), valamint 3 NO + 1 NC biztonsági kimenettel. A bemenetek kompatibilisek normál zárt áramkörökkel (ISO 14119 és ISO 13850 szerint), XC végálláskapcsolókkal, mechanikus érintkezőkkel, antivalent párral, OSSD párral (IEC 61496-1-2 szerint) és 3 vezetékes PNP közelítésérzékelőkkel. A kimeneti oldalon a névleges üzemi áram 5A AC-1/DC-1 a NO reléérintkezőknél és 3A AC-1/DC-1 a NC reléérintkezőknél, ami széles alkalmazási területet tesz lehetővé. A készülék emellett 7 db be/ki konfigurálható impulzusos kimenetet és egy félvezető impulzusos diagnosztikai kimenetet (24V DC, 20mA, Z1) is tartalmaz, melyek nem biztonsági célúak, de hasznos visszajelzést adhatnak a kapcsolódó rendszereknek.
Schneider Electric Preventa XPS Universal - XPSUDN13AC -biztonsági relé modul műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Safety Automation
Termék vagy komponens típusa: Biztonsági modul
Biztonsági modul neve: XPSUDN
Biztonsági modul alkalmazása: Antivalent kontaktusok monitorozása, vészleállító, védőkapu és fényfüggöny monitorozása
Funkciók
Modul funkció: Vészleállító gomb monitorozása 2 NC érintkezővel, védőkapu monitorozása 1 vagy 2 végálláskapcsolóval, 2 PNP érzékelő monitorozása, mágneses kapcsoló monitorozása, fényfüggöny monitorozása, RFID kapcsoló, elektro-érzékeny védelmi berendezések (ESPE) monitorozása, közelítésérzékelő monitorozása
Biztonsági szint
Elérheti a PL e/kategória 4 szintet normál nyitott relé érintkezőkre az ISO 13849-1 szerint
Elérheti a SILCL 3 szintet normál nyitott relé érintkezőkre az IEC 62061 szerint
Elérheti a SIL 3 szintet normál nyitott relé érintkezőkre az IEC 61508 szerint
Elérheti a PL c/kategória 1 szintet normál zárt relé érintkezőkre az ISO 13849-1 szerint
Elérheti a SILCL 1 szintet normál zárt relé érintkezőkre az IEC 62061 szerint
Elérheti a SIL 1 szintet normál zárt relé érintkezőkre az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd > 30 év az ISO 13849-1 szerint
Dcavg >= 99% az ISO 13849-1 szerint
PFHd = 0.88E-09 az ISO 13849-1 szerint
HFT = 1 az IEC 62061 szerint
PFHd = 0.88E-09 az IEC 62061 szerint
SFF > 99% az IEC 62061 szerint
HFT = 1 az IEC 61508-1 szerint
PFHd = 0.88E-09 az IEC 61508-1 szerint
SFF > 99% az IEC 61508-1 szerint
Type = B az IEC 61508-1 szerint
Műszaki adatok
Elektromos áramkör típusa: NC pár, PNP pár, Antivalent pár, OSSD pár

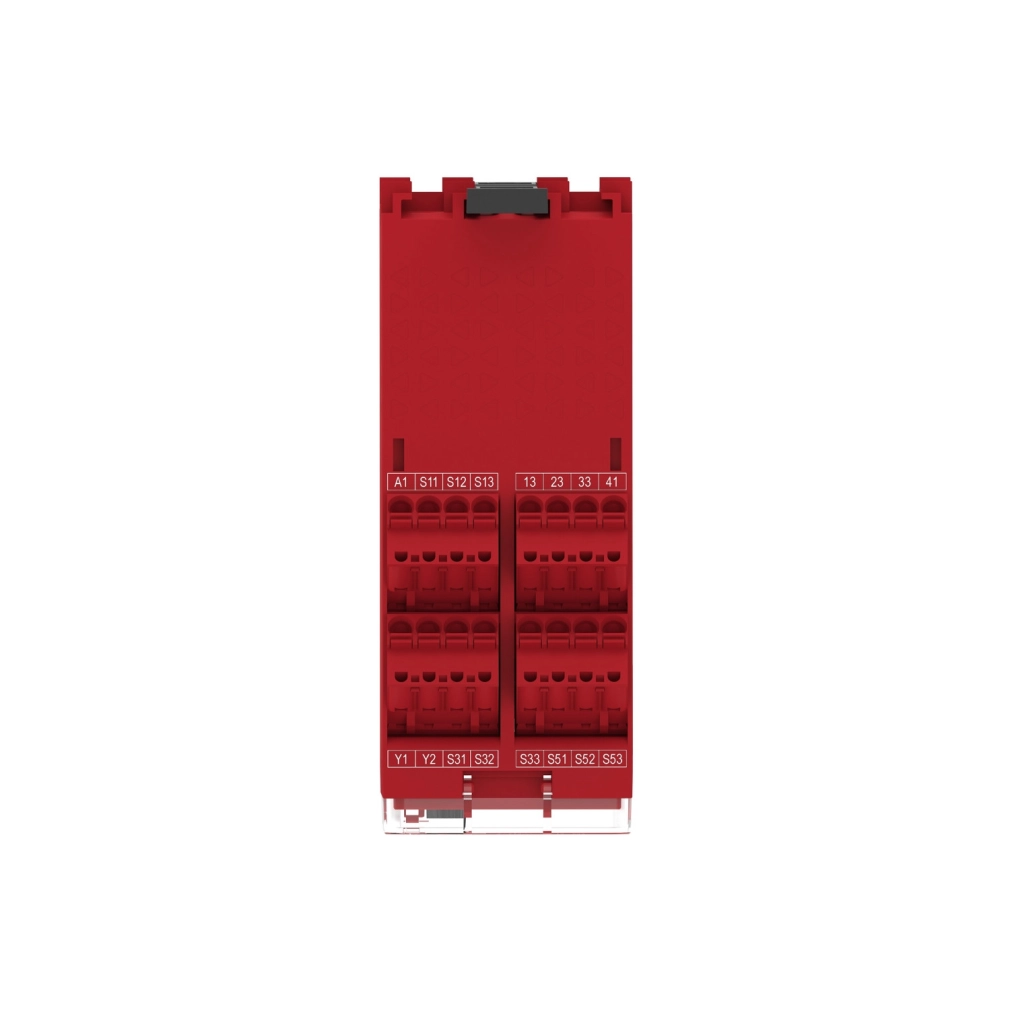

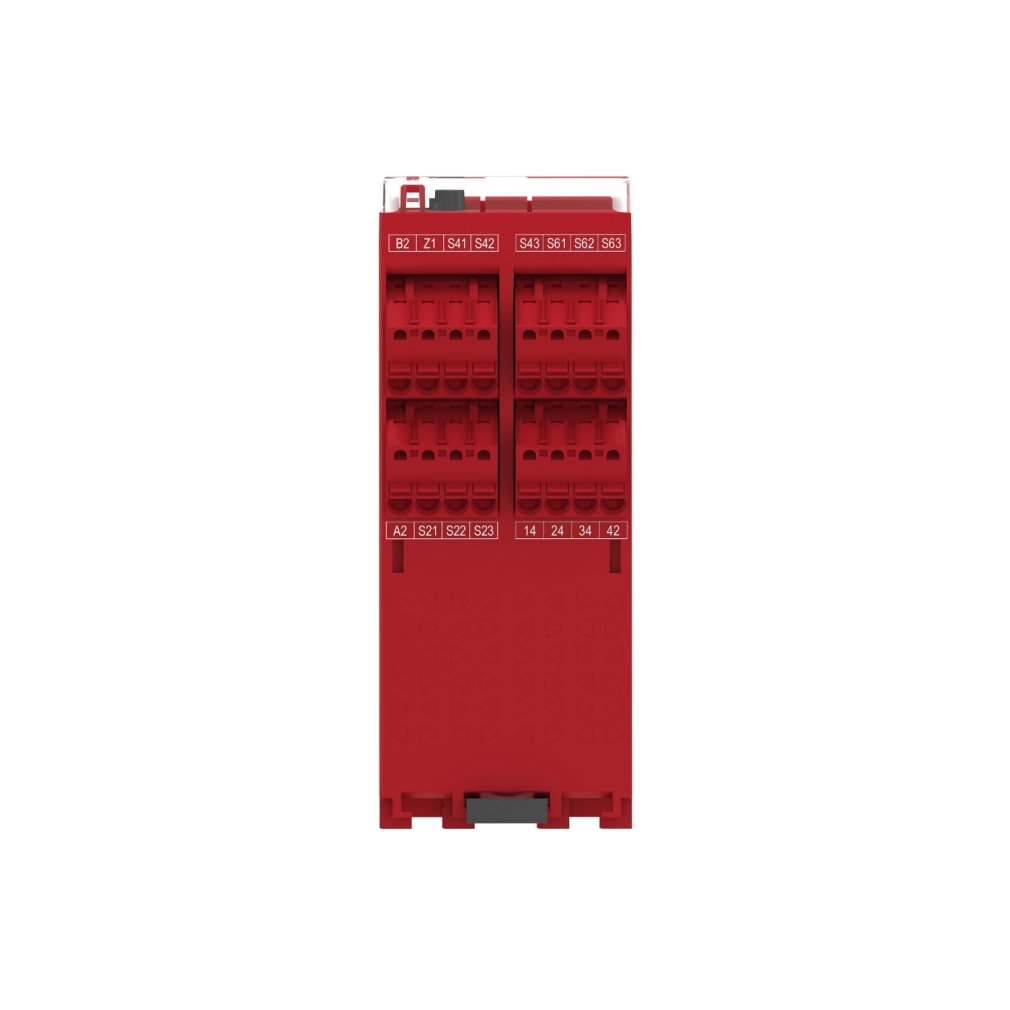

Csatlakozások - sorkapcsok: Kivehető rugós sorkapocs, 0,2...2,5 mm² tömör vagy flexibilis, 0,25...2,5 mm² flexibilis érvéghüvelyes, egyeres, 0,2...1,5 mm² tömör vagy flexibilis ikervezetékes
Névleges tápfeszültség [Us]: 24 V AC -15...10%, 24 V DC -20...20%
Teljesítményfelvétel: 4,5 W 24 V DC, 10,5 VA 24 V AC 50/60 Hz
Biztonsági kimenetek: 3 NO + 1 NC
Biztonsági bemenetek: 6 biztonsági bemenet 24 V DC 5 mA
Névleges üzemi áram [Ie]: 5 A AC-1 normál nyitott relé érintkezőre, 3 A AC-15 normál nyitott relé érintkezőre, 5 A DC-1 normál nyitott relé érintkezőre, 3 A DC-13 normál nyitott relé érintkezőre
Mechanikai adatok
Szerelési mód: 35 mm szimmetrikus DIN sín
Méretek: 45 mm szélesség, 100 mm magasság, 120 mm mélység
Tömeg: 0,350 kg
Környezeti feltételek
IP védettség: IP20 (sorkapcsok), IP40 (ház), IP54 (szerelési terület)
Üzemi környezeti hőmérséklet: -25...50 °C 24 V AC esetén, -25...55 °C 24 V DC esetén
Tárolási környezeti hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95% nem kondenzálódó
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 61508 funkcionális biztonsági szabvány, ISO 13849-1 funkcionális biztonsági szabvány, IEC 62061 funkcionális biztonsági szabvány
Terméktanúsítványok: TÜV, cULus
