A Schneider Electric Preventa XPS Universal XPSUAT13A3AP egy kimagasló biztonsági funkcionalitással rendelkező biztonsági relé modul, amely a Harmony XPSU termékcsalád része. Ez a Cat4 besorolású készülék XPSUAK funkcióval és késleltetett kimenetekkel rendelkezik, amely ideális megoldást kínál különböző ipari biztonságtechnikai alkalmazásokhoz.
Az XPSUAT13A3AP biztonsági modul többféle biztonsági funkció monitorozására alkalmas, mint például az antivalent érintkezők figyelése, vészleállító gombok, védőburkolatok és fényfüggönyök felügyelete, valamint nyomásérzékeny 4 vezetékes védőeszközök monitorozása. Részletes funkcionalitása kiterjed a vészleállító gomb 2 NC érintkezővel történő figyelésére, védőburkolatok 1 vagy 2 végálláskapcsolóval történő felügyeletére, 2 PNP szenzor vagy 1 PNP + 1 NPN szenzor monitorozására, mágneses kapcsolók figyelésére, fényfüggöny és RFID kapcsoló monitorozására, elektro-szenzitív védőberendezések (ESPE) felügyeletére, valamint érzékelő szőnyegek/élek és közelítés-érzékelők monitorozására.
A modul kiemelkedő biztonsági szinteket biztosít: a normál nyitott relé érintkezőknél elérheti a PL e/4-es kategóriát az ISO 13849-1 szerint, a SILCL 3-at az IEC 62061 szerint, valamint a SIL 3-at az IEC 61508 szerint. A normál zárt relé érintkezőknél pedig PL c/1-es kategória az ISO 13849-1 szerint, SILCL 1 az IEC 62061 szerint, és SIL 1 az IEC 61508 szerint. A modul megbízhatósági adatai is kiválóak: MTTFd értéke több mint 30 év az ISO 13849-1 szerint, Dcavg értéke pedig legalább 99% ugyanezen szabvány alapján.
A műszaki paraméterek között megtalálható a 24 V AC (-15%...+10%) vagy 24 V DC (-20%...+20%) névleges tápfeszültség, a 3 W teljesítményfelvétel DC esetén, illetve 6,5 VA AC esetén. A biztonságos kimenetek konfigurációja: 1 NC konfigurálható, 3 NO konfigurálható és 3 NO azonnali. A biztonságos bemenetek: 2 pozitív biztonsági bemenet 24 V DC 8 mA, és 1 negatív biztonsági bemenet. A modul maximális vezeték-ellenállása 500 Ohm. Az időkésleltetési tartomány 0-900 másodperc kikapcsolási késleltetéssel.
Az XPSUAT13A3AP relé névleges üzemi árama 5 A AC-1 vagy DC-1, illetve 3 A AC-15 vagy DC-13 a normál nyitott relé érintkezőknél. A normál zárt relé érintkezőknél 3 A AC-1 vagy DC-1, illetve 1 A AC-15 vagy DC-13. A konvencionális szabad levegős termikus áram 16 A. A relé kimenet minimális árama 20 mA, minimális feszültsége 24 V. A bemenet nyitásakor a maximális válaszidő 20 ms.
A készülék fizikai méretei: 45 mm szélesség, 100 mm magasság és 120 mm mélység. A szerelés 35 mm-es szimmetrikus DIN sínre történhet. A modul védettségi szintje a szerelési területen IP54, a házon IP40, a csatlakozóknál IP20 az IEC 60947-1 szerint. Működési hőmérsékleti tartománya tároláskor -25...+85 °C, a relatív páratartalom 5...95% nem kondenzálódó.

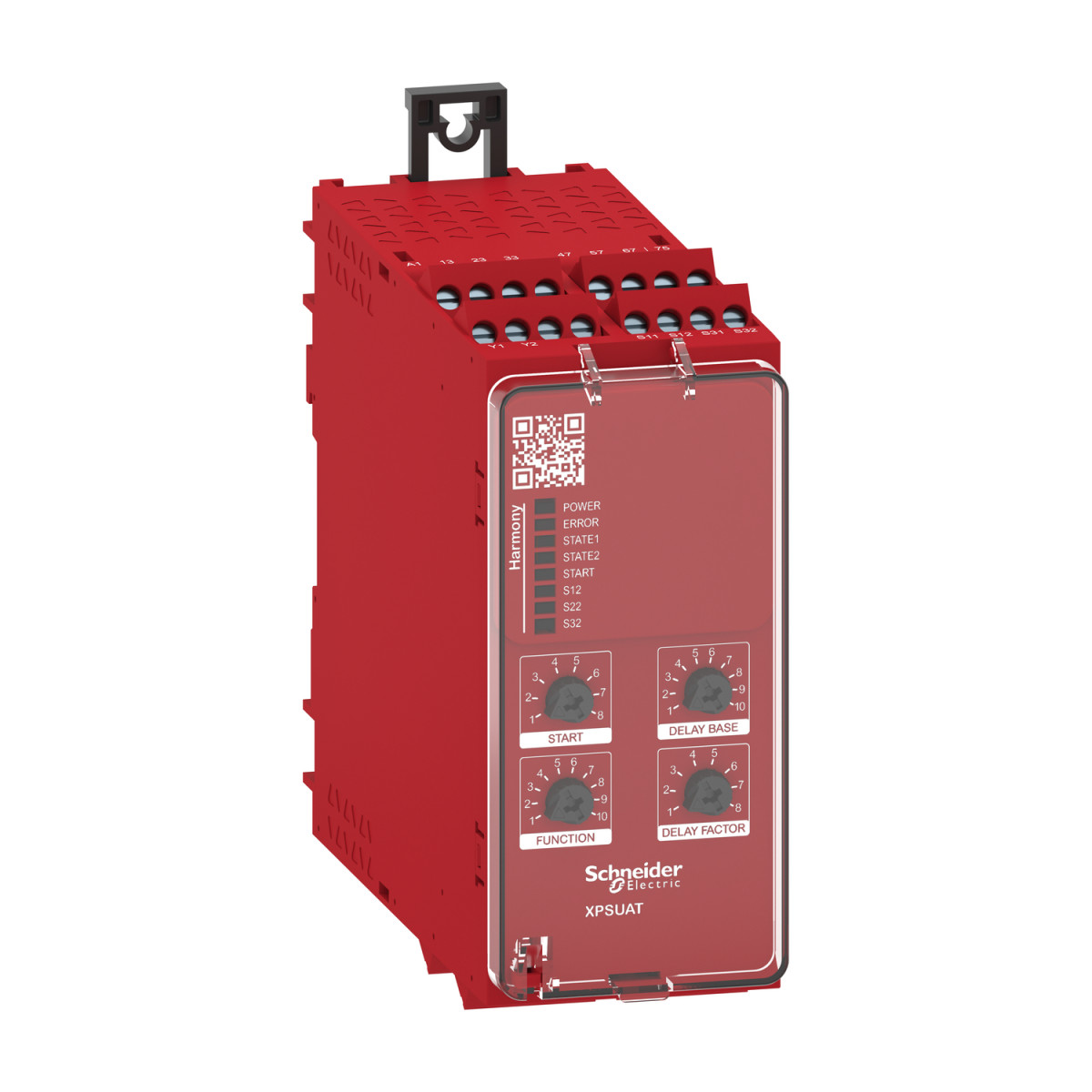

Schneider Electric Preventa XPS Universal - XPSUAT13A3AP -biztonsági relé modul, XPSUAK+ 1 késleltetett kimenet, Cat.4, biztonsági be/ki: 2/3CO, PNP, 24VAC/DC, csavaros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Safety Automation
Termék vagy komponens típus: Biztonsági modul
Biztonsági modul neve: XPSUAT
Biztonsági modul alkalmazása
Antivalent érintkezők figyelése
Vészleállító, védőburkolat és fényfüggöny monitorozása
Nyomásérzékeny 4-vezetékes védőeszközök monitorozása
Modul funkciók
Vészleállító gomb 2 NC érintkezővel
Védőburkolat felügyelet 1 vagy 2 végálláskapcsolóval
2 PNP szenzor monitorozása
Mágneses kapcsoló felügyelete
Fényfüggöny monitorozása
RFID kapcsoló
Elektro-szenzitív védőberendezések (ESPE) felügyelete
Érzékelő szőnyeg/él
Közelítésérzékelő monitorozása
1 PNP + 1 NPN szenzor monitorozása
Biztonsági szint
Normál nyitott relé érintkezőnél elérhető PL e/4-es kategória az ISO 13849-1 szerint
Normál nyitott relé érintkezőnél elérhető SILCL 3 az IEC 62061 szerint
Normál nyitott relé érintkezőnél elérhető SIL 3 az IEC 61508 szerint
Normál zárt relé érintkezőnél elérhető PL c/1-es kategória az ISO 13849-1 szerint
Normál zárt relé érintkezőnél elérhető SILCL 1 az IEC 62061 szerint
Normál zárt relé érintkezőnél elérhető SIL 1 az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd > 30 év az ISO 13849-1 szerint
Dcavg >= 99% az ISO 13849-1 szerint
PFHd = 0.94E-09 az ISO 13849-1 szerint SS0 esetén
PFHd = 0.95E-09 az ISO 13849-1 szerint SS1 esetén
Műszaki paraméterek
Elektromos áramkör típus: NC pár, PNP pár, Antivalent pár, OSSD pár
Csatlakozások - csatlakozók: Eltávolítható csavaros sorkapocs, 0.2...2.5 mm² tömör vagy rugalmas
Névleges tápfeszültség: 24 V AC -15...10%, 24 V DC -20...20%
Teljesítményfelvétel: 3 W (24 V DC), 6.5 VA (24 V AC 50/60 Hz)
Biztonsági kimenetek: 1 NC konfigurálható, 3 NO konfigurálható, 3 NO azonnali
Biztonsági bemenetek: 2 pozitív biztonsági bemenet 24 V DC 8 mA, 1 negatív biztonsági bemenet
Maximális vezeték-ellenállás: 500 Ohm
Időkésleltetés tartomány: 0...900 s kikapcsolási késleltetés
Névleges üzemi áram: 5 A AC-1 normál nyitott relé érintkezőnél, 3 A AC-15 normál nyitott relé érintkezőnél
Fizikai jellemzők
Szerelési lehetőség: 35 mm szimmetrikus DIN sín
Mélység: 120 mm
Magasság: 100 mm
Szélesség: 45 mm
Környezeti feltételek
IP védettségi fokozat: IP54 (szerelési terület), IP40 (ház), IP20 (csatlakozók) az IEC 60947-1 szerint
Környezeti hőmérséklet tároláskor: -25…85 °C
Relatív páratartalom: 5…95% nem kondenzálódó
