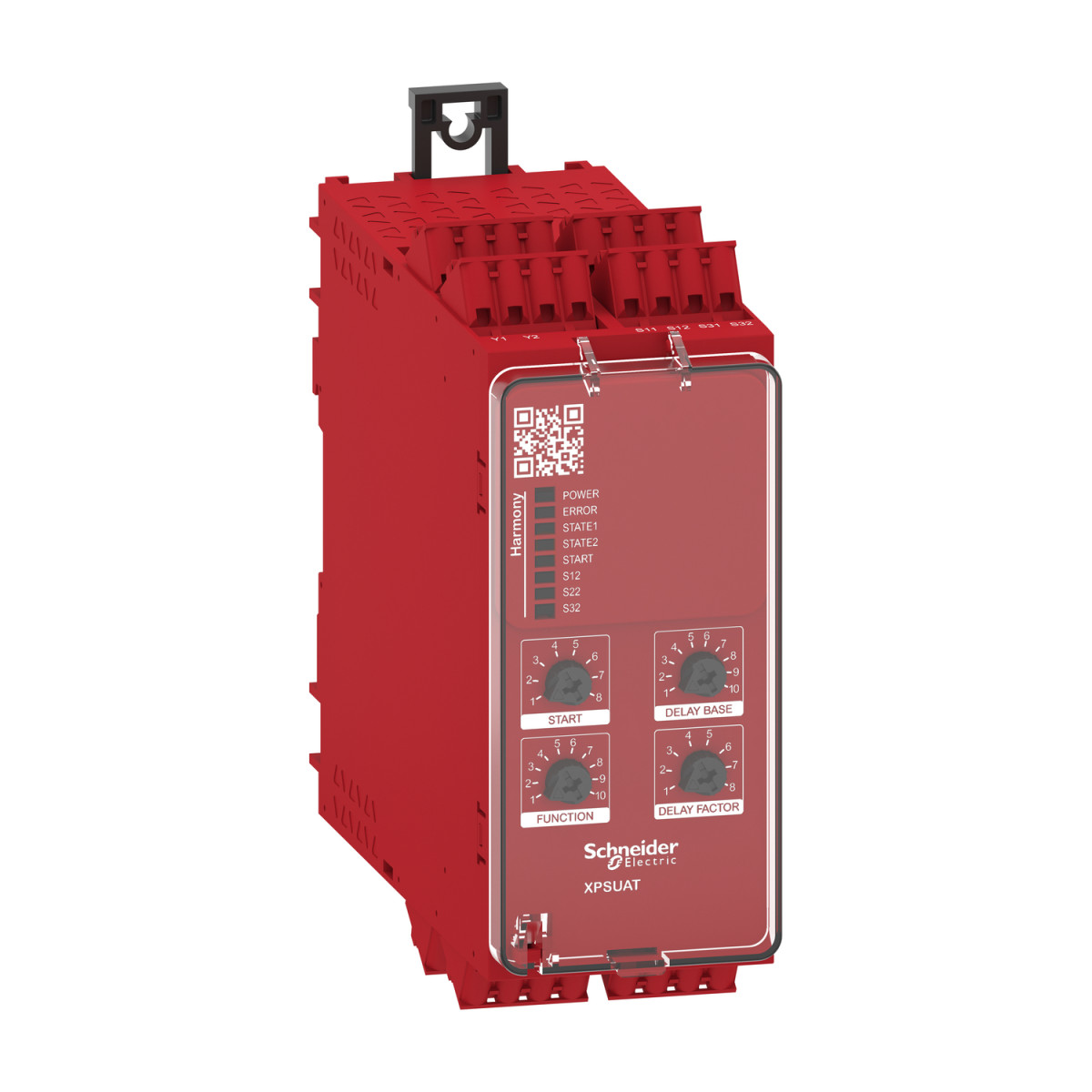

A Schneider Electric Preventa XPS Universal XPSUAT13A3AC biztonsági relé modul egy kiemelkedően megbízható és sokoldalú biztonsági berendezés, amely különböző biztonsági funkciók megvalósítására alkalmas ipari környezetben. Ez a kompakt, mindössze 45 mm széles modul az XPSUAK jellemzőkkel és késleltetett kimenetekkel rendelkezik, valamint 24V AC vagy DC tápfeszültséggel működtethető, rugós csatlakozókkal.
A Preventa XPSUAT13A3AC biztonsági modul rendkívül sokoldalú felhasználhatóságot kínál, mivel számos különböző biztonsági alkalmazásban bevethető. Alkalmas antivalens kontaktusok felügyeletére, vészleállító rendszerek, védőburkolatok és fényfüggönyök monitorozására, valamint nyomásérzékeny 4-vezetékes védőeszközök figyelésére is. Funkcionalitása kiterjed a vészleállító gombok 2 NC kontaktussal, védőburkolatok 1 vagy 2 végálláskapcsolóval történő felügyeletére, 2 PNP szenzor monitorozására, mágneses kapcsolók figyelésére, fényfüggöny monitorozására, RFID kapcsolók és elektro-szenzitív védelmi berendezések (ESPE) felügyeletére, érzékelő szőnyegek/peremek monitorozására, közelítés érzékelők figyelésére, valamint 1 PNP + 1 NPN szenzor monitorozására is.
A biztonsági teljesítmény szempontjából a modul kiemelkedő paraméterekkel rendelkezik. A normál nyitott relé kontaktusok esetén elérheti a PL e/4-es kategóriát az ISO 13849-1 szerint, SILCL 3-at az IEC 62061 szerint, valamint SIL 3-at az IEC 61508 szerint. A normál zárt relé kontaktusok esetén PL c/1-es kategóriát az ISO 13849-1 szerint, SILCL 1-et az IEC 62061 szerint, és SIL 1-et az IEC 61508 szerint. A biztonsági megbízhatósági adatok tekintetében az MTTFd értéke több mint 30 év az ISO 13849-1 szerint, a Dcavg értéke nagyobb vagy egyenlő 99%-kal az ISO 13849-1 szerint. A PFHd értékei SS0 esetén 0,94E-09, SS1 esetén 0,95E-09 az ISO 13849-1, IEC 62061 és IEC 61508-1 szabványok szerint.
A XPSUAT13A3AC biztonsági modul elektromos áramkör típusai között megtalálható az NC pár, PNP pár, antivalens pár és OSSD pár. A csatlakozások rugós sorkapcsokkal történnek, amelyek 0,2...2,5 mm² tömör vagy flexibilis, 0,25...2,5 mm² flexibilis érvéghüvelyes vezetéket képesek befogadni, valamint számos más csatlakozási lehetőséget is kínál. A névleges tápfeszültség 24 V AC -15...10%, illetve 24 V DC -20...20% tartományban működőképes.
A kiegészítő tulajdonságok között szerepel a bemenetek közötti szinkronizációs idő, amely 0,5 s, 2 s vagy 4 s lehet, valamint az automatikus/kézi/felügyelt indítási típus. A teljesítményfelvétel 24 V DC esetén 3 W, 24 V AC 50/60 Hz esetén 6,5 VA. A bemeneti védelem típusa belső, elektronikus. A modul 3 NO azonnali, 1 NC konfigurálható és 3 NO konfigurálható biztonsági kimenettel rendelkezik. A biztonsági bemenetek között 2 pozitív biztonsági bemenet található 24 V DC 8 mA és 1 negatív biztonsági bemenet. A maximális vezeték ellenállás 500 Ohm lehet, a késleltetési idő tartománya 0...900 s kikapcsolási késleltetés.
Schneider Electric Preventa XPS Universal - XPSUAT13A3AC -biztonsági relé modul műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Safety Automation
Termék vagy komponens típusa: Biztonsági modul
Biztonsági modul neve: XPSUAT
Biztonsági modul alkalmazása: Antivalens kontaktusok felügyelete, vészleállítás, védőburkolatok és fényfüggönyök figyelése, nyomásérzékeny 4-vezetékes védőeszközök monitorozása
Funkciók
A modul funkciója: Vészleállító gomb 2 NC kontaktussal, védőburkolat felügyelete 1 vagy 2 végálláskapcsolóval, 2 PNP szenzor figyelése, mágneses kapcsoló figyelése, fényfüggöny monitorozás, RFID kapcsoló, elektro-szenzitív védelmi berendezések (ESPE) figyelése, érzékelő szőnyegek/peremek, közelítés érzékelő figyelése, 1 PNP + 1 NPN szenzor figyelése
Biztonsági szint
Elérheti a PL e/4-es kategóriát normál nyitott relé kontaktusok esetén az ISO 13849-1 szerint
Elérheti a SILCL 3-at normál nyitott relé kontaktusok esetén az IEC 62061 szerint
Elérheti a SIL 3-at normál nyitott relé kontaktusok esetén az IEC 61508 szerint
Elérheti a PL c/1-es kategóriát normál zárt relé kontaktusok esetén az ISO 13849-1 szerint
Elérheti a SILCL 1-et normál zárt relé kontaktusok esetén az IEC 62061 szerint
Elérheti a SIL 1-et normál zárt relé kontaktusok esetén az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd > 30 év az ISO 13849-1 szerint
Dcavg >= 99 % az ISO 13849-1 szerint
PFHd = 0.94E-09 az ISO 13849-1 szerint SS0 esetén
PFHd = 0.95E-09 az ISO 13849-1 szerint SS1 esetén
HFT = 1 az IEC 62061 szerint
SFF > 99% az IEC 62061 és IEC 61508-1 szerint
Típus = B az IEC 61508-1 szerint
Elektromos jellemzők
Elektromos áramkör típusa: NC pár, PNP pár, Antivalens pár, OSSD pár
Csatlakozások - sorkapcsok: Kivehető rugós sorkapocs, 0,2...2,5 mm² tömör vagy flexibilis
Névleges tápfeszültség [Us]: 24 V AC -15...10%, 24 V DC -20...20%
Teljesítményfelvétel: 3 W 24 V DC, 6,5 VA 24 V AC 50/60 Hz
Biztonsági kimenetek: 3 NO azonnali, 1 NC konfigurálható, 3 NO konfigurálható
Biztonsági bemenetek: 2 pozitív biztonsági bemenet 24 V DC 8 mA, 1 negatív biztonsági bemenet
Maximális vezeték ellenállás: 500 Ohm
Késleltetési idő tartomány: 0...900 s kikapcsolási késleltetés
Mechanikai jellemzők
Szerelés: 35 mm szimmetrikus DIN sínre
Méretek: mélység 120 mm, magasság 100 mm, szélesség 45 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 (sorkapcsok) az IEC 60529 szerint, IP40 (ház) az IEC 60529 szerint, IP54 (szerelési terület) az IEC 60529 szerint
Környezeti hőmérséklet tároláshoz: -25...85 °C
Relatív páratartalom: 5...95% nem kondenzálódó
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: IEC 60947-5-1, IEC 61508 funkcionális biztonsági szabvány, ISO 13849-1 funkcionális biztonsági szabvány, IEC 62061 funkcionális biztonsági szabvány
Terméktanúsítványok: TÜV, cULus
