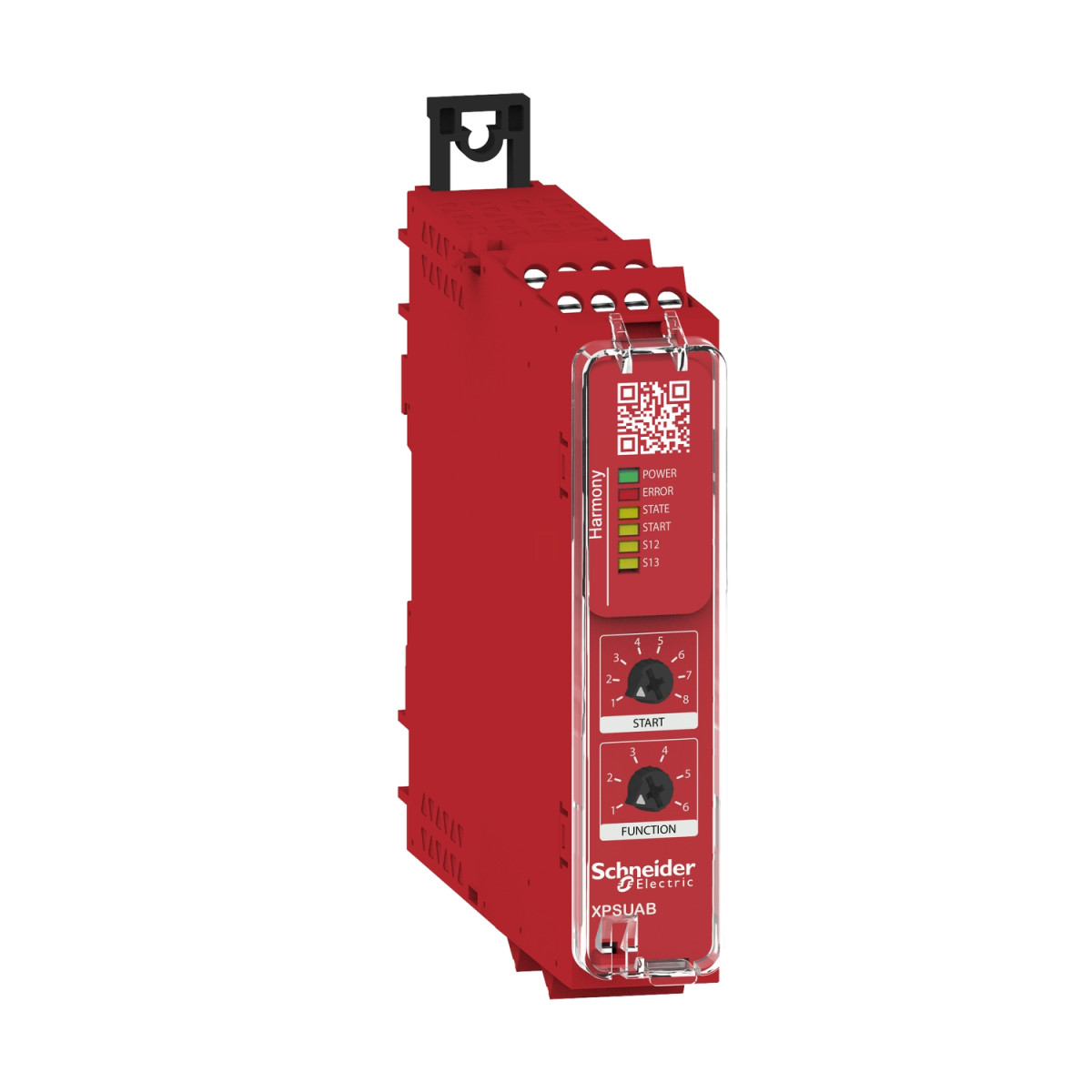

A Schneider Electric Preventa XPS Universal XPSUAB31CP biztonsági relé modul a legmagasabb színvonalú ipari automatizálási és biztonsági megoldások egyik kulcskomponense. Ez a kompakt, 22,5 mm szélességű modul tökéletes választás olyan ipari környezetekbe, ahol a személyek és berendezések védelme elsődleges fontosságú. Az eszköz kategória 1 biztonsági szintű alkalmazásokhoz készült, és képes megfelelni az ISO 13849-1 szerinti PL c, valamint az IEC 62061 és IEC 61508 szerinti SIL 1 biztonsági követelményeknek.
Az XPSUAB31CP modul rendkívül sokoldalú, hiszen számos biztonsági alkalmazáshoz használható. Ideális választás vészleállító rendszerekhez, védőburkolatok felügyeletéhez, kétkezes vezérlőállomások elektromos felügyeletéhez, fényfüggönyökhöz, mágneses kapcsolók monitorozásához, RFID kapcsolókhoz, közelítéskapcsolók és elektro-érzékeny védőberendezések (ESPE) felügyeletéhez. A modul egycsatornás konfigurációban használható vészleállító és védőburkolat-felügyeleti alkalmazásokhoz, valamint különböző típusú bemeneti eszközökhöz csatlakoztatható, beleértve a PNP szenzorokat és az antivalens kontaktusokat is.
Az XPSUAB31CP műszaki paraméterei kiemelkedőek a kategóriájában. A készülék 48-240 V AC/DC tápfeszültség-tartományban működik, ami rendkívüli rugalmasságot biztosít különböző ipari környezetekben. A biztonsági megbízhatósági adatok tekintetében a modul MTTFd értéke legalább 30 év, Dcavg értéke < 60%, a PFHd érték pedig 1177E-09 1/h, ami megfelel a szigorú biztonsági szabványok előírásainak. A modul 1 C/O (váltóérintkezős) biztonsági kimenetet és 2 konfigurálható, impulzusos diagnosztikai kimenetet biztosít, amelyek nem biztonsági célúak.
A csatlakoztathatóság terén az XPSUAB31CP rugalmas lehetőségeket kínál. A levehető csavaros sorkapcsok különböző vezeték keresztmetszeteket támogatnak: 0,2...2,5 mm² tömör vagy hajlékony vezetékekhez, 0,25...2,5 mm² hajlékony vezetékekhez érvéghüvellyel, valamint 0,2...1,5 mm² tömör vagy hajlékony ikervezetékekhez. A modul maximális bemeneti reakcióideje 20 ms, ami gyors reagálást biztosít a biztonsági eseményekre. A készülék 5 A AC-1, 3 A AC-15, 5 A DC-1 és 3 A DC-13 névleges üzemi áramot kínál a normál nyitott relé kontaktusok esetén, míg a normál zárt relé kontaktusok 3 A AC-1, 1 A AC-15, 2 A DC-1 és 1 A DC-13 értékekkel rendelkeznek.
A modul állapotjelzései átfogó diagnosztikát tesznek lehetővé: zöld LED jelzi a bekapcsolt állapotot, piros LED a hibát, sárga LED-ek pedig az indítási állapotot, a biztonsági állapotot és a biztonsági bemenetek (S12, S13) állapotát mutatják. A készülék szerelése egyszerű, 35 mm-es szimmetrikus DIN sínre pattintható, vagy csavarozással is rögzíthető. A kompakt méretek (100 mm magasság, 22,5 mm szélesség, 120 mm mélység) kis helyigényt jelentenek a kapcsolószekrényben. Az XPSUAB31CP működési hőmérséklet-tartománya -25...55 °C, így szélsőséges ipari környezetben is megbízhatóan működik, és IP20 (sorkapcsok), IP40 (ház) és IP54 (szerelési terület) védettséget biztosít az IEC 60529 szabvány szerint.
Schneider Electric Preventa XPS Universal - XPSUAB31CP -biztonsági relé modul műszaki adatok
Általános termékjellemzők
Termékcsalád: Harmony Safety Automation
Termék típusa: Biztonsági modul
Biztonsági modul neve: XPSUAB
Biztonsági modul alkalmazása: Kétkezes vezérlőállomások elektromos felügyeletéhez, biztonsági átkapcsoló kontaktushoz, vészleállító, védőburkolat és fényfüggöny felügyeletéhez, antivalens kontaktusok felügyeletéhez
Modul funkciók
Vészleállító felügyelet 1-csatornás bekötéssel
Védőburkolat felügyelet 1-csatornás bekötéssel
1 PNP érzékelő felügyelete
IIIA típusú kétkezes vezérlőállomás felügyelete
Mágneses kapcsoló felügyelete
Fényfüggöny felügyelete
RFID kapcsoló
Elektro-érzékeny védőberendezések (ESPE) felügyelete
Közelítéskapcsoló felügyelete
Biztonsági szint
PL = c elérhető az ISO 13849-1 szerint
SILCL 1 elérhető az IEC 62061 szerint
SIL 1 elérhető az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd >= 30 év az ISO 13849-1 szerint
Dcavg < 60 % az ISO 13849-1 szerint
PFHd = 1177E-09 1/h az ISO 13849-1 szerint
HFT = 0 az IEC 62061 szerint
PFHd = 1177E-09 1/h az IEC 62061 szerint
SFF > 60% az IEC 62061 szerint
HFT=0 az IEC 61508-1 szerint
PFHd = 1177E-09 1/h az IEC 61508-1 szerint
SFF > 60% az IEC 61508-1 szerint
B típus az IEC 61508-1 szerint
Elektromos áramkör típusa
NC pár
PNP pár
Antivalens pár
OSSD pár
Csatlakozások - sorkapcsok
Levehető csavaros sorkapocs, 0,2...2,5 mm² tömör vagy hajlékony
Levehető csavaros sorkapocs, 0,25...2,5 mm² hajlékony érvéghüvellyel
Levehető csavaros sorkapocs, 0,2...1,5 mm² tömör vagy hajlékony ikervezeték
Levehető csavaros sorkapocs, 2 x 0,25...1 mm² hajlékony érvéghüvely nélkül, kerettel
Levehető csavaros sorkapocs, 2 x 0,5...1,5 mm² hajlékony érvéghüvellyel, kerettel
Tápellátás
Névleges tápfeszültség: 48...240 V AC/DC - 10...10 %
Teljesítményfelvétel: 2,0 W 48 V DC esetén
Teljesítményfelvétel: 6,5 VA 240 V AC 50/60 Hz esetén
Ki/bemenetek
Biztonsági kimenetek: 1 C/O
Biztonsági bemenetek: 1 biztonsági bemenet 24 V DC 5 mA
Maximális vezeték-ellenállás: 500 Ohm
Névleges üzemi áram: 5 A AC-1 normál nyitott relé kontaktus esetén, 3 A AC-15 normál nyitott relé kontaktus esetén, 5 A DC-1 normál nyitott relé kontaktus esetén, 3 A DC-13 normál nyitott relé kontaktus esetén
Vezérlő kimenetek: 2 be/ki konfigurálható impulzusos kimenet
Bemeneti/kimeneti típus: Félvezető impulzusos diagnosztikai kimenet 24 V DC, 20 mA Z1, nem biztonsági célú
Fizikai jellemzők
Szerelési támogatás: 35 mm szimmetrikus DIN sín
Mélység: 120 mm
Működési környezeti hőmérséklet: -25…55 °C
Magasság: 100 mm
Szélesség: 22,5 mm
Tanúsítványok és védettség
Termék tanúsítványok: TÜV, cULus
IP védettségi fokozat: IP20 (sorkapcsok) az IEC 60529 szerint, IP40 (ház) az IEC 60529 szerint, IP54 (szerelési terület) az IEC 60529 szerint
Relatív páratartalom: 5…95 % nem kondenzálódó
