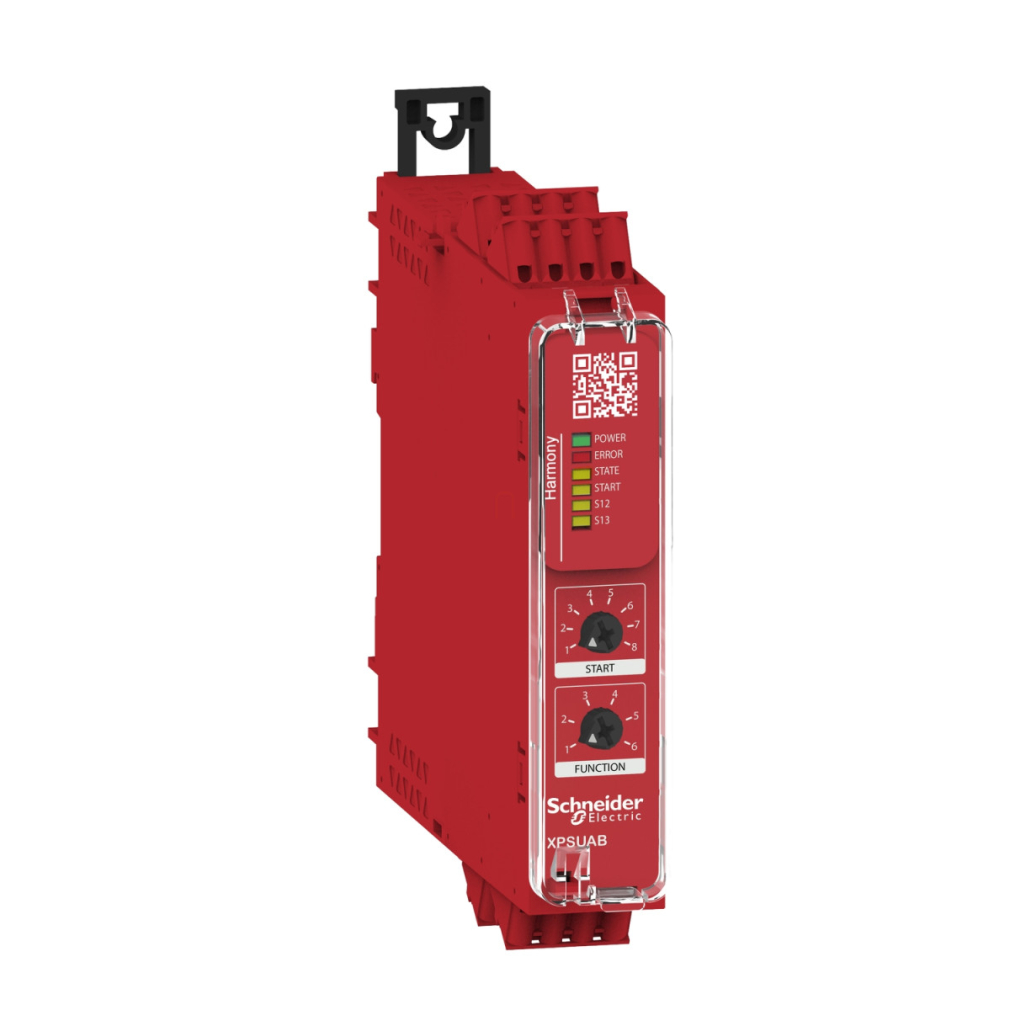

A Schneider Electric Preventa XPS Universal termékkínálatból származó XPSUAB31CC biztonsági relé modul egy sokoldalú és megbízható választás az ipari biztonságtechnikai alkalmazásokhoz. Ez a kompakt, mindössze 22,5 mm széles modul számos biztonsági funkciót képes ellátni, miközben megfelel a legszigorúbb biztonsági előírásoknak és szabványoknak.
A XPSUAB31CC biztonsági modul kifejezetten alkalmas vészleállító funkciók, védőburkolatok, fényfüggönyök és kétkezes indítás felügyeletére. Rugalmas alkalmazhatóságának köszönhetően használható 1 csatornás vészleállító rendszerekhez, 1 csatornás védőburkolat felügyelethez, 1 PNP szenzor, kétkezes vezérlőállomások (IIIA típus), mágneses kapcsolók, fényfüggönyök, RFID kapcsolók, elektro-szenzitív védelmi berendezések (ESPE) és közelítésérzékelők felügyeletéhez is. A beépített indítási módok (automatikus/kézi/felügyelt) tovább növelik a felhasználás rugalmasságát, így a modul szinte bármilyen biztonsági rendszerbe integrálható. A készülék a nemzetközi ISO 13849-1 szabvány szerint PL = c (Performance Level c), az IEC 62061 szerint SILCL 1, valamint az IEC 61508 szerint SIL 1 biztonsági szint elérésére képes.
Táplálási tartománya rendkívül széles, 48-240 V AC/DC, ami rugalmassá teszi a telepítést különböző rendszerkörnyezetekben. Üzemi áramköri paraméterei biztosítják a megfelelő működést: a normál nyitott relékontaktusok 5A AC-1/DC-1 és 3A AC-15/DC-13 áramerősséggel terhelhetők, míg a normál zárt relékontaktusok 3A AC-1, 1A AC-15, 2A DC-1 és 1A DC-13 áramerősséget képesek kapcsolni. A relé kimenet minimális árama 10 mA, minimális feszültsége pedig 15 V. A biztonsági kimenetek mellett a modul rendelkezik 2 be/ki konfigurálható impulzuskimenettel, valamint egy 24 V DC, 20 mA-es félvezető impulzus diagnosztikai kimenettel (Z1), amely nem biztonsági jellegű.
A XPSUAB31CC modul telepítése és karbantartása rendkívül egyszerű. Szerelése történhet 35 mm-es szimmetrikus DIN sínre vagy csavarozással rögzíthető. A csatlakozást lecsatlakoztatható rugós sorkapcsokkal oldották meg, amelyek különböző vezeték-keresztmetszet tartományokat támogatnak: 0,2...2,5 mm² tömör vagy hajlékony vezetékekhez, 0,25...2,5 mm² hajlékony vezetékekhez érvéghüvellyel, 0,2...1,5 mm² tömör vagy hajlékony ikervezetékekhez, és további speciális bekötési lehetőségek érvéghüvelyekkel. A készülékház IP40, míg a csatlakozók IP20 védettséggel rendelkeznek, a szerelési terület pedig IP54 védettségű az IEC 60529 szabvány szerint.
Schneider Electric Preventa XPS Universal - XPSUAB31CC -biztonsági relé modul, Cat.1, biztonsági be/ki: 1/1CO, PNP, 48-230VAC/DC, rugós, nem bővíthető műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Safety Automation
Termék vagy komponens típusa: Biztonsági modul
Biztonsági modul neve: XPSUAB
Biztonsági modul alkalmazása: Kétkezes vezérlőállomások elektromos felügyeletéhez, Biztonsági átkapcsoló kontaktusokhoz, Vészleállítás, védőburkolat és fényfüggöny felügyeletéhez, Antivalens kontaktusok felügyelete
Modul funkciók
Vészleállító felügyelet 1-csatornás vezetékezéssel
Védőburkolat felügyelet 1-csatornás vezetékezéssel
1 PNP szenzor felügyelete
Kétkezes vezérlőállomás felügyelete, IIIA típus
Mágneses kapcsoló felügyelete
Fényfüggöny felügyelete
RFID kapcsoló
Elektro-szenzitív védelmi berendezések (ESPE) felügyelete
Közelítésérzékelő felügyelete
Biztonsági szint
PL = c az ISO 13849-1 szerint
SILCL 1 az IEC 62061 szerint
SIL 1 az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd >= 30 év az ISO 13849-1 szerint
Dcavg < 60 % az ISO 13849-1 szerint
PFHd = 1177E-09 1/h az ISO 13849-1 szerint
HFT = 0 az IEC 62061 szerint
PFHd = 1177E-09 1/h az IEC 62061 szerint
SFF > 60% az IEC 62061 szerint
HFT=0 az IEC 61508-1 szerint
PFHd = 1177E-09 1/h az IEC 61508-1 szerint
SFF > 60% az IEC 61508-1 szerint
Típus = B az IEC 61508-1 szerint
Elektromos áramköri típus
NC pár
PNP pár
Antivalens pár
OSSD pár
Csatlakozás - sorkapcsok
Lecsatlakoztatható rugós sorkapocs, 0,2...2,5 mm² tömör vagy hajlékony
Lecsatlakoztatható rugós sorkapocs, 0,25...2,5 mm² hajlékony érvéghüvellyel egyes vezetőkhöz
Lecsatlakoztatható rugós sorkapocs, 0,2...1,5 mm² tömör vagy hajlékony ikervezetékekhez
Lecsatlakoztatható rugós sorkapocs, 2 x 0,25...1 mm² hajlékony érvéghüvellyel kábelvég nélkül, peremmel
Lecsatlakoztatható rugós sorkapocs, 2 x 0,5...1,5 mm² hajlékony érvéghüvellyel kábelvéggel, peremmel
Tápellátás
[Us] névleges tápfeszültség: 48...240 V AC/DC - 10...10 %
Kiegészítő paraméterek
Szinkronizációs idő a bemenetek között: 0,5 s / 2,2 s
Indítás típusa: Automatikus/kézi/felügyelt
Teljesítményfelvétel: 2,0 W 48 V DC
Teljesítményfelvétel: 6,5 VA 240 V AC 50/60 Hz
Bemenetek és kimenetek
Bemenet védelmi típusa: Belső, elektronikus
Biztonsági kimenetek: 1 C/O
Biztonsági bemenetek: 1 biztonsági bemenet 24 V DC 5 mA
Maximum vezetékellenállás: 500 Ohm
Mechanikai jellemzők
Rögzítési mód: 35 mm szimmetrikus DIN sín
Mélység: 120 mm
Magasság: 100 mm
Szélesség: 22,5 mm
Környezeti jellemzők
Védettségi fokozat: IP20 (sorkapcsok) IEC 60529 szerint
IP40 (ház) IEC 60529 szerint
IP54 (szerelési terület) IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 5...95 % nem kondenzálódó
Szabványok és tanúsítványok
Megfelel: IEC 60947-5-1, IEC 61508-1-7, ISO 13849-1, IEC 62061
Tanúsítványok: TÜV, cULus
