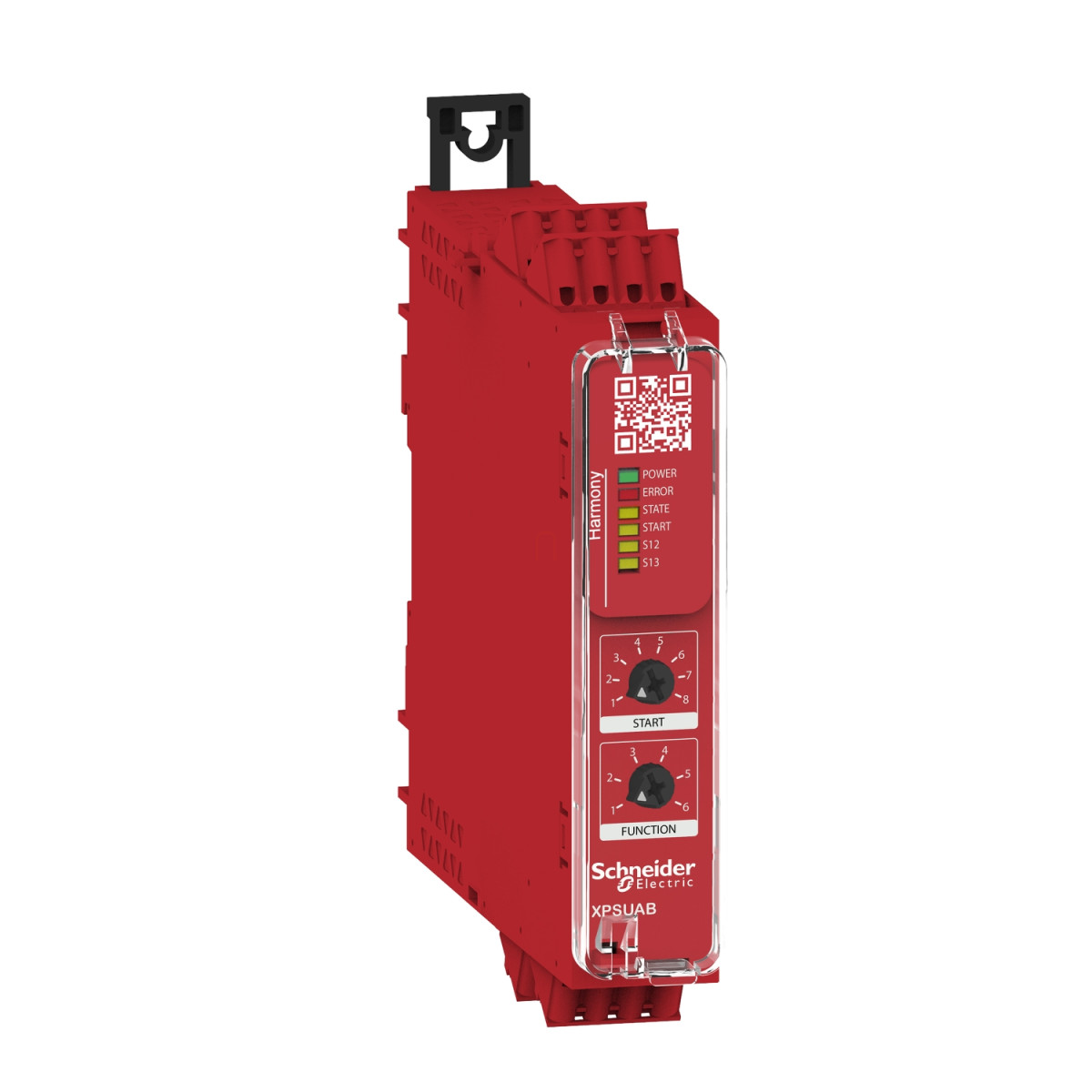

A Schneider Electric Harmony XPSU termékcsaládba tartozó XPSUAB11CC biztonsági modul egy kompakt, multifunkciós biztonsági eszköz, amely számos ipari biztonsági alkalmazás felügyeletére alkalmas. Ez a sokoldalú biztonsági relé különösen hasznos lehet gépvédelmi rendszerekben, vészleállítók monitorozásában, vagy kétkezes vezérlések biztonságossá tételében.
Az XPSUAB11CC modell egy potenciálmentes, rugós csatlakozókkal ellátott, 24 V AC vagy DC tápfeszültséggel működő biztonsági modul, amely két NC kontaktust, egy NO-NC kontaktust, valamint két PNP típusú bemenetet kínál. Az eszköz számos felügyeleti funkcióval rendelkezik, beleértve a vészleállítók, védőburkolatok, fényfüggönyök, kétkezes vezérlőállomások, mágneskapcsolók, valamint az elektro-szenzitív védelmi berendezések (ESPE) monitorozását. Az ISO 13849-1 szabvány szerint PL = c biztonsági szintet képes elérni, míg az IEC 62061 és IEC 61508 szabványok szerint SILCL 1, illetve SIL 1 biztonsági integritási szintet biztosít.
A készülék figyelemre méltó műszaki adatokkal rendelkezik. Megbízhatósági mutatói között szerepel a legalább 30 éves MTTFd (veszélyes meghibásodásig várható átlagos idő), valamint a kevesebb mint 60%-os Dcavg (diagnosztikai lefedettség átlagos értéke). A PFHd értéke 1177E-09 1/h az ISO 13849-1, az IEC 62061 és az IEC 61508-1 szabványok szerint, míg SFF (biztonságos meghibásodási arány) értéke nagyobb mint 60%. A modul B típusú biztonsági architektúrával rendelkezik az IEC 61508-1 szabvány alapján. Az áramköri kapcsolási lehetőségek között szerepelnek az NC párok, PNP párok, antivalens párok, valamint OSSD párok.
A csatlakoztatás rugalmas, leszerelhető rugós sorkapcsokkal történik, amelyek 0,2-2,5 mm² tömör vagy hajlékony vezetékeket, illetve 0,25-2,5 mm² érvéghüvelyes hajlékony vezetékeket fogadnak. A névleges tápfeszültség 24 V AC (-15...10%) vagy 24 V DC (-20...20%). A teljesítményfelvétel 24 V DC esetén 1,5 W, míg 24 V AC 50/60 Hz esetén 3,5 VA. A szinkronizációs idő a bemenetek között 0,5 vagy 2,2 másodperc, az indítás típusa pedig lehet automatikus, kézi, vagy felügyelt.
Schneider Electric Preventa XPS Universal - XPSUAB11CC -biztonsági relé modul műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Safety Automation
Termék típusa: Biztonsági modul
Biztonsági modul neve: XPSUAB
Biztonsági modul alkalmazása: Kétkezes vezérlőállomások elektromos felügyelete, biztonsági átkapcsoló érintkezővel való alkalmazáshoz, vészleállító, védőburkolat és fényfüggöny felügyelethez, antivalens érintkezők felügyeletéhez
A modul funkciói
Vészleállító felügyelete 1-csatornás bekötéssel
Védőburkolat felügyelete 1-csatornás bekötéssel
1 PNP érzékelő felügyelete
IIIA típusú kétkezes vezérlőállomás felügyelete
Mágneses kapcsoló felügyelete
Fényfüggöny felügyelete
RFID kapcsoló
Elektro-szenzitív védelmi berendezés (ESPE) felügyelete
Közelségérzékelő felügyelete
Biztonsági szint
PL = c teljesíthető az ISO 13849-1 szerint
SILCL 1 teljesíthető az IEC 62061 szerint
SIL 1 teljesíthető az IEC 61508 szerint
Biztonsági megbízhatósági adatok
MTTFd >= 30 év az ISO 13849-1 szerint
Dcavg < 60 % az ISO 13849-1 szerint
PFHd = 1177E-09 1/h az ISO 13849-1 szerint
HFT = 0 az IEC 62061 szerint
PFHd = 1177E-09 1/h az IEC 62061 szerint
SFF > 60% az IEC 62061 szerint
HFT=0 az IEC 61508-1 szerint
PFHd = 1177E-09 1/h az IEC 61508-1 szerint
SFF > 60% az IEC 61508-1 szerint
B típusú az IEC 61508-1 szerint
Elektromos áramköri típus
NC pár
PNP pár
Antivalens pár
OSSD pár
Csatlakozások
Eltávolítható rugós sorkapocs, 0,2...2,5 mm² tömör vagy hajlékony
Eltávolítható rugós sorkapocs, 0,25...2,5 mm² hajlékony, egyvezetékes érvéghüvellyel
Eltávolítható rugós sorkapocs, 0,2...1,5 mm² tömör vagy hajlékony ikervezetékes
Eltávolítható rugós sorkapocs, 2 x 0,25...1 mm² hajlékony, érvéghüvely nélkül, szegéllyel
Eltávolítható rugós sorkapocs, 2 x 0,5...1,5 mm² hajlékony, kábelvéges érvéghüvellyel, szegéllyel
Tápellátás
Névleges tápfeszültség: 24 V AC -15...10 %
Névleges tápfeszültség: 24 V DC -20...20 %
Teljesítményadatok
Teljesítményfelvétel: 1,5 W 24 V DC esetén
Teljesítményfelvétel: 3,5 VA 24 V AC 50/60 Hz esetén
Bemeneti jellemzők
Bemeneti védelem típusa: Belső, elektronikus
Biztonsági bemenetek: 1 biztonsági bemenet 24 V DC 5 mA
Maximális vezeték-ellenállás: 500 Ohm
Kimeneti jellemzők
Biztonsági kimenetek: 1 C/O
Névleges üzemi áram: 5 A AC-1 nyitott reléérintkező esetén
Névleges üzemi áram: 3 A AC-15 nyitott reléérintkező esetén
Névleges üzemi áram: 5 A DC-1 nyitott reléérintkező esetén
Névleges üzemi áram: 3 A DC-13 nyitott reléérintkező esetén
Névleges üzemi áram: 3 A AC-1 zárt reléérintkező esetén
Névleges üzemi áram: 1 A AC-15 zárt reléérintkező esetén
Névleges üzemi áram: 2 A DC-1 zárt reléérintkező esetén
Névleges üzemi áram: 1 A DC-13 zárt reléérintkező esetén
Vezérlő kimenetek: 2 be/ki konfigurálható impulzus kimenet
Minimum kimeneti áram: 10 mA relékimenethez
Minimum kimeneti feszültség: 15 V relékimenethez
Maximális válaszidő bemenet nyitásra: 20 ms
Jelzések
Helyi jelzések: LED (zöld) a tápellátáshoz
LED (piros) hibajelzéshez
LED (sárga) indításhoz
LED (sárga) biztonsági állapothoz
LED (sárga) S12 biztonsági bemenethez
LED (sárga) S13 biztonsági bemenethez
Mechanikai tulajdonságok
Rögzítési lehetőség: 35 mm szimmetrikus DIN sín
Mélység: 120 mm
Magasság: 100 mm
Szélesség: 22,5 mm
Környezeti tulajdonságok
Üzemi környezeti hőmérséklet: -25...55 °C
IP védettség: IP20 (sorkapcsok), IP40 (ház), IP54 (szerelési terület) az IEC 60529 szerint
Relatív páratartalom: 5...95 % nem kondenzálódó
Szabványok és tanúsítványok
IEC 60947-5-1
IEC 61508-1 funkcionális biztonsági szabvány
IEC 61508-2 funkcionális biztonsági szabvány
IEC 61508-3 funkcionális biztonsági szabvány
IEC 61508-4 funkcionális biztonsági szabvány
IEC 61508-5 funkcionális biztonsági szabvány
IEC 61508-6 funkcionális biztonsági szabvány
IEC 61508-7 funkcionális biztonsági szabvány
ISO 13849-1 funkcionális biztonsági szabvány
IEC 62061 funkcionális biztonsági szabvány
Terméktanúsítványok: TÜV, cULus
