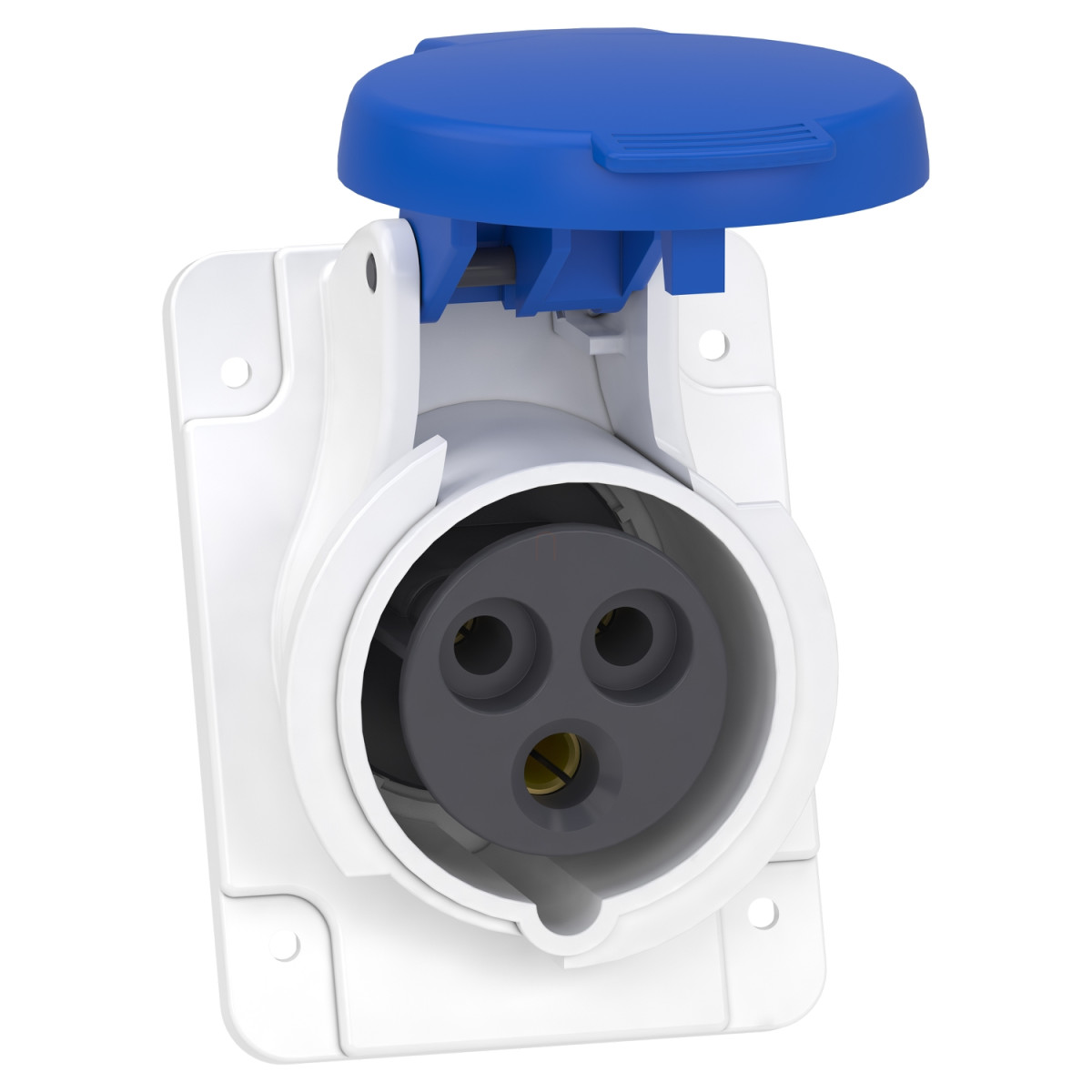

A Schneider Electric Mureva PK sorozatból származó PKF16F423 egy kiváló minőségű, panel-mounted típusú ipari aljzat, amely megbízhatóságával és tartósságával tűnik ki a piacon. Ez a döntött kialakítású, 16A névleges áramerősségű aljzat ideális választás olyan ipari környezetben, ahol fokozott védelem szükséges a por és a nedvesség ellen.
A PKF16F423 típusú aljzat 2P+E (2 pólus + földelés) konfigurációval rendelkezik, és 200-250V üzemi feszültségtartományban működik. A kék színű feszültségjelzés egyértelműen mutatja az ipari szabványnak megfelelő 220V-os kivitelt. Az aljzat AC hálózatokhoz tervezett, 50/60 Hz hálózati frekvenciával működik, így univerzálisan használható a legtöbb ipari alkalmazásban. A földelő érintkező pozíciója az óramutató járásával megegyező irányban 6 óránál található, ami biztosítja a szabványos csatlakoztathatóságot.
A Mureva aljzat háza önkioltó műszaki polimerből készült, ami nemcsak tartósságot, hanem tűzbiztonsági szempontból is megfelelő védelmet nyújt. Az érintkezők anyaga sárgaréz, ami kiváló elektromos vezetőképességet és kopásállóságot biztosít. A csatlakozások foglyos csavarokkal vannak kialakítva, ami megkönnyíti a telepítést és biztosítja a stabil elektromos kapcsolatot. Az aljzat 1-4 mm² keresztmetszetű kábelek fogadására alkalmas, így rugalmasan használható különböző vezetékezési igények esetén.
A PKF16F423 IP44-es védettséggel rendelkezik az IEC 60529 szabvány szerint, ami hatékony védelmet nyújt a fröccsenő víz és a 1 mm-nél nagyobb szilárd tárgyak behatolása ellen. Ütésállósága IK08 fokozatú az EN 62262 szabvány szerint, ami azt jelenti, hogy ellenáll akár 5 joule erejű mechanikai behatásoknak is. A termék 850 °C-os izzóhuzalos vizsgálatnak is megfelel az IEC 60695-2-1 szabvány szerint, ami kiváló tűzállóságot igazol. Működési hőmérséklet-tartománya kiterjed akár a 35 °C-ra is (86400 másodpercig), és különböző relatív páratartalom mellett is megbízhatóan működik: 50% 40 °C-on, 70% 30 °C-on, illetve 90% 20 °C-on.
A Schneider Electric PKF16F423 Mureva PK aljzat szerelési szempontból is praktikus kialakítású, méretei (65 x 85 mm alapméret, 85 mm magasság, 65 mm szélesség és 103 mm mélység) biztosítják a könnyű beépíthetőséget. Az aljzat színe szürke (RAL 7035), ami jól illeszkedik az ipari környezethez. A terméket az IEC 60309-2 és IEC 60309-1 nemzetközi szabványoknak megfelelően tervezték, így biztosítva a világszerte való kompatibilitást és az elvárt biztonsági szintet.
Schneider Electric PratiKa - PKF16F423 -Mureva PK (Pratika) Panelre szerelhető döntött aljzat műszaki adatok
Általános jellemzők
Termékcsalád: Mureva
Terméktípus: Aljzat
Eszköz rövid neve: Mureva aljzat
Aljzat kategória: Kisfeszültség
Pólusok leírása: 2P + E
Hálózat típusa: AC
Aljzat szabvány: Ipari
Kiegészítő információk
Szerelési mód: Panel-mounted
Aljzat kialakítás: Döntött
Névleges áram: 16 A
Névleges üzemi feszültség: 200...250 V
Hálózati frekvencia: 50/60 Hz
Földelő érintkező helyzete: 6 óra pozíció
Aljzat anyaga: Ház: önkioltó műszaki polimer
Érintkezők anyaga: Hüvelyek: sárgaréz
Csatlakozások - terminálok: Foglyos csavarok
Kábelkeresztmetszet: 1…4 mm²
Alap méret: 65 x 85 mm
Magasság: 85 mm
Szélesség: 65 mm
Mélység: 103 mm
Szín: Szürke (RAL 7035)
Feszültség színjelölés: Kék
Környezeti jellemzők
Szabványok: IEC 60309-2, IEC 60309-1
IP védettség: IP44 az IEC 60529 szerint
IK ütésállóság: IK08 az EN 62262 szerint
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Relatív páratartalom: 50% 40 °C-on, 70% 30 °C-on, 90% 20 °C-on
Környezeti hőmérséklet működés közben: 35 °C (86400 s)
