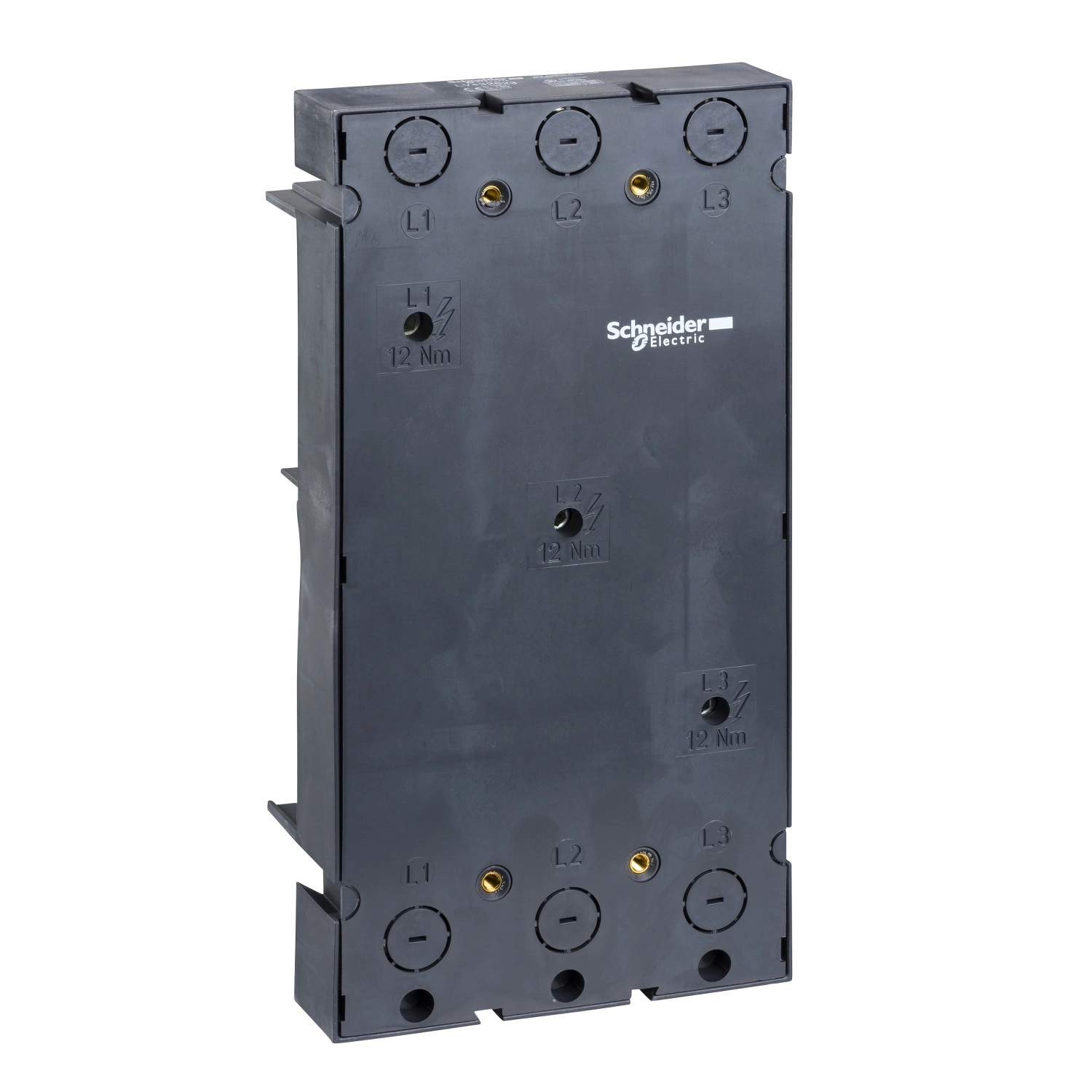

A Schneider Electric Linergy BZ termékcsalád tagjaként az LV432623 cikkszámú szerelőlap ideális választás a Compact NSX 400-630 sorozatú megszakítókhoz 3P kivitelben, tökéletes illeszkedést biztosítva a 60 mm tengelytávolságú gyűjtősínrendszerekhez. Ez a sokoldalú adapter a PrismaSeT G, PrismaSeT P, PrismaSeT PH, PanelSeT és ComPact rendszerekkel kompatibilis, így kiválóan alkalmazható különböző kapcsolóberendezésekben és elosztószekrényekben.
A termék fő előnye a rugalmas alkalmazhatóság különböző áramterhelések esetén. A szerelőlap különböző keresztmetszetű gyűjtősínekkel használható, ami változatos terhelhetőséget tesz lehetővé: 12x5 mm keresztmetszetű sínek esetén 200 A, 15x5 mm esetén 250 A, 20x5 mm esetén 320 A, 25x5 mm esetén 400 A, míg 30x5 mm keresztmetszetű síneknél 450 A terhelhetőséget biztosít. A vastagabb, 10 mm-es sínekkel még nagyobb áramterhelést is elbír: 12x10 mm esetén 360 A, 20x10 mm esetén 520 A, 30x10 mm keresztmetszetű síneknél pedig akár 630 A terhelést is lehetővé tesz. A 690 V névleges szigetelési feszültség (Ui) biztonságos működést garantál az ipari alkalmazások széles körében.
Az LV432623 szerelőlap kompakt kialakítású, 139 mm szélességű, 270 mm magasságú és mindössze 63 mm mélységű, ami megkönnyíti a beépítést szűkebb helyeken is. Antracitszürke színe harmonikusan illeszkedik a Schneider Electric más termékeivel szerelt kapcsolóberendezésekbe. Az IP20 védettségi szint megfelelő védelmet biztosít az üzemeltetés során, miközben megfelel az IEC 60529 szabványnak. A termék NSX400...630 és PowerPact NL megszakítókhoz való kompatibilitása miatt ideális választás nagyobb teljesítményű elosztórendszerek kiépítéséhez ipari környezetben, kereskedelmi épületekben vagy nagyobb infrastrukturális létesítményekben.
Schneider Electric PowerPact Multistandard műszaki adatok
Alaptulajdonságok
Termékcsalád: Linergy
Terméknév: BZ
Készülék rövid neve: LA9Z
Termék vagy alkatrész típusa: Adapterek gyűjtősín-rendszerekhez
Utak száma: 1 út
Kiegészítő információk
Kompatibilis termékcsaládok: PrismaSeT G, PrismaSeT P, PrismaSeT PH, PanelSeT, ComPact
Termék-kompatibilitás: NSX400...630, PowerPact NL
Pólusok leírása: 3P
Villamos jellemzők
Megengedett áramerősség:
200 A - gyűjtősín keresztmetszet: 12 x 5 mm
250 A - gyűjtősín keresztmetszet: 15 x 5 mm
320 A - gyűjtősín keresztmetszet: 20 x 5 mm
400 A - gyűjtősín keresztmetszet: 25 x 5 mm
450 A - gyűjtősín keresztmetszet: 30 x 5 mm
360 A - gyűjtősín keresztmetszet: 12 x 10 mm
520 A - gyűjtősín keresztmetszet: 20 x 10 mm
630 A - gyűjtősín keresztmetszet: 30 x 10 mm
Névleges szigetelési feszültség [Ui]: 690 V
Mechanikai jellemzők
Gyűjtősín-osztás: 60 mm
Szélesség: 139 mm
Magasság: 270 mm
Mélység: 63 mm
Szín: Antracitszürke
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint
