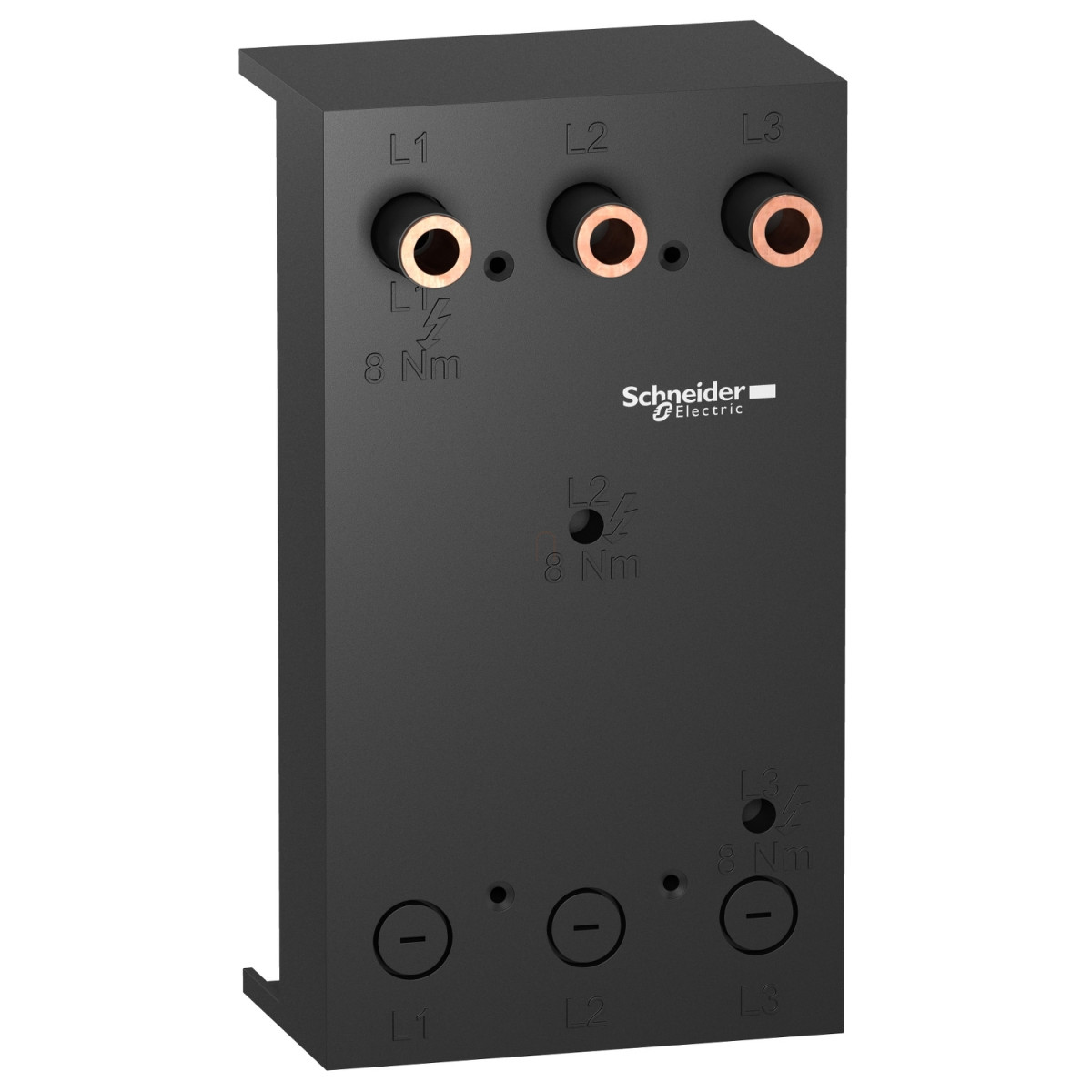

A Schneider Electric Linergy BZ termékcsaládba tartozó LV429372 cikkszámú szerelőlap egy kiváló minőségű, sokoldalú adaptertermék, amely kifejezetten GV5/NSX 100-250 típusú megszakítókhoz készült. Ez a 3 pólusú, 106x192 mm méretű szerelőlap 60 mm-es síntengelytávolsághoz lett tervezve, és mind az IEC, mind az UL szabványoknak megfelel, így nemzetközi környezetben is megbízhatóan alkalmazható.
A Linergy BW termékcsaládba tartozó LA9Z jelölésű komponens elsősorban gyűjtősín-rendszerekhez készült adaptorként szolgál. Egyutas kialakításának köszönhetően egyszerűen és biztonságosan telepíthető. A termék rendkívül széles kompatibilitási spektrummal rendelkezik, hiszen használható PrismaSeT G, PrismaSeT P, PrismaSeT PH és PanelSeT elosztószekrényekben, valamint TeSys és ComPact rendszerekkel is. Termékkompatibilitási szempontból a GV7, PowerPact NJ és NSX100...250 sorozatú megszakítókhoz illeszthető tökéletesen.
A szerelőlap műszaki paramétereit tekintve imponáló jellemzőkkel rendelkezik. Méretei - 104 mm szélesség, 190 mm magasság és 63 mm mélység - ideálissá teszik kompakt elosztószekrényekbe való beépítésre. A komponens változatos gyűjtősín keresztmetszetekhez használható: kisebb áramterhelés (200 A) esetén 12 x 5 mm keresztmetszetű sínen, míg nagyobb terhelés (250 A) esetén választható 15 x 5 mm, 20 x 5 mm, 25 x 5 mm, 30 x 5 mm, 12 x 10 mm, 20 x 10 mm vagy 30 x 10 mm keresztmetszetű sínek közül. A névleges szigetelési feszültség (Ui) értéke 690 V, ami széles alkalmazási területet biztosít. Antracitszürke színével jól illeszkedik a Schneider Electric egyéb kapcsolószekrény komponenseihez.
Védelmi kategóriáját tekintve a termék IP20 besorolású az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt a por és idegen tárgyak ellen, miközben ipari környezetben is biztonságosan alkalmazható. A szerelőlap a modern kapcsolószekrények és elosztórendszerek nélkülözhetetlen eleme, amely professzionális villamossági szakemberek számára megbízható és hatékony megoldást kínál a megfelelő áramterhelhetőség és a biztonságos üzemeltetés érdekében.
Schneider Electric PowerPact Multistandard - LV429372 -60mm gyűjtősínadapter GV7/NSX 100-250 3P műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméknév: Linergy BW
Eszköz rövid neve: LA9Z
Termék vagy komponens típus: Adapterkészlet gyűjtősín rendszerekhez
Utak száma: 1 út
Kiegészítő információk
Kompatibilis termékcsalád: PrismaSeT G, PrismaSeT P, PrismaSeT PH, PanelSeT, TeSys, ComPact
Termék kompatibilitás: GV7, PowerPact NJ, NSX100...250
Pólusok leírása: 3P
Megengedett áramerősség:
200 A - gyűjtősín keresztmetszet: 12 x 5 mm
250 A - gyűjtősín keresztmetszet: 15 x 5 mm
250 A - gyűjtősín keresztmetszet: 20 x 5 mm
250 A - gyűjtősín keresztmetszet: 25 x 5 mm
250 A - gyűjtősín keresztmetszet: 30 x 5 mm
250 A - gyűjtősín keresztmetszet: 12 x 10 mm
250 A - gyűjtősín keresztmetszet: 20 x 10 mm
250 A - gyűjtősín keresztmetszet: 30 x 10 mm
[Ui] névleges szigetelési feszültség: 690 V
Gyűjtősín osztástávolság: 60 mm
Fizikai paraméterek
Szélesség: 104 mm
Magasság: 190 mm
Mélység: 63 mm
Szín: Antracitszürke
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint
