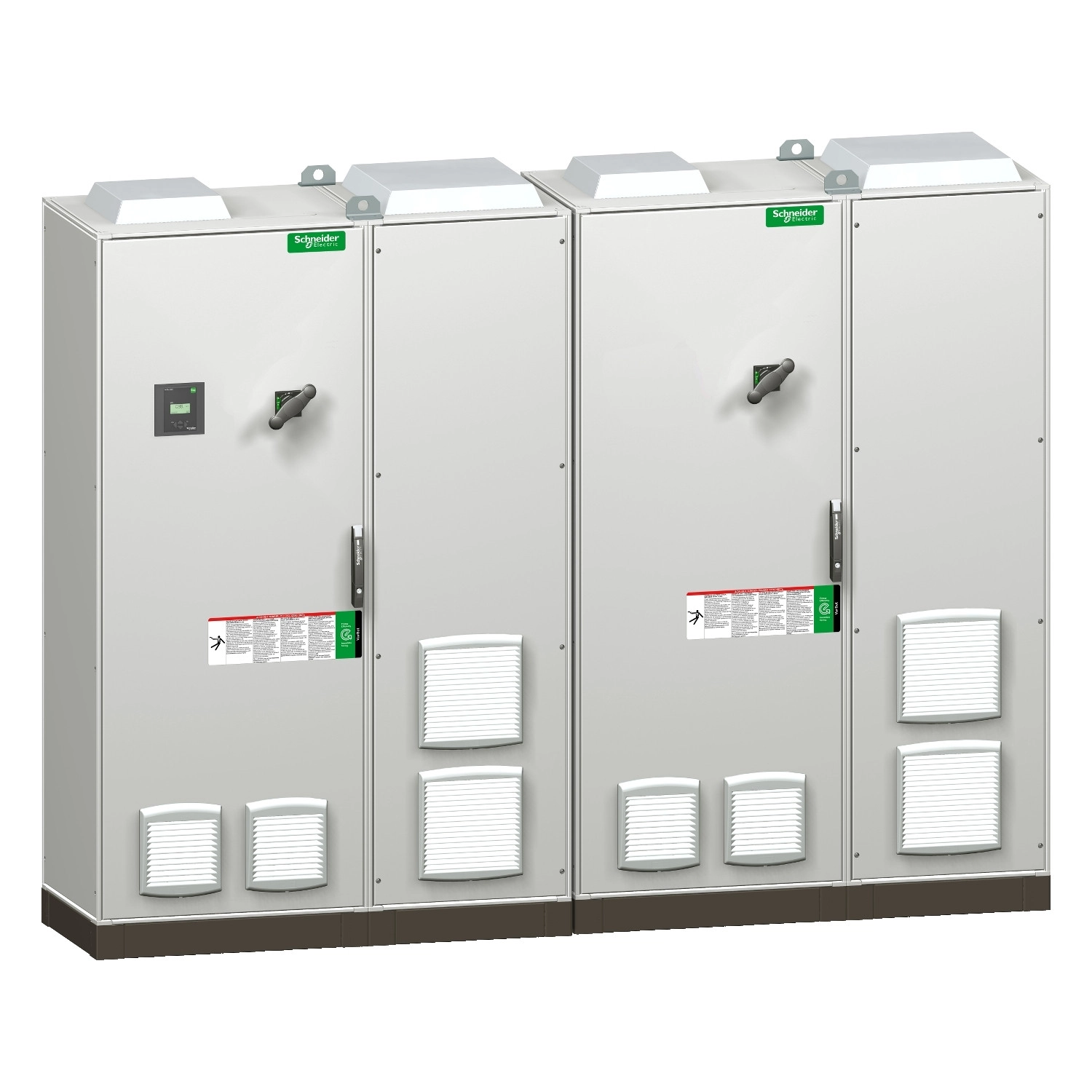

A Schneider Electric PowerLogic PFC 1150kvar DR3,8 automatikus kondenzátor telep kiváló megoldást kínál az ipari és kereskedelmi létesítmények meddő energia kompenzálására. Ez a kompakt, mégis nagy teljesítményű berendezés kifejezetten olyan hálózatokhoz készült, ahol jelentős felharmonikus terhelés van jelen, amit a beépített fojtótekercs hatékonyan kezel.
A kondenzátor telep 400V illetve 415V 50Hz-es hálózatokhoz alkalmazható, és impozáns 1150kvar meddő teljesítményt biztosít. A rendszer intelligens, automatikus működési móddal rendelkezik, amit a beépített PowerLogic PFC Controller VPL12 vezérlőegység biztosít. A lépcsős felépítésnek köszönhetően precíz teljesítmény-szabályozást tesz lehetővé: egy 50kvar-os és tizenegy 100kvar-os fokozatból áll, így a pillanatnyi igényeknek megfelelően kapcsolja be a szükséges kapacitást. A fojtótekercsek 3,8-as hangolási tényezővel és 190Hz-es hangolási frekvenciával rendelkeznek, ami ideálissá teszi a berendezést 25-50% közötti harmonikus szennyezettségű (Gh/Sn) és 4-7% közötti feszültség THD értékkel rendelkező hálózatokhoz.
A kondenzátor bank teljes biztonságát és védelmét a beépített megszakító biztosítja, amely 65kA megszakítóképességgel rendelkezik. A lépcsők védelméről túlterhelés esetén a PowerLogic PFC Controller, rövidzárlat esetén pedig biztosítékok gondoskodnak. A készülék csatlakoztatása az alsó részen történik, kezelése pedig a front oldalról, forgókaros vezérléssel végezhető. A kondenzátorok kapacitástűrése -5% és +10% között van, ami megfelel a szigorú ipari elvárásoknak. A készülék maximális megengedett feszültsége az IEC 60831 szabvány szerint 1,1 × Un (24 órából 8 órán át), míg tartós áramterhelhetősége a kondenzátoroknál 1,8 × In 480V-nál, a teljes telepnél pedig 1,19 × In 400V és 415V esetén.
A PowerLogic PFC kondenzátor telep szürke (RAL 7035) színű, robusztus házban kapott helyet, amely 2200 mm magas, a kondenzátor rész 1600 mm, a fojtótekercs rész pedig 1200 mm széles, 600 mm mélység mellett. A berendezés tartalmaz egy segédtranszformátort és egy 400/230V - 1000VA-es belső feszültségváltót. Különleges funkciókkal is rendelkezik, mint a generátor-leválasztó kontaktus és riasztás kontaktus. A kondenzátor telep beltéri használatra készült, IP31-es környezeti és IPxxB biztonsági védettséggel, valamint IK10 ütésállósággal. Működési hőmérséklettartománya -5°C és +45°C között van, relatív páratartalom tekintetében pedig 0-95% között használható, maximum 2000 méteres tengerszint feletti magasságig. Az átlagos környezeti hőmérséklet üzemeltetéskor éves szinten 35°C, 24 órás időtartamra pedig maximum 45°C lehet.
Schneider Electric PowerLogic PFC 1150kvar DR3,8 kondenzátor telep műszaki adatok
Alapadatok
Hálózati névleges feszültség: 400 V AC 50 Hz / 415 V AC 50 Hz
Meddő teljesítmény: 1150 kvar
Működési mód: Automatikus
Termékcsalád: PowerLogic
Eszköz rövid neve: automatikus kondenzátor telep fojtótekerccsel
Termék vagy komponens típusa: Kondenzátor telep
Kiegészítő információk
Hálózati szennyezettség szint: Szennyezett
Harmonikus szennyezettségi arány [Gh/Sn]: 25...50%
Feszültség teljes harmonikus torzítás [THDU]: 4...7%
Hangolási tényező: 3,8
Hangolási frekvencia: 190 Hz
Teljesítmény lépcsőnként: 50 kvar
Lépcsők összetétele: 50 + 11x100
Csatlakozás helye: Alul
Szabályozó típusa: PowerLogic PFC Controller VPL12
Kondenzátor technológia: PowerLogic PFC Capacitor + Detuned Reactor
Pólusok leírása: 3P
Kapacitás tűrés: -5% és 10% között
Névleges szigetelési feszültség [Ui]: 800 V
Névleges lökőfeszültség állóság [Uimp]: 8 kV
Maximális megengedett feszültség: 1,1 x Un (24 órából 8 órán át) az IEC 60831 szerint
Maximális tartós áram [Imp]: Kondenzátor: 1,8 x In 480 V-nál az IEC 60831 szerint, Telep: 1,19 x In 400 V-nál az IEC 61439-2 szerint, Telep: 1,19 x In 415 V-nál az IEC 61439-2 szerint
Főbemeneti védelem: Megszakítós védelem
Megszakítóképesség: Icu 65 kA
Vezérlés típusa: Forgókaros
Lépcső védelem típusa: Túlterhelés: harmonikus vezérlés PowerLogic PFC Controller által, Rövidzárlat: biztosíték
Hozzáférhetőség működtetéshez: Elölről
Fizikai jellemzők
Szín: Szürke (RAL 7035)
Magasság: 2200 mm
Szélesség: Kondenzátor: 1600 mm, Fojtótekercs: 1200 mm
Mélység: 600 mm
Tartozék felszerelés: Segédtranszformátor
Belső feszültség transzformátor: 400/230 V - 1000 VA
Elérhető funkciók: Generátor-leválasztó kontaktus, Riasztás kontaktus
Környezeti paraméterek
Szabványok: IEC 61439-1, IEC 61921, IEC 61439-2
Termék tanúsítványok: ASEFA, EAC, CE
Szerelési hely: Beltéri
IP védettségi fokozat: Környezeti: IP31, Biztonsági: IPxx B
IK ütésállósági fokozat: IK10
Relatív páratartalom: 0...95%
Üzemi tengerszint feletti magasság: <= 2000 m
Környezeti hőmérséklet üzemeltetés során: -5...45°C
Átlagos környezeti hőmérséklet üzemeltetéskor: 35°C (éves), 45°C (24 órán keresztül)
