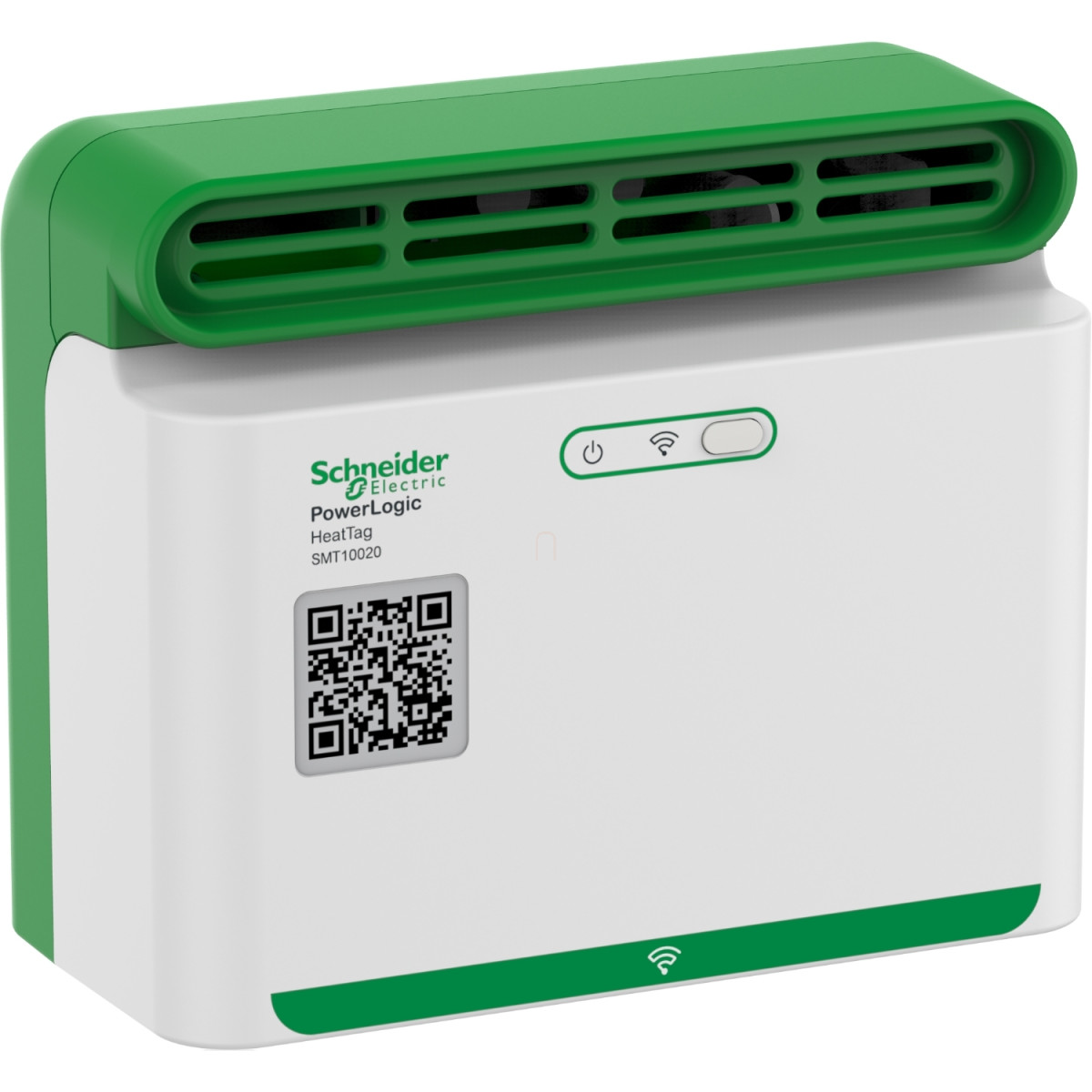

A Schneider Electric PowerLogic HeatTag (SMT10020) okos kábel túlmelegedés érzékelő egy innovatív megoldás a villamos elosztószekrényekben előforduló potenciális tűzveszélyes helyzetek korai felismerésére és megelőzésére. Ez a rendkívül hatékony eszköz a PowerLogic termékcsalád tagjaként került kifejlesztésre, hogy fokozott biztonságot nyújtson az elektromos rendszereknek.
A PowerLogic HeatTag egy forradalmian új megközelítést alkalmaz a túlmelegedés detektálására: a levegőben található gázokat és részecskéket elemzi, amelyek a kábelszigetelések és vezetékcsatlakozások túlmelegedése során keletkeznek. A különleges elektronikus érzékelő technológia három riasztási szintet biztosít a helyzet súlyosságától függően, így időben figyelmeztetést ad a potenciális problémákról, még mielőtt azok komolyabb kárt okoznának. A HeatTag képes felismerni a kábelszigeteléseknél előforduló láthatatlan, de veszélyes átalakulásokat, amelyek jellemzően 170°C és 200°C között történnek olyan anyagoknál, mint a PVC, XLPE vagy EPR. Az intelligens környezeti önellenulás funkciójának köszönhetően a hamis riasztások kockázata minimálisra csökken.
A készülék számos mérési képességgel rendelkezik: méri a hőmérsékletet (-15 és 70°C között, ±1,1°C pontossággal), a relatív páratartalmat (15-90% RH tartományban, ±9% pontossággal), valamint egy speciális levegőminőségi indexet (0-10 AQI skálán). Riasztást ad, amikor a levegőminőségi index eléri vagy meghaladja a 10-es értéket. A mért adatokat vezeték nélküli 2,4 GHz-es kommunikáción keresztül továbbítja, alapértelmezetten 30 másodperces időközönként, bár nagy adatforgalom esetén ez az idő növekedhet. A készülék kompatibilis a PrismaSeT vezeték nélküli panel szerverrel, az EcoStruxure adatkoncentrátorral és a PowerLogic PowerTag termékekkel.
Telepítése rendkívül egyszerű: DIN-sínre szerelhető, és elhelyezése a kapcsolószekrény tetején ajánlott, nem kényszerített levegő keringetésű kapcsolószekrényekben. Üzemeltetéséhez 110-277 V AC táplálást igényel (±15%), 50/60 Hz frekvencián, egyfázisú bekötéssel. A maximális áramfelvétel mindössze 0,1 A. A készülék IP20 védettséggel és IK06 ütésállósággal rendelkezik, valamint 0-2000 méter magasságig és 15-90% relatív páratartalom mellett működőképes. Méretei kompaktak: 107 mm magasság, 108 mm szélesség és 55 mm mélység. Az SMT10020 készülékhez a védelmet egy 2A-es C karakterisztikájú kismegszakító biztosítja, elektromos csatlakoztatása pedig egy 2 pólusú, levehető rugós csatlakozóblokk segítségével történik, amely 2,5 mm² merev vagy rugalmas vezetékeket fogad.
Schneider Electric PowerLogic HeatTag - SMT10020 - okos kábel túlmelegedés érzékelő műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméktípus: Hőérzékelő
Kompatibilitás: PrismaSeT vezeték nélküli panel szerver, EcoStruxure adatkoncentrátor, PowerLogic PowerTag
Alkalmazás: Elektromos kapcsolószekrény
Funkciók
Kábelek és vezetékcsatlakozások túlmelegedésének észlelése
A levegőben lévő gázok és részecskék elemzésén alapuló túlmelegedés érzékelés
3 riasztási szint a helyzet súlyosságától függően
Környezeti öntanuló funkció a téves riasztások elkerülésére
Vezeték nélküli kommunikáció az összes EcoStruxure adatkoncentrátorral
Technikai adatok
Érzékelő technológia: Elektronikus
Mérés típusa:
Hőmérséklet, tartomány: -15...70 °C, pontosság: +/- 1,1 °C
Páratartalom, tartomány: 15...90% RH, pontosság: +/- 9%
Levegőminőségi index, tartomány: 0...10 AQI
Átviteli periódus: 30 s (alapértelmezett), >30 s (nagy adatforgalom esetén)
Riasztási szint: Levegőminőségi index >= 10
Kommunikációs hálózat típusa: Vezeték nélküli - 2,4 GHz
Elektromos jellemzők
Névleges tápfeszültség: 110...277 V AC, 50/60 Hz, egyfázisú
Tápfeszültség határok: 110...277 V (+/- 15%)
Maximális áramfelvétel: 0,1 A
Túlfeszültség kategória: III
Kezelés és jelzések
Kezelőszervek: 1 nyomógomb (érzékelő párosítás/riasztás nyugtázás)
Helyi jelzések:
Hálózati állapot: 1 LED (zöld, narancs és piros)
Működés: 1 LED (zöld, narancs és piros)
Telepítés
Készülék elhelyezése a rendszerben: A kapcsolószekrény tetején, nem kényszerített levegő keringtetésű kapcsolószekrényben
Szerelés: DIN sínre
Védelem típusa: Kismegszakító 2 A C görbe
Elektromos csatlakozás: 2 pólusú levehető rugós csatlakozóblokk 2,5 mm² merev vagy rugalmas
Mechanikai jellemzők
Magasság: 107 mm
Szélesség: 108 mm
Mélység: 55 mm
Környezeti feltételek
Környezeti hőmérséklet tároláshoz: -20...85 °C
Környezeti hőmérséklet működéshez: -15...70 °C
Üzemeltetési magasság: 0...2000 m
Relatív páratartalom: 15...90%
IP védettségi fokozat: IP20
IK védettségi fokozat: IK06
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: EMC védettség az IEC 61326-1 szerint
Szabványok
IEC 61010-1
IEC 61010-2-201
IEC 61326-1
ETSI EN 300 328
ETSI EN 301 489-1
ETSI EN 301 489-17
IEEE 802.15.4
FCC part 15 Subpart B
FCC part 15 Subpart C
UL 61010-1
CSA C22.2 No 61010-1
