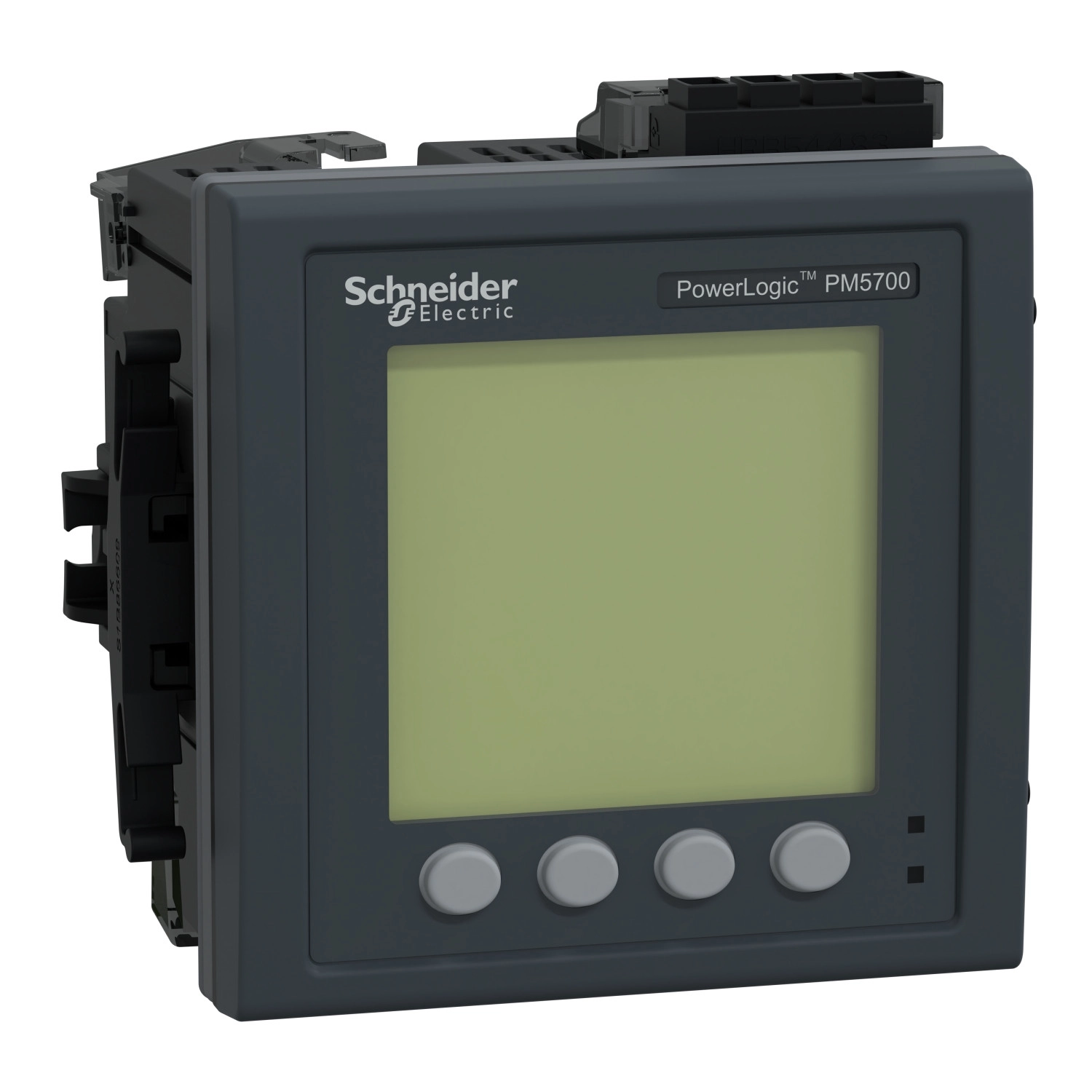

A Schneider Electric PowerLogic PM5760 egy kimagasló képességű teljesítménymérő, amely a PowerLogic PM5000 termékcsalád része. Ez a korszerű mérőeszköz különösen alkalmas olyan felhasználók számára, akik pontos és részletes adatokat szeretnének kapni a villamos hálózatuk állapotáról, energiafelhasználásáról és teljesítményminőségéről.
A PowerLogic PM5760 számos kiváló tulajdonsággal rendelkezik. Fejlett teljesítményminőség-elemzési képessége lehetővé teszi a harmonikus összetevők vizsgálatát egészen a 63. felharmonikusig. A készülék rendelkezik hullámforma-rögzítési funkcióval, valamint feszültség-letörés és kilövés érzékelési képességgel. Különleges tulajdonsága a szivárgóáram-figyelés, amely segít a potenciális elektromos problémák korai felismerésében. A METSEPM5760 cikkszámú készülék méri a semleges áramot, számítja a földelési áramot, és figyeli a maradékáramot (I0), így átfogó képet ad a hálózat állapotáról.
A PM5760 teljesítménymérő többféle alkalmazási területen használható, többek között átjáróként, WAGES (víz, levegő, gáz, elektromosság, gőz) mérésére, teljesítményfigyelésre, valamint többtarifás mérésre. A mérési típusok között megtalálható az áramerősség, feszültség, frekvencia, teljesítménytényező, energia, valamint az aktív és reaktív teljesítmény mérése is. A készülék rendkívül rugalmas tápfeszültség-tartománnyal rendelkezik: 100-300 V DC vagy 90-528 V AC, 45-65 Hz frekvenciatartományban. Különböző névleges áramokkal (1A és 5A) és többféle hálózati típussal (3P + N, 3P, 1P + N) kompatibilis. A készülék maximális teljesítményfelvétele 16 VA 480 V-nál, és kiváló áthidalási időt biztosít: 35 ms 120 V AC, 129 ms 230 V AC, illetve 50 ms 125 V DC mellett.
A PowerLogic PM5760 128 x 128 pixeles, monokróm grafikus LCD kijelzővel rendelkezik, amely könnyen leolvasható és felhasználóbarát. A mintavételezési sebesség 128 minta/ciklus, ami rendkívül pontos méréseket tesz lehetővé. A mérési áramtartomány 50-10000 mA, míg a mérési feszültségtartomány 20-400 V AC fázis és semleges között, illetve 20-828 V AC fázisok között, mindkét esetben 45-65 Hz frekvenciatartományban. A készülék 4 digitális bemenettel és 2 digitális kimenettel rendelkezik, 52 riasztást képes kezelni, így rendkívül sokoldalú megoldást kínál az energiafelügyelethez.
A PM5760 kiemelkedő mérési pontossága teszi különösen értékessé a professzionális felhasználók számára: látszólagos teljesítmény esetén ±0,5%, frekvencia esetén ±0,05%, aktív energia esetén ±0,2%, reaktív energia esetén ±1%, aktív teljesítmény esetén ±0,2%, feszültség esetén ±0,1%, teljesítménytényező esetén ±0,005, áram esetén ±0,15%, reaktív teljesítmény esetén pedig ±1% pontosságot biztosít. Az IEC 62053-22 szerint 0.2S osztályú aktív energia mérést tesz lehetővé. Kommunikációs képességei is rendkívül fejlettek: támogatja a Modbus RTU, ASCII, JBUS, Modbus TCP/IP, Ethernet Modbus TCP/IP daisy chain, BACnet IP és DNP3 protokollokat is, valamint RS485 és ETHERNET portokkal rendelkezik.
Schneider Electric PM5000 series - METSEPM5760 -PM5760, táblaműszer teljesítménymérő, WC+SS,DNP3.0, digit I/O, analóg I, szivárgóáram figy, letörés/kilövés figy hullám műszaki adatok
Általános jellemzők
Sorozat: PowerLogic
Terméknév: PowerLogic PM5000
Eszköz rövidnév: PM5760
Termék vagy komponens típusa: Teljesítménymérő
Teljesítményminőség elemzés
63. felharmonikusig
Hullámforma rögzítés
Feszültség letörés és kilövés érzékelés
Szivárgóáram figyelés
Mérési képességek
Mérés típusa: Mért semleges áram, Számított földáram, Maradékáram I0
Eszköz alkalmazása: Átjáró, WAGES mérés, Teljesítmény figyelés, Többtarifás
Mérés típusok: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Elektromos paraméterek
Tápfeszültség: 100...300 V DC, 90...528 V AC 45...65 Hz
Hálózati frekvencia: 60 Hz, 50 Hz
Névleges áram: 1 A, 5 A
Hálózat típusa: 3P + N, 3P, 1P + N
Maximális teljesítményfelvétel: 16 VA 480 V-nál
Kijelző és mérési jellemzők
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontása: 128 x 128 pixel
Mintavételezési sebesség: 128 minta/ciklus
Mérési áramtartomány: 50...10000 mA
Analóg bemenet típusa: Feszültség (impedancia 5 MOhm), Áram (impedancia <= 0,3 mOhm)
Mérési feszültségtartomány: 20...400 V AC 45...65 Hz fázis és semleges között, 20...828 V AC 45...65 Hz fázisok között
Pontossági adatok
Mérési pontosság:
Látszólagos teljesítmény +/- 0,5 %
Frekvencia +/- 0,05 %
Aktív energia +/- 0,2 %
Reaktív energia +/- 1 %
Aktív teljesítmény +/- 0,2 %
Feszültség +/- 0,1 %
Teljesítménytényező +/- 0,005
Áram +/- 0,15 %
Reaktív teljesítmény +/- 1 %
Pontossági osztály: Class 0.2S aktív energia az IEC 62053-22 szerint
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V, JBUS, Modbus TCP/IP 10/100 Mbit/s, szigetelés 2500 V, Ethernet Modbus TCP/IP daisy chain, BACnet IP, DNP3 over ethernet
Kommunikációs port: RS485, ETHERNET
Kommunikációs átjáró: Ethernet/soros
Adatrögzítés és web szolgáltatások
Adatrögzítés: Eseménynapló, Karbantartási napló, Pillanatnyi értékek min/max, Adatnaplók, Riasztási naplók, Időbélyegzés
Memóriakapacitás: 1,1 MB
Web szolgáltatások: Riasztás értesítés e-mailen, Web szerver, Diagnosztika előre meghatározott weboldalakon, Adatok valós idejű megtekintése
Ethernet szolgáltatás: SNTP kliens, SNMP-Traps
Fizikai jellemzők
Csatlakozások - terminálok: Feszültség áramkör: csavaros sorkapocs4, Vezérlő áramkör: csavaros sorkapocs2, Áramváltó: csavaros sorkapocs6, RS485 link: csavaros sorkapocs4, Digitális bemenet: csavaros sorkapocs8, Digitális kimenet: csavaros sorkapocs4, Ethernet hálózat: RJ45 csatlakozó2
Szerelési mód: Süllyesztett
Szerelési támogatás: Keretrendszer
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Nettó súly: 450 g
Környezeti feltételek
IP védettségi fokozat: IP54 kijelző: IEC 60529 szerint, IP30 hátlap: IEC 60529 szerint
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Szennyezettségi fok: 2
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Üzemeltetési magasság: <= 3000 m
Tanúsítványok
Termék tanúsítványok: CE megfelelő az IEC 61010-1 szerint, CULus megfelelő az UL 61010-1 szerint
Szabványok: EN 50470-3, IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
