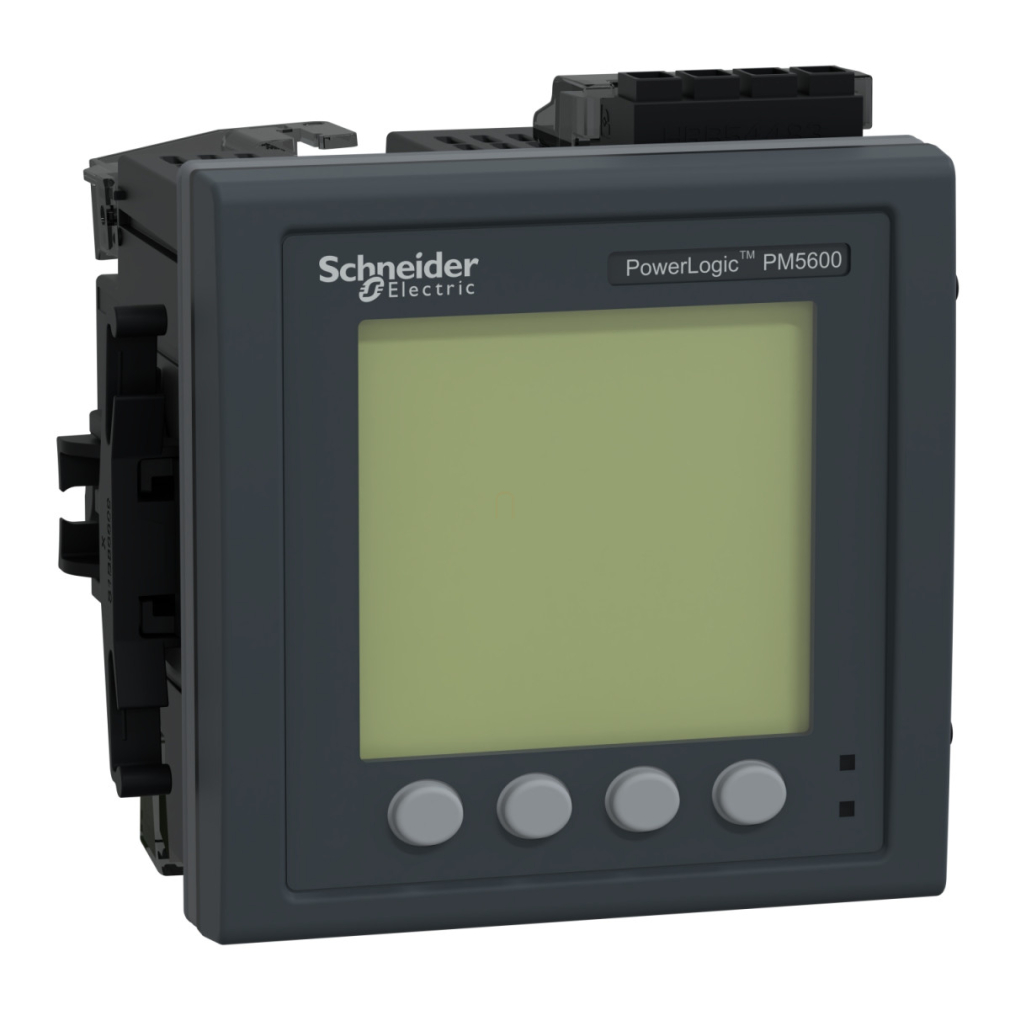

A Schneider Electric PowerLogic PM5660 egy csúcskategóriás teljesítménymérő eszköz, amely kiemelkedő tulajdonságokkal és pontos mérési képességekkel rendelkezik. Ez a kompakt kialakítású, 96 x 96 mm méretű műszer ideális választás fejlett teljesítménymérési és -minőségi felügyeleti alkalmazásokhoz az ipari, kereskedelmi és kritikus infrastruktúra területén.
A PM5660 modell számos kiemelkedő funkciót kínál, mint például a 63. felharmonikusig terjedő teljesítményminőség-analízis, szivárgóáram-figyelés (RCM), 2 Ethernet csatlakozás és 1,1 MB beépített memória. A készülék 4 digitális bemenettel és 2 digitális kimenettel rendelkezik, valamint 52 különböző riasztási feltétel konfigurálható, amely átfogó felügyeleti képességeket biztosít. A műszer képes mért semleges áram, számított földáram és maradékáram (I0) érzékelésére, ami kiemelkedően hasznos a rendszer teljes körű felügyelete szempontjából.
A PowerLogic PM5660 sokoldalú felhasználási lehetőségeket kínál, többek között átjáróként működhet, WAGES (víz, levegő, gáz, elektromos, gőz) mérést végezhet, teljesítménymonitoringra használható, valamint több tarifás elszámolást is támogat. Az eszköz számos paramétert mér: áramerősséget, feszültséget, frekvenciát, teljesítménytényezőt, energiát, valamint aktív és reaktív teljesítményt. Működéséhez 100-300 V DC vagy 90-528 V AC tápfeszültség szükséges 45-65 Hz tartományban, és támogatja az 50 és 60 Hz-es hálózati frekvenciákat is. A készülék 1A és 5A névleges árammal használható, és különböző hálózati konfigurációkban alkalmazható, beleértve a 3P + N, 3P, és 1P + N típusokat. A maximális teljesítményfelvétele mindössze 16 VA 480 V-on, és kiváló áramkimaradás-áthidalási idővel rendelkezik: 120 V AC esetén 35 ms, 230 V AC esetén 129 ms és 125 V DC esetén 50 ms tipikus értékkel.
A PM5660 monokróm grafikus LCD kijelzővel rendelkezik, amelynek felbontása 128 x 128 pixel, így könnyen leolvashatók a mért adatok. A mintavételezési sebessége 128 minta/ciklus, ami biztosítja a pontos mérést. A mérési tartományok is figyelemre méltóak: az áramerősség mérési tartománya 50-10000 mA, a feszültségmérési tartomány pedig 20-400 V AC fázis és semleges között, valamint 20-828 V AC fázisok között. A készülék frekvenciamérési tartománya 45-65 Hz.
A mérési pontosság tekintetében a PM5660 kiemelkedő értékeket nyújt: látszólagos teljesítmény ±0,5%, frekvencia ±0,05%, aktív energia ±0,2%, reaktív energia ±1%, aktív teljesítmény ±0,2%, feszültség ±0,1%, teljesítménytényező ±0,005, áramerősség ±0,15%, és reaktív teljesítmény ±1%. Az eszköz az IEC 62053-22 szabvány szerint Class 0.2S aktív energia pontossági osztályba tartozik, ami kiváló mérési teljesítményt jelent.
A kommunikációs lehetőségek terén a PM5660 számos protokollt támogat, beleértve a Modbus RTU-t és ASCII-t (9,6, 19,2 és 38,4 kbaud sebességgel), JBUS-t, Modbus TCP/IP-t (10/100 Mbit/s), Ethernet Modbus TCP/IP láncolást, BACnet IP-t, és DNP3-at Ethernet-en keresztül. Az eszköz RS485 és ETHERNET portokkal rendelkezik, és Ethernet/soros átjáróként is használható. Az adatrögzítési funkciókat tekintve a PM5660 eseménynaplókat, karbantartási naplókat, pillanatnyi értékek min/max értékeit, adatnaplókat és riasztási naplókat tárol, időbélyeggel ellátva. A webszolgáltatások között megtalálható az e-mailes riasztásértesítés, webszerver, előre definiált weboldalakon keresztüli diagnosztika és az adatok valós idejű megtekintése. Az Ethernet-szolgáltatások között szerepel az SNTP kliens és az SNMP-Traps is.
Schneider Electric PM5000 series - METSEPM5660 -PM5660, táblaműszer teljesítménymérő, WC+SS,DNP3.0, digitális I/O, analóg bemenet, szivárgóáram figyelés műszaki adatok
Általános tulajdonságok
Termékcsalád: PowerLogic
Terméknév: PowerLogic PM5000
Rövid eszköznév: PM5660
Termék vagy komponens típusa: Teljesítménymérő
Kiegészítő tulajdonságok
Teljesítményminőség analízis: a 63. felharmonikusig, szivárgóáram figyelés
Mérési típus: Mért semleges áram, Számított földáram, Maradékáram I0
Eszköz alkalmazás: Átjáró, WAGES mérés, Teljesítmény monitoring, Többtarifás
Mérési paraméterek: Áram, Feszültség, Frekvencia, Teljesítménytényező, Energia, Aktív és reaktív teljesítmény
Tápfeszültség: 100...300 V DC, 90...528 V AC 45...65 Hz
Hálózati frekvencia: 60 Hz, 50 Hz
[In] névleges áram: 1 A, 5 A
Hálózat típusa: 3P + N, 3P, 1P + N
Maximális teljesítményfelvétel: 16 VA 480 V-nál
Áramkimaradás-áthidalási idő: 35 ms 120 V AC tipikus, 129 ms 230 V AC tipikus, 50 ms 125 V DC tipikus
Kijelző és mintavételezés
Kijelző típusa: Monokróm grafikus LCD
Kijelző felbontása: 128 x 128 pixel
Mintavételezési sebesség: 128 minta/ciklus
Mérési jellemzők
Áram mérési tartomány: 50...10000 mA
Feszültségmérési tartomány: 20...400 V AC 45...65 Hz fázis és semleges között, 20...828 V AC 45...65 Hz fázisok között
Frekvenciamérési tartomány: 45...65 Hz
Bemenet száma: 4 digitális
Mérési pontosság:
- Látszólagos teljesítmény: +/- 0.5 %
- Frekvencia: +/- 0.05 %
- Aktív energia: +/- 0.2 %
- Reaktív energia: +/- 1 %
- Aktív teljesítmény: +/- 0.2 %
- Feszültség: +/- 0.1 %
- Teljesítménytényező: +/- 0.005
- Áram: +/- 0.15 %
- Reaktív teljesítmény: +/- 1 %
Pontossági osztály: Class 0.2S aktív energia az IEC 62053-22 szerint
Kommunikációs jellemzők
Kommunikációs port protokoll:
- Modbus RTU és ASCII 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs - 2 vezeték, szigetelés 2500 V
- JBUS
- Modbus TCP/IP 10/100 Mbit/s, szigetelés 2500 V
- Ethernet Modbus TCP/IP daisy chain
- BACnet IP
- DNP3 Ethernet-en keresztül
Kommunikációs port: RS485, ETHERNET
Kommunikációs átjáró: Ethernet/soros
Adatrögzítés és webszolgáltatások
Adatrögzítés: Eseménynaplók, Karbantartási naplók, Pillanatnyi értékek min/max értékei, Adatnaplók, Riasztási naplók, Időbélyegzés
Memóriakapacitás: 1.1 MB
Webszolgáltatások: Riasztásértesítés e-mailben, Webszerver, Diagnosztika előre definiált weboldalakon keresztül, Adatok valós idejű megtekintése
Ethernet-szolgáltatások: SNTP kliens, SNMP-Traps
Szerelési és fizikai jellemzők
Csatlakozási terminálok:
- Feszültségkör: csavaros csatlakozóblokk4
- Vezérlőkör: csavaros csatlakozóblokk2
- Áramváltó: csavaros csatlakozóblokk6
- RS485 link: csavaros csatlakozóblokk4
- Digitális bemenet: csavaros csatlakozóblokk8
- Digitális kimenet: csavaros csatlakozóblokk4
- Ethernet hálózat: RJ45 csatlakozó2
Szerelési mód: Süllyesztett
Szerelési felület: Keretrendszer
Szabványok: EN 50470-3, IEC 61557-12:2015, IEC 62053-22:2020, IEC 62053-24, IEC 60529, EN 50470-1, UL 61010-1, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
Termék tanúsítványok: CE megfelel IEC 61010-1, CULus megfelel UL 61010-1
Méretek és környezeti adatok
Szélesség: 96 mm
Mélység: 72 mm
Magasság: 96 mm
Nettó súly: 450 g
IP védettségi fokozat: IP54 kijelző: megfelel IEC 60529, IP30 hátlap: megfelel IEC 60529
Relatív páratartalom: 5...95 % 50 °C-on, nem kondenzálódó
Szennyezési fok: 2
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Üzemi magasság: <= 3000 m
